Come installare una VMC a flusso semplice

VMC monoflusso: economica ma efficiente

La VMC, Ventilazione Meccanica Controllata, permette di purificare l'aria eliminando l'umidità della stanza e rendendola salubre. La VMC a flusso semplice, chiamata anche VMC monoflusso o VMC a singolo flusso, autoregolabile o igroregolabile, è tra le tecnologie di ventilazione più semplici ed economiche. Purifica l'aria ambiente evacuando l'umidità dalle stanze umide (come la cucina, il bagno, la lavanderia, ecc.) e provvede al ricambio d'aria: le bocchette d'ingresso aspirano l'aria esterna e creano una circolazione di aria pulita.

Installare una VMC non è un'operazione semplicissima, poiché oltre al gruppo di estrazione bisogna anche installare in ogni stanza umida una bocchetta d'estrazione e far passare condotti e cavi elettrici.

Fasi di realizzazione

1. Controllare la VMC e gli accessori di installazione
2. Installare manicotti e condotti
3. Installare l'unità di estrazione
4. Installare le bocchette di estrazione
5. Testare la VMC

Installare una VMC a singolo flusso: video tutorial

1. Verifica della VMC e degli accessori d'installazione

Prima di tutto, controlla se è presente tutto il materiale necessario per l'installazione della VMC a singolo flusso. Occorrerà un gruppo d'estrazione, le bocchette d'estrazione, i manicotti per ogni stanza e dei condotti. I condotti sono raccordati con delle fascette stringitubo, ma è possibile utilizzare anche del nastro isolante. Se i condotti devono passare all'esterno della parte riscaldata della casa (ad es. solaio o sottotetto) ricorda di isolarli, per evitare che al loro interno si formi della condensa.

Oltre al materiale relativo alla VMC, devi disporre di alcune attrezzature per poter procedere:

• un'alimentazione elettrica da 230 V protetta da un blocco differenziale indipendente (in genere da 2 ampere) e un interruttore differenziale;
• i cavi per il regolatore di velocità (alta e bassa);
• un'evacuazione per l'aria estratta: in genere viene posizionata sul tetto. Bisognerà quindi collegare i condotti a una torretta da tetto. Se il tuo tetto ne è sprovvisto occorrerà togliere qualche tegola, ritagliare la sottocopertura, la piccola orditura (nel caso di un tetto in legno) e l'isolante per poter installare la torretta.

2. Posa dei manicotti e dei condotti

L'installazione inizia dalla posa dei manicotti e dei condotti. I manicotti montano le bocchette di estrazione da una parte e i condotti dall'altra.

Occorre una bocchetta d'estrazione per ogni stanza umida della casa.

• Inizia a tracciare il contorno dei fori nei punti in cui andranno inserite le bocchette d'estrazione.
• In seguito fora la parete o il soffitto utilizzando una sega a tazza o un perforatore se il muro è di cemento. Per precauzione, prima di forare, verifica la superficie con un rilevatore di metalli.
• Quindi tira i condotti dai fori fino al cassone d'estrazione. Evita di schiacciarli e limita le curve e i cambi di direzione non necessari.
• Posiziona i condotti e falli passare attraverso i fori. Connetti i manicotti e fissali nella loro posizione.

3. Installazione del gruppo d'estrazione

I manicotti e i condotti sono installati. Adesso di fronte a te hai:

• i condotti;
• un cavo d'alimentazione elettrica;
• un cavo per regolare la velocità;
• un condotto di evacuazione.

Allaccia l'alimentazione elettrica al gruppo (alimentazione e regolazione, segui le istruzioni fornite) e, se non l'hai già fatto, disinserisci l'interruttore differenziale per lavorare in sicurezza. La maggior parte dei gruppi d'estrazione sono sospesi, per limitare le vibrazioni e la rumorosità emessa durante il funzionamento. Segui attentamente le istruzioni del costruttore per capire come fissare il gruppo correttamente.

Quando il gruppo d'estrazione è in posizione, puoi iniziare a collegarvi tutti i condotti. Non dimenticare di mettere i tappi sulle uscite inutilizzate. Infine collega il condotto di evacuazione.

4. Installazione delle bocchette d'estrazione

Adesso che tutto è al suo posto, non ti resta che installare le bocchette d'estrazione. A seconda del modello che hai scelto (con rilevatore di presenza, con rilevazione del tasso di umidità) alcune bocchette potrebbero avere bisogno di pile o di un collegamento elettrico.

La maggior parte delle bocchette di estrazione va montata sui manicotti ad incastro. In genere il corpo della bocchetta viene chiuso da un coperchio che si monta anch'esso ad incastro.

5. Testare la VMC

Per testare il tuo impianto di VMC devi prima ripristinare l'alimentazione elettrica al gruppo. Non appena torna la tensione, il gruppo d'estrazione dovrebbe azionarsi. Inizia a testare la regolazione della velocità agendo sull'interruttore. Puoi accorgerti del cambiamento di velocità dal rumore emesso dal gruppo. L'aumento della velocità, oltre a far aumentare il flusso d'aria, determina una leggera differenza di rumorosità dell'unità. Puoi udire le variazioni avvicinando l'orecchio a una bocchetta di estrazione.

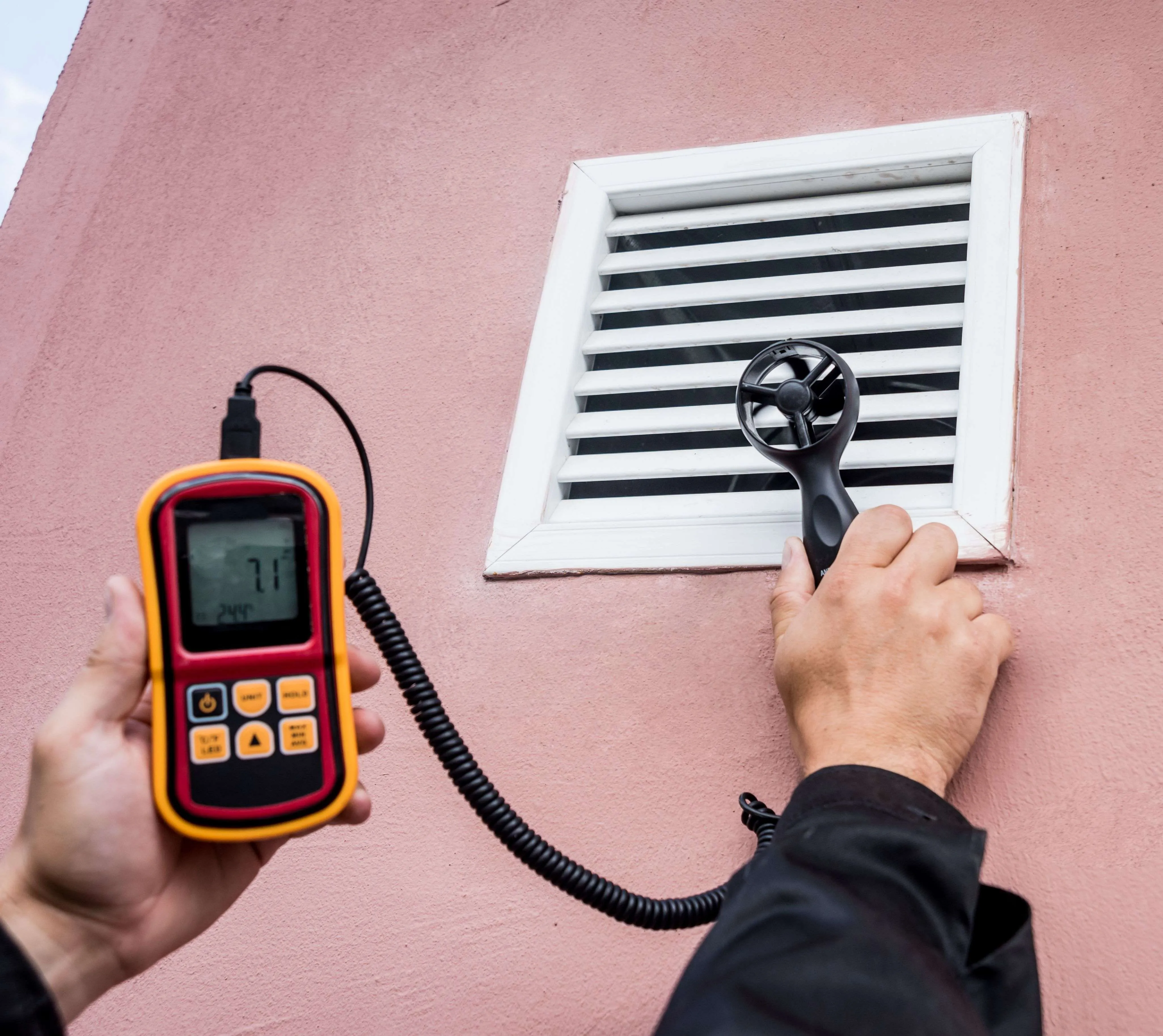

Se non senti alcuna variazione puoi posizionarti accanto al gruppo di estrazione per testare entrambe le velocità. A seconda delle bocchette d'estrazione installate occorre anche verificare se il rilevatore di presenza funziona correttamente. Infine, se vuoi fare dei test di funzionamento davvero completi, puoi utilizzare un depressimetro per verificare la portata d'aria estratta da ogni bocchetta.

Competenze necessarie

Per installare i manicotti e le bocchette di estrazione bisogna forare e tagliare la parete e il soffitto: bisogna quindi riuscire a capire con quale materiale sono stati costruiti per scegliere l'attrezzatura giusta con cui lavorare. Per queste ragioni è indispensabile saper utilizzare un trapano, un perforatore tassellatore e praticare dei fori con una sega a tazza.

Potrebbe anche essere necessario intervenire sul tetto per sistemare l'evacuazione dell'aria del gruppo d'estrazione installando l'apposita torretta del terminale. Per farlo potrebbe essere necessario praticare dei tagli sulla copertura e utilizzare una scala. A seconda dell'impianto potrebbe anche essere necessario intervenire sul quadro elettrico. In questo caso è indispensabile avere qualche nozione sull'elettricità e sulla normativa vigente, la norma CEI/EN 61439.

Tempi di realizzazione

Dalle 3 alle 4 ore (a seconda del numero dei condotti e di bocchette da installare).

Numero di persone

1 o 2 persone

Attrezzatura e materiali

• Gruppo d'estrazione
• Bocchette d'estrazione (una per ogni stanza umida)
• Manicotti
• Condotti o tubi flessibili (isolati se al di fuori del volume riscaldato)
• Adesivo per tubature
• Tasselli, viti e/o ganci (per fissare il gruppo d'estrazione)
• Metro e matita
• Trapano e/o perforatore tassellatore
• Sega a tazza o sega per cartongesso
• Cutter
• Set di cacciaviti (piatti e a croce)
• Pinza poligrip
• Tronchese
• Pinza spelafili

• Calzature di sicurezza
• Abbigliamento da lavoro
• Occhiali di protezione
• Guanti di protezione
• Protezione dell'udito

Questo elenco non è esaustivo, i dispositivi di protezione individuale devono essere adatti ad ogni situazione di lavoro.
