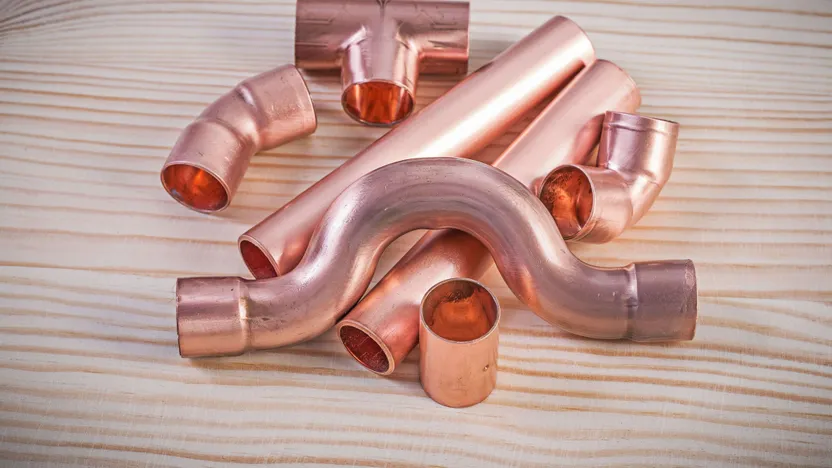

Come scegliere un raccordo in rame

I raccordi in rame garantiscono il collegamento dei tubi di adduzione dell'acqua alle attrezzature sanitarie (scaldacqua, rubinetto della cucina ecc.). Il collegamento viene realizzato mediante brasatura eccetto che per i raccordi in rame a crimpare e i raccordi a bocchettone che sono da avvitare.

I raccordi in rame si scelgono in base a:

• tipo (a saldare, a crimpare, da avvitare o a bocchettone);

• forma (manicotto, gomito ecc.);

• terminazione (femmina o maschio);

• diametro (da 10 a 40 mm, secondo il tipo d'impianto e l'attrezzatura).

1. Tipo di raccordo in rame

I raccordi in rame da brasare richiedono un cannello tipo lampada a gas o una stazione di saldatura ossiacetilenica e dello stagno per brasatura.

La tenuta dei raccordi a crimpare si ottiene con una pinza crimpatrice che comprime la parte ad anello del tubo di rame in cui si trova una guarnizione O-ring. Il raccordo è realizzato senza brasatura. Il loro diametro si misura in millimetri (secondo il tubo in rame da raccordare).

I raccordi a bocchettone raccordano un tubo in rame ad un raccordo da avvitare in ottone. La filettatura dei raccordi da avvitare in ottone è espressa in pollici (sistema imperiale) o millimetri (sistema metrico).

2. Forma

La forma dei raccordi in rame è determinata dalla loro funzione.

• Gomito, per cambiare direzione.

• Manicotto, per raccordare due tubi della stessa dimensione.

• Riduttore, per raccordare due tubi di dimensione diversa.

• Raccordo a T, per collegare tre tubi della stessa dimensione o di dimensione diversa (T normale o T ridotto).

• Sorpasso corto, per deviare un tubo.

• Sorpasso lungo, per scavalcare un tubo.

• Tappo, per sigillare un tubo.

3. Terminazione: maschio o femmina

Come tutti i raccordi idraulici, i raccordi in rame hanno terminazioni maschio o femmina. Sono disponibili molte varianti di raccordi per soddisfare le esigenze di ciascun impianto: M-M; F-F; F-M. Considera che in genere i raccordi sono per lo più raccordi con terminazione femmina perché il tubo in rame è considerato a terminazione maschio.

4. Diametro del raccordo

Il diametro dei raccordi si esprime in millimetri e va da 10 a 40 mm. Il diametro dei tubi in rame è in funzione dell'impianto e soprattutto dell'apparecchiatura a cui fornisce l'acqua.

I tubi in rame sono talvolta denominati in base al loro diametro interno e esterno per cui un tubo di 10 mm (esterno) può essere indicato come 8-10 (8 mm per il diametro interno, 10 mm per il diametro esterno). Il secondo valore indica sempre il diametro esterno del tubo in rame.
