Come installare un raccordo in polietilene (PE)

Una rete in polietilene, destinata a trasportare acqua potabile, gas o qualsiasi altro fluido, è costituita da tubi e raccordi. Ad eccezione dei raccordi a saldare, riservati alle reti di grande diametro, tutti gli altri tipi di raccordi sono facilmente installabili in pochi minuti.

Che siano in ottone o plastica, i raccordi specifici per i tubi in polietilene (o tubi PE) consentono di collegare, piegare, ridurre o allacciare, in totale assenza di perdite. Se installato correttamente, un raccordo PE garantisce una tenuta pressoché perfetta e di lunghissima durata.

Competenze richieste

La posa in opera di raccordi su un tubo di polietilene non richiede competenze particolari. Tuttavia, è essenziale saper effettuare misurazioni precise, qualora siano necessari tagli.

È indispensabile prestare attenzione all'ordine di montaggio dei vari elementi e disporre di una cesoia per tubi e di apposite chiavi di serraggio. I raccordi saldati sono esclusivamente impiegati su reti di grande diametro e richiedono una formazione e un'attrezzatura specifiche. Sono riservati ai professionisti.

Tempi di realizzazione

Circa 5 minuti, a seconda del raccordo (esclusi i raccordi saldati)

Numero di persone consigliato

1 persona

Fasi di realizzazione

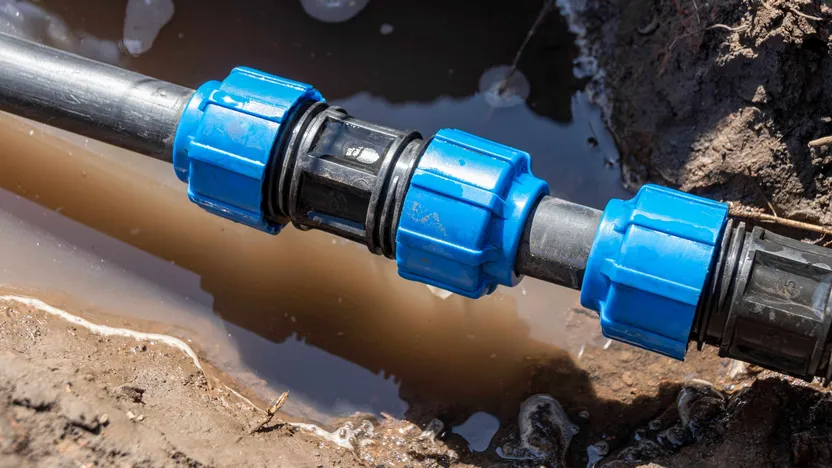

1. Installare un raccordo a compressione

2. Installare un raccordo rapido

3. Installare un raccordo a saldare

Utensili e materiali di consumo

• Un tagliatubi / Una cesoia per tubi

• Una chiave speciale per raccordi

• Uno sbavatore per tubi PE

• Del grasso

• Taglia il tubo PE con una cesoia per tubi ed elimina accuratamente le sbavature. Indipendentemente dal tipo di raccordo (manicotto, gomito, riduttore, tappo) e dal suo materiale (plastica od ottone), inizia sempre con lo smontaggio del dado di serraggio.

• Rimuovi poi l'anello di compressione e l'O-ring.

• Ingrassa il tubo in PE e inserisci il dado, l'anello di compressione e, infine, l'O-ring. Assicurati di rispettare quest'ordine.

• Innesta il raccordo sull'estremità del tubo in PE poi metti l'O-ring in posizione.

• Posiziona l'anello sull'O-ring e comprimilo stringendo il dado con la chiave adatta. Verifica il montaggio, tirando il raccordo.

• Diversamente da quelli a compressione, i raccordi a innesto rapido non devono essere smontati per l'installazione.

• Innanzitutto, contrassegna il centro del raccordo (di solito, è presente un riferimento sul corpo del raccordo, sia esso in plastica o in ottone).

• Riporta con precisione la lunghezza tra l'anello di serraggio del raccordo e questo riferimento sul tubo in PE.

• Ingrassa il tubo e innestalo con forza nel raccordo, fino a raggiungere il contrassegno.

• Verifica il collegamento, tirando il raccordo.

Per lo smontaggio, utilizza una chiave adatta al raccordo e allenta l'anello di serraggio. Rimuovi il dado ed estrai il tubo dal raccordo (gli elementi di tenuta fuoriescono di solito con il tubo).

Riservati ai professionisti, i raccordi a saldare richiedono una formazione specifica e attrezzature costose. Sono generalmente installati su reti di grande diametro oppure in campo industriale, con alte pressioni.

Questi raccordi sono saldati tramite elettrofusione, estrusione o polifusione. Una volta in sede, non possono più essere smontati e garantiscono una perfetta tenuta. Si trovano per lo più sulle reti di gas, acqua potabile o fluidi speciali come gli idrocarburi.
