Come raccordare gli apparecchi a gas

I gas sono fluidi commercializzati in forma liquida e utilizzati nelle apparecchiature domestiche in stato gassoso (come il GPL, gas di petrolio liquefatto). I gas hanno proprietà intrinseche distinte le cui caratteristiche principali sono la portata e la temperatura di ebollizione.

A differenza dei cosiddetti gas tecnici (utilizzati in ospedale o per le saldature) le bombole di gas per uso domestico non sono caratterizzate da un codice colore.

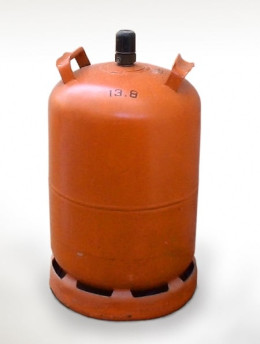

Butano

Il gas butano ha una temperatura di ebollizione di circa 0°C, il che lo rende più adatto agli spazi interni: sotto i 0°C, il butano è in forma liquida e quindi inutilizzabile. È distribuito in bombole di volume variabile in base all'apparecchio.

Propano

Il gas propano ha una temperatura di ebollizione di –44°C il che gli permette di essere utilizzato all'esterno senza limitazioni. Come il butano, il propano ha degli additivi odorizzanti per renderne individuabile la presenza. È distribuito in contenitori di volume variabile in base all'impianto, da qualche grammo a molti kg.

Metano o gas naturale

Il metano ha una temperatura di ebollizione di circa –160°C e viene distribuito alle utenze attraverso una rete di tubature. Il metano ha preso il posto del gas di città che era tossico perché conteneva il monossido di carbonio. Il metano è un gas inodore ma per motivi di sicurezza viene additivato con sostanze che gli conferiscono un odore caratteristico e permettono di individuare qualsiasi perdita.

Distribuzione del gas

Le bombole ricaricabili sono oggetto di una fornitura – pagamento della cauzione della bombola al momento dell'acquisto – o di un contratto tra il distributore e l'utente. Sono impiegate per il funzionamento di apparecchi domestici – cucina, barbecue, stufa, ecc.

Le cartucce sono materiali non soggetti ad alcun contratto. Vengono utilizzate per piccole apparecchiature come fornelletti, lampade a gas, lampade per saldatura, ecc.

Il gas è un combustibile fossile paragonabile al petrolio perché estratto da giacimenti sotterranei. Il gas naturale è utilizzato così come si trova in natura, mentre il butano e il propano sono ricavati dalla raffinazione del petrolio grezzo.

Caldaia a gas

Una caldaia a gas è un apparecchio di riscaldamento che può essere alimentato con gas naturale ma anche con butano o propano. In questo caso l'impianto deve prevedere un serbatoio di stoccaggio. La configurazione delle caldaie a gas (bruciatore, ecc.) dipende dal tipo di gas.

Scaldabagno a gas

Lo scaldabagno a gas è simile alla caldaia in quanto può essere collegato alla rete di distribuzione del gas naturale o alimentato da gas in bombola tipo butano (da 13 Kg), o propano (da 13 o 35 Kg). La sua configurazione è in funzione del gas utilizzato.

Stufa a gas

La stufa o radiatore a gas è una soluzione di riscaldamento supplementare mobile che funziona esclusivamente con gas butano o propano. La sua configurazione è specificata nella descrizione. Una bombola di gas da 6–10 o 13 Kg, alloggiata nel vano previsto a questo scopo, è collegata alla stufa tramite un regolatore di pressione, un flessibile per gas e dei raccordi.

Cucina a gas

La cucina a gas può funzionare a gas naturale oppure con bombole di gas butano o propano da 13 Kg. Gli ugelli, la cui funzione principale è di regolare il flusso di gas sotto il bruciatore, devono essere adattati in funzione del gas. Si sostituiscono in genere con l'aiuto di una chiave a tubo. La cucina è collegata al gas naturale tramite un flessibile e alla bombola del gas tramite un regolatore di pressione, un tubo del gas e dei raccordi.

Barbecue a gas

Il barbecue a gas funziona a gas propano o butano con bombola di gas ricaricabile da 6, 10 o 13 Kg. Gli ugelli, come per la cucina, devono essere adattati in funzione della natura del gas. La bombola è collegata al barbecue tramite un flessibile per gas, un regolatore di pressione e dei raccordi.

Raccordi per gas

I raccordi per gas sono utilizzati per collegare flessibili e tubi del gas.

Possono essere a bocchettone e a vite maschio-femmina o combinare due filettatura maschio o femmina con un nipplo o un manicotto – utile per l'inserimento di un tubo la cui tenuta è garantita per mezzo di una fascetta stringitubo specifica.

Tutti i raccordi a vite devono essere dotati di una guarnizione. La tenuta della guarnizione deve essere verificata durante la messa in pressione con dell'acqua saponata o con un rilevatore di fughe di gas, uno spray che eroga della schiuma: la comparsa di bolle indica che c'è una perdita.

I raccordi del gas possono essere dritti, a gomito o a T. I raccordi a gas più usati sono:

• il portagomma nipplo che si avvita ad un riduttore di pressione o ad un apparecchio a gas per collegarlo alla bombola;

• il portagomma a tre vie, se si vogliono collegare due impianti come due stufe a gas;

• il raccordo a T di accoppiamento a vite che permette di collegare due tubi del gas con delle viti.

Poiché sono disponibili diverse misure di raccordi, è necessario utilizzare un calibro, un metro o una dima per determinare il passo. I raccordi del gas sono filettati al contrario, cioè in senso antiorario.

Contatore del gas

Il contatore del gas fa parte dell'impianto del gas naturale ed è situato a monte degli apparecchi per uso domestico ovvero all'ingresso della rete di distribuzione del gas nell'abitazione.

Il contatore del gas permette di misurare il consumo in m³ ed è di proprietà della società di distribuzione del gas. Il fornitore ha quindi la responsabilità della manutenzione del contatore del gas, della sua sostituzione e della lettura dei consumi.

Kit completo per gas

I kit per gas comprendono spesso il necessario per un impianto specifico, in funzione del tipo di gas. I kit possono essere composti da tubazioni, flessibili, un regolatore di pressione, un inversore automatico, un contatore di servizio/livello e dei raccordi necessari per le connessioni.

Filtri del gas

I filtri del gas servono a trattenere le impurità al fine di preservare l'impianto dai malfunzionamenti legati all'ostruzione degli ugelli, ecc. La loro capacità di filtrazione è espressa in micron: più tale valore è alto, migliore è la filtrazione. I filtri del gas funzionano con una pressione massima da rispettare e la loro filettatura deve anch'essa essere determinata in base all'impianto.

Valvole del gas

Le valvole del gas sono riconoscibili per il colore giallo della leva. Possono avere diverse configurazioni (maschio-maschio, maschio-femmina, ecc.) e filettature. È necessario verificare la pressione ammissibile, così come la temperatura di funzionamento, di qualsiasi valvola di chiusura o distribuzione.

Elettrovalvole del gas

Le elettrovalvole del gas sono comandate elettricamente ed agiscono sulla portata del gas. Le dimensioni della filettatura, la pressione di esercizio e la portata sono le principali caratteristiche e devono essere considerate in base all'impianto.

Le elettrovalvole sono dette normalmente chiuse o normalmente aperte. L’elettrovalvola normalmente chiusa è chiusa in assenza di alimentazione elettrica e si apre quando alimentata.

L’elettrovalvola normalmente aperta è aperta in assenza di alimentazione elettrica e si chiude quando alimentata. Le elettrovalvole a gas possono essere sostituite sugli impianti che ne sono già provvisti.

Guarnizioni del gas

Le guarnizioni del gas devono essere scelte in base al loro diametro e alla loro destinazione (gas butano, gas propano o gas naturale). Devono essere sostituite con guarnizioni identiche sugli impianti e devono essere omologate per il gas.

Inversore gas

Un inversore gas è utilizzato sugli impianti che prevedono due fonti di approvvigionamento (ad esempio due bombole di propano da 35 Kg) e permette di passare automaticamente da un contenitore all'altro. L'inversore è collegato alle bombole del gas tramite delle manichette (tubi gas da 35, 45, 70 o 75 cm) ed è dotato di un indicatore di servizio, per conoscere il livello di riempimento delle bombole del gas. Gli inversori possono essere configurati per il gas butano o il gas propano e vengono scelti in base alla loro portata, espressa in Kg/h, alla loro pressione di uscita e alla loro filettatura. Gli inversori devono essere sostituiti con altri identici negli impianti.

Regolatore di pressione del gas

I regolatori di pressione del gas devono essere dimensionati in funzione del tipo di gas (propano o butano), della loro pressione di utilizzo, della loro portata e della loro filettatura (generalmente da 20 x 150). I regolatori possono essere a vite o a connessione automatica e possono essere dotati di un indicatore di livello o indicatore di riempimento. I regolatori regolano la portata del gas e vengono installati a monte dell'impianto, tra la distribuzione del gas (rete, bombola, ecc.) ed il dispositivo (cucina, stufa, ecc.) tramite una manichetta o un tubo del gas.

I regolatori di sicurezza si chiudono in caso di caduta di pressione a monte della distribuzione del gas. Alcuni regolatori possono essere dotati di un manometro come strumento di controllo e di sicurezza.

Manichetta, flessibile e tubo del gas

Manichetta per bombole

Le manichette sono dei piccoli tubi del gas di lunghezza 35, 45, 70 o 75 cm e dotati di imbocchi femmina a vite da 20 x 150. Sono utilizzate per il gas butano e propano, in genere di colore nero e flessibili. La pressione massima di utilizzo è normalmente di 20 bar e la loro durata è di 5 anni (indicata sulla manichetta).

Flessibile e tubo del gas

I flessibili e i tubi del gas devono essere scelti in base al gas, alla loro durata e alla loro lunghezza. I flessibili e i tubi del gas possono essere dotati di nippli filettati 20 x 150 femmina (filettatura da verificare) o essere senza nippli filettati. I tubi senza attacco devono essere inseriti su un raccordo a innesto e la tenuta garantita da fascette stringitubo adatte per un serraggio ottimale.

Per inserire più agevolmente il tubo sull'attacco, hai due possibilità: la prima, ammorbidire il tubo con dell'acqua calda; la seconda, ammorbidirlo masticandolo – vedrai, non è proprio una pietanza succulenta! I tubi possono essere in caucciù con una resistenza di 5 o 10 anni (la scadenza è indicata sul tubo) e in inox con una resistenza illimitata (flessibile con raccordi a vite). Viene anche indicata una pressione massima di utilizzo.

• Verifica il tipo di gas della cucina (butano, propano o gas naturale).

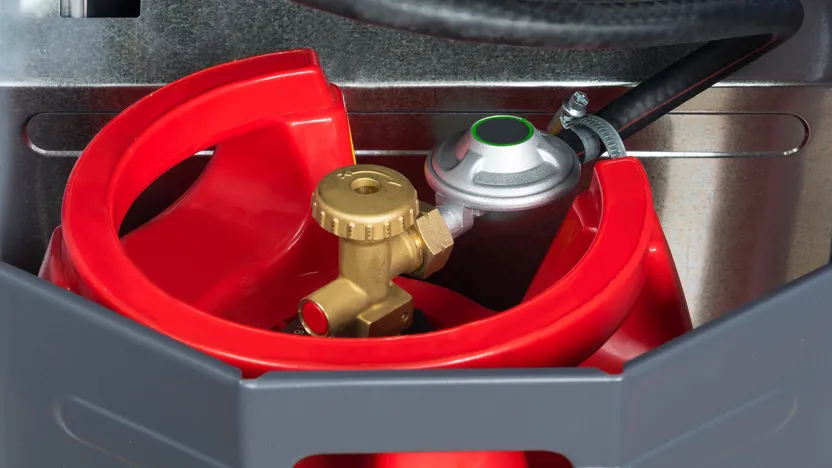

• Scegli il tubo in base al gas, alla lunghezza necessaria, alla durata e ai raccordi (pesso a vite sugli impianti nuovi). Se si tratta di un tubo da manicotto su un nipplo (come mostrato nell'illustrazione), bisogna determinare solo la lunghezza del tubo (butano e propano possono utilizzare lo stesso tubo del gas).

• Scegli un regolatore in funzione del gas (butano o propano, il gas naturale non ha bisogno di un regolatore perché la sua portata è già regolata).

• Collega il tubo alla cucina e poi al regolatore di pressione, controllando che le guarnizioni siano presenti sui collegamenti (sul regolatore di pressione e sui raccordi a vite). Il regolatore di pressione viene poi avvitato sulla bombola. Considera che le filettature sono invertite negli impianti a gas, si avvita in senso antiorario.

• Verifica che non ci siano fughe per mezzo di un rilevatore di fughe di gas.

• In funzione della configurazione iniziale della cucina, sostituisci o meno gli ugelli presenti sui bruciatori del piano cottura, poi regola il loro minimo come descritto nel libretto di istruzioni.

• Conserva le ricevute d'acquisto delle apparecchiature per il gas, potrebbero essere utili in caso di problemi.

Questo procedimento è valido anche per i barbecue e le stufe, ma su questi ultimi non sarà necessario cambiare gli ugelli.

Conformità

Tutte le attrezzature per il gas, dalle semplici guarnizioni al regolatore di pressione, sono soggette a rigorosi controlli di sicurezza e a norme severe. Tutti gli impianti devono essere realizzati secondo le normative, con accessori specifici, omologati per il gas e correttamente scelti. Qualsiasi installazione non conforme comporterà la decadenza della garanzia e della copertura assicurativa in caso di sinistro.

Garanzia

Le garanzie del produttore sono riferite ai prodotti e la loro durata deve essere rispettata. In particolare, per quanto riguarda i flessibili del gas, le tubazioni e le manichette per bombole, questi devono essere controllati scrupolosamente. In caso di incidenti e di mancata osservanza della scadenza per la sostituzione, decade l'eventuale copertura assicurativa.

Normative

Le normative sono indicate sugli accessori e sulle apparecchiature, in particolare quelle relative all'omologazione gas. Le normative attestano la buona qualità e durata degli accessori installati e assicurano all'utilizzatore la conformità del suo impianto a gas.
