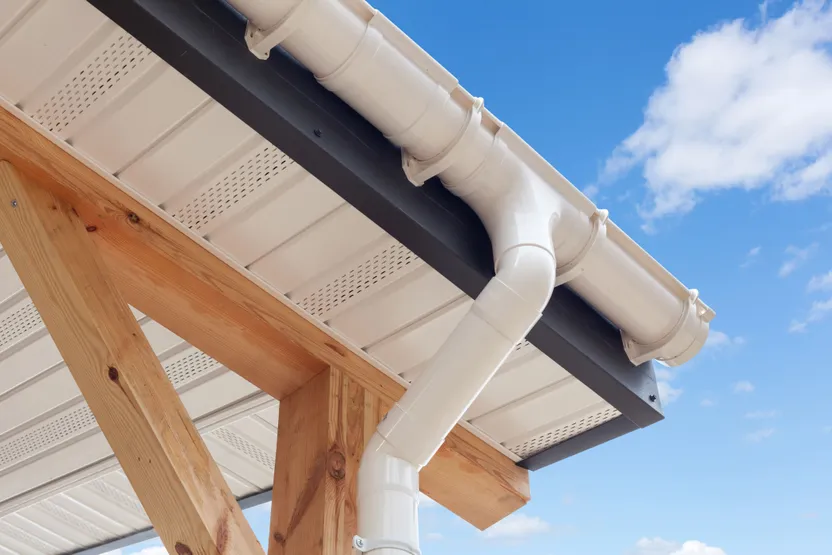

Come installare una grondaia in PVC

Elementi indispensabili per proteggere le facciate da eventuali infiltrazioni, le grondaie raccolgono e scaricano, attraverso il pluviale, l'acqua piovana proveniente dal tetto. Economiche all'acquisto, le grondaie in PVC sono anche esteticamente gradevoli.

Disponibili in diversi colori (bianco, sabbia, grigio), le grondaie in PVC si armonizzano perfettamente con tutti i tipi di facciate. Possono essere montate tramite incollaggio oppure incastro, nel qual caso si utilizza una guarnizione in gomma per garantire la tenuta stagna. In entrambi i casi, non sono necessari attrezzi specifici a differenza dell'installazione di grondaie in zinco, alluminio o rame. Un vantaggio che rende le grondaie in PVC ideali per gli amanti del fai da te.

Componenti e dimensionamento di una grondaia

Scelta della grondaia  Per scaricare facilmente l'acqua piovana, è necessario scegliere un profilato di grondaia adatto alla superficie del tetto:

• fino a 25 m², utilizza una grondaia da 16;

• tra 26 e 65 m², utilizza una grondaia da 25;

• oltre 65 m², utilizza una grondaia da 33.

Scelta del pluviale  Lo stesso vale per il pluviale, che deve essere dimensionato in base al tipo di grondaia:

• grondaia da 16: utilizza un pluviale con un diametro di 50 mm;

• grondaia da 25: utilizza un pluviale con un diametro di 80 mm;

• grondaia da 33: utilizza un pluviale con un diametro di 100 mm.

Due tipi di posa in opera della grondaia

Posa per incollaggio

Gli elementi sono assemblati tra loro mediante uno speciale adesivo per PVC. Il montaggio libero nelle cicogne di sostegno della grondaia permette al PVC di espandersi senza subire sollecitazioni, a seconda della temperatura esterna. Il coefficiente di espansione è di 0,06 mm/m x 10°C. Per una grondaia lunga 4 m, l'espansione è quindi di 2,4 mm. Tuttavia, per le grondaie lunghe, è obbligatorio prevedere un raccordo di giunzione (giunto di dilatazione) ogni 8 m.

Posa a incastro

Gli accessori per grondaie (giunti di scarico, angoli, raccordi di giunzione) sono dotati di una guarnizione in gomma con una duplice funzione: garantire la tenuta stagna dell'impianto e consentire l'espansione del PVC. Gli elementi vengono assemblati tramite incastro.

Fasi di realizzazione

1. Determinare la linea di posa

2. Fissare le cicogne di sostegno della grondaia

3. Installare la grondaia

4. Posare il pluviale

5. Equipaggiare una grondaia

Affinché l'acqua piovana scorra correttamente, è necessario rispettare una pendenza di drenaggio compresa tra 0,5 cm per metro e 1 cm per metro.

La pendenza è ottenuta posizionando un punto, materializzato da una vite, a ciascuna estremità della falda del tetto sulla tavola o listello di grondae spostando verso il basso quello posto sul lato di scarico; è possibile così individuare la pendenza. Per determinare l'abbassamento della grondaia nel punto di scarico, è sufficiente moltiplicare la lunghezza della grondaia per la pendenza. Per una grondaia lunga 5 m: 5 x 0,5 = 2,5 cm.

• Dalla parte opposta allo scarico, fissa una prima vite a 5 cm dall'estremità della tavola di gronda e a 3 cm dall'alto.

• Avvita una seconda vite sul lato di scarico, tenendo conto della pendenza di scorrimento precedentemente determinata.

• Tendi una corda tra le due viti.

Fissaggio sulla tavola o listello di gronda

• Traccia un contrassegno ogni 50 cm, preferibilmente dove è inchiodata la tavola di gronda, affinché le viti della grondaia coincidano con la parte in fondo dei travicelli o con le catene delle capriate.

• Avvita le cicogne intermedie sulla tavola di gronda, assicurandoti che siano allineate con la corda e utilizzando la vite nella parte superiore del gancio come riferimento. Se la grondaia necessita di un raccordo di giunzione, posiziona una cicogna di sostegno su entrambi i lati di quest'ultimo, rispettando una distanza minima di 5 cm per consentire l'espansione del profilato della grondaia.

Fissaggio sui travicelli

Le cicogne vengono fissate tramite aste zincate che vengono avvitate sul lato del travicello oppure contro il lato superiore dei travicelli (asta diritta). In caso di ristrutturazione, questa seconda soluzione richiede la rimozione della prima fila di tegole.

• Prevedi delle aste zincate per le cicogne.

• Posiziona la cicogna contro il travetto, quindi ripiega l'asta per rispettare la pendenza del tetto.

• Avvita l'asta.

• Posiziona e avvita le cicogne sui travicelli.

• Regola l'altezza delle cicogne seguendo l'allineamento della corda.

Fissaggio sul manto di copertura

Grazie ad apposte staffe, la posa delle cicogne avviene direttamente sul manto di copertura (tegola o lamiera ondulata).

• Dota la cicogna a bandella di una staffa compatibile con la tipologia di copertura.

• Fai scorrere la ganascia della staffa sulla tegola o sulla lamiera ondulata all'apice dell'onda, in modo tale da non ostruire il canale di scorrimento.

• Serra la ganascia per bloccare la staffa.

• Installa una cicogna ogni 50 cm.

• Allinea in altezza le cicogne seguendo la corda.

Preparazione e posa della grondaia

• Misura la lunghezza del profilato di grondaia necessario.

• Riporta la misura sul profilato.

• Taglia il profilato con l'ausilio di una sega per metalli. Per un taglio perfettamente diritto, utilizza una guida di taglio.

• Sbava il taglio con carta abrasiva grana fine o con la lama di un coltello.

• Applica un sottile cordolo di colla per PVC nella scanalatura della testata della grondaia.

• Monta la testata di grondaia all'estremità del profilato opposto allo scarico.

• Premi per qualche secondo per garantire l'incollaggio.

• Elimina la colla in eccesso con un panno.

• Se necessario, aggiungi un raccordo di giunzione. Il montaggio viene effettuato come descritto in precedenza.

• Taglia un secondo spezzone di profilato per coprire la distanza fino allo scarico.

• Posiziona il primo spezzone di profilato nelle cicogne, con il bordino rivolto verso la parte anteriore della cicogna.

• Posiziona il secondo spezzone.

• Applica un cordolo di colla per PVC nella scanalatura del raccordo.

• Unisci le sezioni di grondaia.

• Ripiega la grondaia nella parte anteriore delle cicogne.

Posa del giunto di scarico

• Incolla una testata di grondaia sul lato opposto.

• Rimuovi la colla in eccesso.

• Applica un cordolo di colla nella scanalatura del giunto di scarico.

• Innestare il giunto con scarico nel profilato di grondaia.

Il pluviale deve essere posizionato sull'asse di un tombino. Il collegamento dal giunto di scarico al pluviale avviene creando una "S" tramite raccordi a gomito maschili e femminili.

• Traccia l'asse del pluviale sulla parete, utilizzando una corda di tracciamento oppure un righello e una matita.

• Individua l'ubicazione dei collari di fissaggio del tubo, prevedendo un collare ogni metro.

• Misura la distanza tra i raccordi a gomito.

• Taglia a misura uno spezzone di tubo.

• Traccia dei riferimenti per contrassegnare la posizione degli elementi, utilizzando una matita da carpentiere.

Assembla gli elementi (colla per PVC), ad eccezione della giunzione gomito/scarico, in modo tale che il pluviale possa essere facilmente smontato, se necessario.

• Fora la muratura con un trapano oppure un martello perforatore dotato di una punta per calcestruzzo.

• Avvita i collari mediante prigionieri a vite e tasselli adatti al materiale.

• Posiziona il pluviale con il lato femmina rivolto verso l'alto.

• Inserisci un raccordo a gomito maschio/femmina sul tubo.

• Orienta il raccordo a gomito verso il giunto di scarico.

• Installa sul giunto di scarico un secondo raccordo a gomito maschio/femmina.

Garantire il deflusso dell'acqua

Per evitare che i residui vegetali ostruiscano lo scarico dell'acqua piovana, con possibili tracimazioni, si consiglia di dotare le grondaie di un filtro di raccolta o di un parafoglie.

Filtro di raccolta

Il filtro di raccolta viene collocato all'uscita dello scarico per trattenere i detriti.

Rete o parafoglie per grondaia

Il parafoglie viene collocato sul profilato della grondaia, evitando così l'accumulo di detriti.

Recupero dell'acqua piovana

L'acqua è un bene prezioso, che non va sprecato. Per fare questo, è sufficiente posizionare sul pluviale un collettore che alimenta un recuperatore di acqua piovana.

Qualunque sia il modello, l'installazione di un recuperatore delle acque piovane è semplice: occorre tagliare oppure forare il pluviale. È quindi sufficiente collegare il collettore ad un dispositivo di recupero.

Consigli per l'applicazione: tetti di oltre 12 m

Se la lunghezza del tetto è superiore a 12 m, l'installazione di un giunto di scarico ad ogni estremità è obbligatoria, affinché l'acqua piovana possa essere scaricata correttamente. Questa soluzione tecnica implica la creazione di due pendenze opposte che partono dal centro del tetto.

Competenze richieste

Contrariamente al rame e allo zinco, che esigono un vero e proprio know-how, la posa in opera di una grondaia in PVC non richiede particolari competenze. Saper prendere delle misure, tendere una corda, utilizzare un trapano avvitatore, assemblare elementi tramite incastro o incollaggio e lavorare in altezza sono gli unici requisiti richiesti.

Tempi di realizzazione

1 giorno

Numero di persone consigliato

1 persona

Utensili e materiali di consumo

• Trapano avvitatore

• Perforatore

• Sega per metalli

• Corda di tracciamento

• Livella a bolla

• Cutter

• Metro

• Viti

• Tasselli

• Colla per PVC

• Profilato di grondaia

• Cicogne di supporto

• Testate di grondaia

• Raccordi di giunzione

• Pluviale

• Collari di fissaggio

• Raccordi a gomito per pluviale

Dispositivi di protezione individuale

• Guanti protettivi

• Occhiali di protezione

• Ponteggio

• Scala o ponteggio

Questo elenco non è esaustivo; i dispositivi di protezione individuale devono essere adattati ad ogni situazione di lavoro.
