Come scegliere fili e cavi elettrici

Filo elettrico: definizione

Un filo elettrico è usato per trasportare elettricità. Ha un'anima, rappresentata dal materiale conduttore, che può essere a uno o più fili a seconda della sua sezione e del suo scopo. L'anima è spesso in rame, ma può anche essere in nichel o alluminio. È rivestita da un isolante che di solito è in materiale plastico.

Cavo elettrico: definizione

Un cavo è un insieme di più fili elettrici uniti all'interno di una guaina protettiva in materiale plastico. Il loro numero e il loro diametro varia a seconda dell'uso del cavo.

La sezione e il colore dei fili è stabilita dal Comitato Elettrotecnico Italiano attraverso la normativa CEI-UNEL 00722.

La sezione di un filo elettrico

La sezione è espressa in mm² e viene definita in base all'intensità della corrente, espressa in ampere (A). Per semplificare, ricorda che più grande è il diametro di un filo, maggiore è l'intensità di corrente che lo può attraversare:

• 1.5 mm², 10 A

• 2.5 mm², da16 a 20 A

• 4 mm², 25 A

• 6 mm², 32 A.

Questi valori della sezione sono quelli presenti nelle abitazioni con impianti a corrente alternata monofase da 230 V. Sezioni più grandi sono necessarie per collegare gli interruttori magnetotermici ai contatori elettrici.

In qualsiasi circuito di alimentazione, la messa a terra viene realizzata con un cavo a treccia collegato, senza isolamento, ad un picchetto di messa a terra.

La norma sui colori

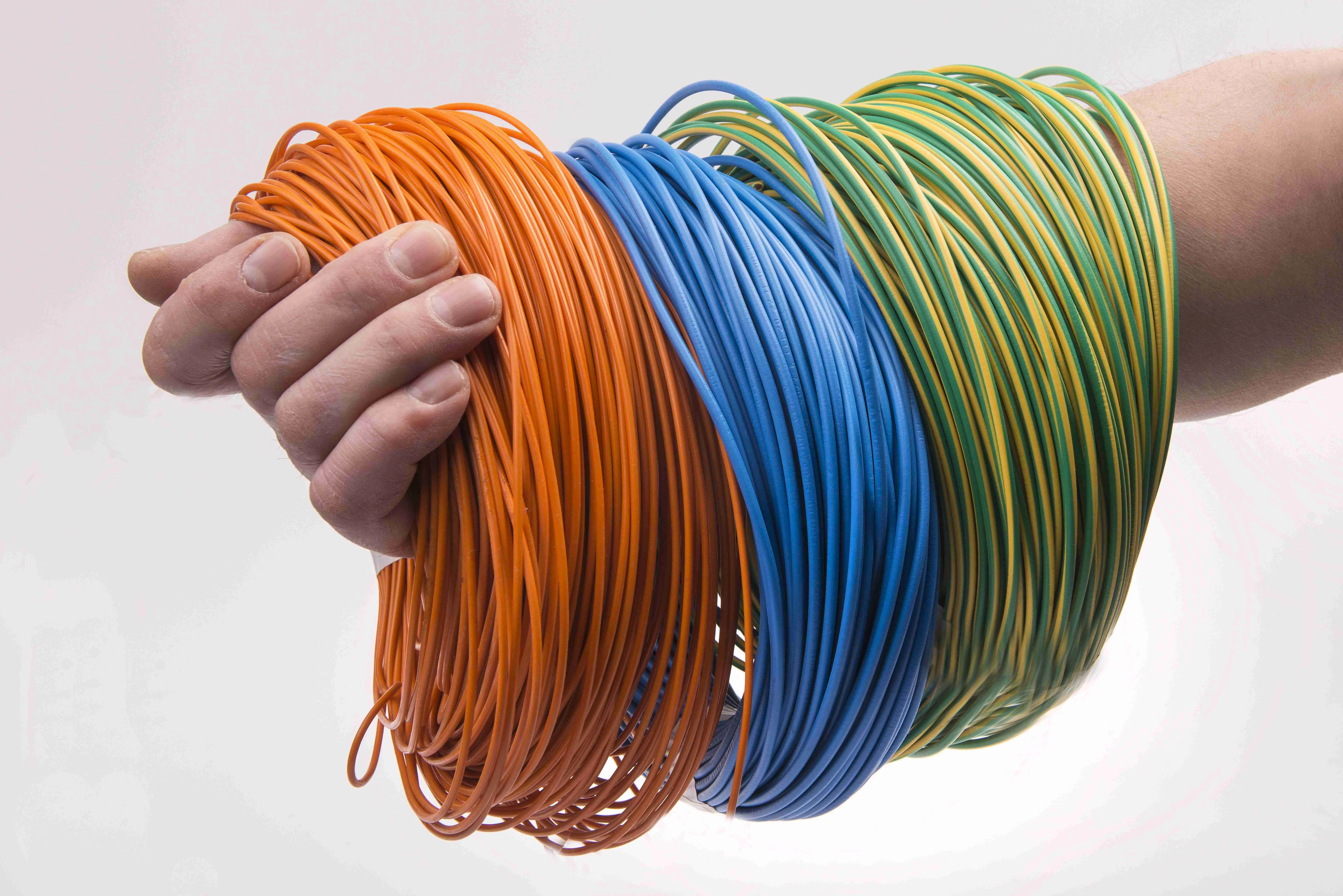

Anche il colore dei fili è standard:

• nero: fase

• blu: neutro

• verde-giallo: terra

In un impianto, la fase può essere anche di colore grigio o marrone ma mai blu o verde-giallo.

Gli impianti domestici sono realizzati con fili e cavi elettrici, classificati con lettere e numeri che hanno la funzione di indicare le loro caratteristiche intrinseche. Vengono venduti sotto forma di bobine da 10, 25, 50 o anche 100 m.

Tutti i cavi, così come previsto dalla norma EN 50575, devono obbligatoriamente essere marcati con:

• identificazione di origine (nome del produttore o del suo marchio di fabbrica);

• descrizione del prodotto o sigla di designazione;

• classe di reazione al fuoco.

Inoltre i cavi possono anche essere marcati con i seguenti elementi:

• informazione richiesta da altre norme relative al prodotto;

• anno di produzione;

• marchi di certificazione volontaria, ad esempio il marchio di qualità IMQ EFP;

• informazioni aggiuntive a discrezione del produttore, purché non generino confusione con le informazioni obbligatorie.

Nella seguente tabella, un estratto delle sigle dei cavi più diffusi sul mercato.

Esempio:

Il cavo FG16OR16 3x6 secondo la tabella ha le seguenti caratteristiche:

• Conduttore F =Flessibile a corda rotonda

• Isolante G16 = Mescola di gomma etilenpropilenica ad alto modulo a basso sviluppo di fumi

• Forma del cavo O = Cavo rotondo

• Guaina R16 = Mescola termoplastica a base di polivinilcloruro

• 3x6 = 3 conduttori, sezione 6 mm

È un cavo senza conduttore di terra, se invece di 3x6 fosse stato 3G6 sarebbe stato un cavo con conduttore di terra giallo verde (G).

Cavi a bassissima tensione ELV

Come indica il nome si tratta di cavi per tensioni comprese tra 0 e 50 V in corrente alternata (da 0 a 120 V in corrente continua) mentre la bassa tensione è quella compresa tra 50 e 999 V. Il filo ELV ha un'anima di rame ricoperta da una guaina isolante e viene utilizzato principalmente nei bagni, dove i volumi sono regolamentati dalla norma CEI 64-8 parte 7 (a causa dell'umidità e dei maggiori rischi di elettrocuzione).

Condizionamento di fili e cavi elettrici

I fili e i cavi elettrici sono venduti in rotoli e bobine di lunghezza variabile:

• da 5 a 10 m

• da 10 a 25 m

• da 25 a 50 m

• 100 m.

Tubi corrugati: una soluzione ottimizzata per gli impianti ad incasso

I tubi corrugati in plastica si utilizzano negli impianti elettrici sotto traccia per il passaggio dei fili elettrici. In genere sono forniti con un filo pilota utile per tirare i cavi ma possono essere anche precablati per risparmiare tempo e semplificare il lavoro. Precablati o no, i corrugati sono disponibili:

• con un diametro da 16 a 32 mm

• sotto forma di bobine da 5 a 100 m.

Anche i tubi corrugati si caratterizzano per il colore, a seconda dell’utilizzo specifico, in:

• nero, per la distribuzione dell’energia elettrica

• blu, per impianti audio/video e citofonici

• verde, per i cavi telefonici o di ricezione TV

• marrone, per gli impianti di sicurezza (antifurto, antincendio, ecc..).

Installazioni multimediali

Il cablaggio per la distribuzione terrestre dei segnali satellitari e delle reti via cavo (antenna) è realizzato mediante un singolo conduttore di rame posto al centro del cavo (anima) e da un dielettrico (generalmente in polietilene) che separa l'anima centrale da una schermatura esterna costituita da fili metallici intrecciati o da una lamina avvolta a spirale (treccia). La schermatura di metallo serve per limitare le interferenze. Il tutto è avvolto da una guaina protettiva esterna. Nella scelta dei cavi coassiali i criteri da considerare sono:

• diametro esterno: a parità di qualità sono preferibili le sezioni più grandi perché introducono meno attenuazione (non bisognerebbe scendere sotto i 6,7 mm per le dorsali e sotto i 5 mm per le derivazioni);

• materiale del cavo: quelli più performanti sono costituiti da un’anima in rame e da lamina o treccia in materiali pregiati come il rame stagnato e l’alluminio;

• efficienza di schermatura: è la capacità del cavo di proteggere da eventuali fonti d’interferenza che potrebbero degradare le immagini video. La norma EN50117 ha introdotto le classi B, A, A+ e A++ per identificare l'efficienza di schermatura dei cavi. I cavi con efficienza di schermatura superiore sono contraddistinti dalla lettera A, A+ e A++.

Impianti di comunicazione

Anche altre installazioni domestiche sono realizzate con fili, cavi e collegamenti specifici.

• Le apparecchiature Hi-Fi sono collegate con cavi di potenza che trasportano un segnale elettrico piuttosto potente, dall’uscita di un amplificatore ad una cassa acustica, caratterizzato da un alto voltaggio (che arriva persino a decine di Ampere) e una bassa impedenza. La schermatura non è sempre presente perché non necessaria.

• Le apparecchiature audio/video sono collegate tramite connessioni RCA, che sono parte integrante dei cavi omonimi, chiamati anche cavi di segnale.

• Le apparecchiature domotiche e le reti di computer e di comunicazione sono collegate da spine RJ45 che richiedono connettori appositi.

È importante rispettare le norme e le sezioni raccomandati per non correre il rischio danneggiare gli impianti o di provocare incendi.
