Come realizzare una messa a terra

Per realizzare una messa a terra, è importante disporre dei seguenti elementi:

• un picchetto o filo di rame (dispersore) che creerà un contatto tra il circuito di terra e il terreno. La resistenza elettrica deve essere la più debole possibile;

• un conduttore di terra in rame, una treccia da 25 mm²;

• un collettore di terra o barra di misura;

• conduttori di protezione, con guaina verde e gialla;

• conduttori equipotenziali da 6 mm² che collegano tra di loro le masse metalliche della casa.

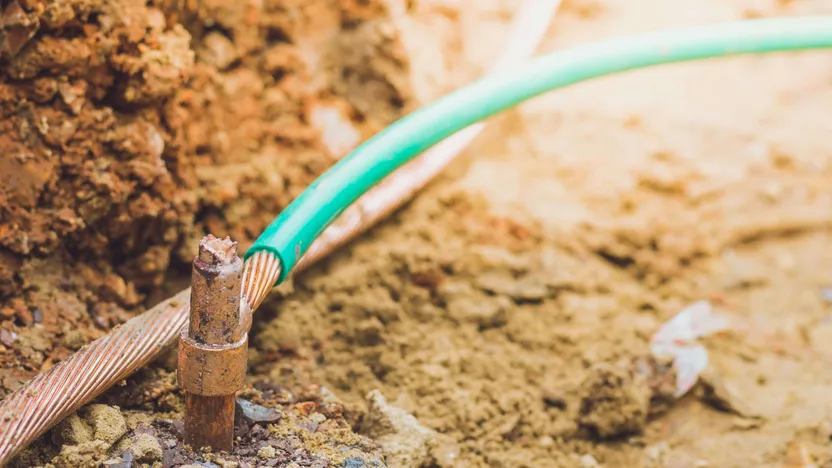

Picchetto di messa a terra

Nelle ristrutturazioni si usano uno o più picchetti d’acciaio galvanizzato da un metro e cinquanta o più. Conficcati nel terreno, non risentono delle condizioni climatiche, per una resistenza il più possibile costante nel corso delle stagioni. Il numero e la lunghezza dei picchetti dipendono dalla resistenza di terra desiderata. Se posi diversi picchetti di messa a terra, questi dovranno essere a più di due metri l'uno dall'altro.

Filo di terra di rame

Riservato alle nuove costruzioni, si posa un filo di rame nudo da 25 mm² di sezione sul fondo dello scavo di fondazione della casa o in fondo a una trincea profonda da 1 m a 1,60 m. La resistenza elettrica di un tale assemblaggio è molto bassa ed è quindi preferito nelle nuove costruzioni. Da notare che questo filo da 25 mm² viene utilizzato anche per collegare i picchetti alla barra.

Conduttore principale di terra

Questo conduttore collega la barra alla morsettiera di terra del quadro di distribuzione.

La sezione di questo filo elettrico è uguale a quella dei fili di alimentazione dell'impianto.

Collettore di terra

Il collettore di terra collega il picchetto di terra al resto dell'impianto. Viene chiamato anche barra di misura. Infatti è grazie a questo che si può misurare la resistenza della presa di terra. Smontabile solo tramite utensili, deve essere accessibile. Assicurati che sia collegato quando l'impianto è in funzione.

La natura del suolo incide sulla resistenza della presa di terra. Il parametro che conta è la resistività del suolo, espressa in Ohm metro (Ω*m). Più la resistività è elevata, più bisognerà aumentare la superficie di contatto col terreno, aumentando la lunghezza del filo di terra nascosto, la lunghezza o il numero di picchetti.

I terreni di argilla, marne, limi o humus sono molto performanti; al contrario, quelli calcarei, di granito o di arenaria richiedono una superficie di contatto più ampia. In generale, evita i suoli pietrosi. Niente più picchetti nel terreni di riporto!

In caso di dispersione di corrente, il circuito a terra può essere toccato da chiunque, col rischio di essere attraversati da una corrente potenzialmente pericolosa. Per evitare ogni problema, la tensione sul circuito di terra non deve eccedere i 50 V. Da ciò si può dedurre la resistenza di terra in funzione del calibro del differenziale che protegge casa tua. Ovviamente, puntare a una resistenza più debole possibile è un’ulteriore garanzia di sicurezza.

Per un differenziale di allacciamento di 500 mA, la resistenza della presa di terra non deve superare i 100 Ohm. Prima di ogni messa in servizio, bisogna procedere a una verifica di tale resistenza. Se quest'ultima si rivela inferiore rispetto a quanto previsto, puoi aggiungere a scelta uno o più picchetti distanti più di due metri tra loro, sostiture i picchetti esistenti con dei nuovi più lunghi o spostarli in suoli con resistività inferiore.

1. Posa i dispersori: la treccia di rame da 25 mm² sul fondo dello scavo oppure il picchetto conficcato nel terreno con una mazzetta; copri con un chiusino d'ispezione e collega al dispersore il conduttore di terra da 25 mm².

2. Posa il collettore di terra (nodo equipotenziale) in un luogo accessibile.

3. Collega il conduttore di terra di rame al collettore di terra.

4. Collega il conduttore equipotenziale al collettore di terra o barra di misura.

5. Collega i conduttori di protezione al quadro di distribuzione.
