Come scegliere i componenti di una presa elettrica o di un interruttore

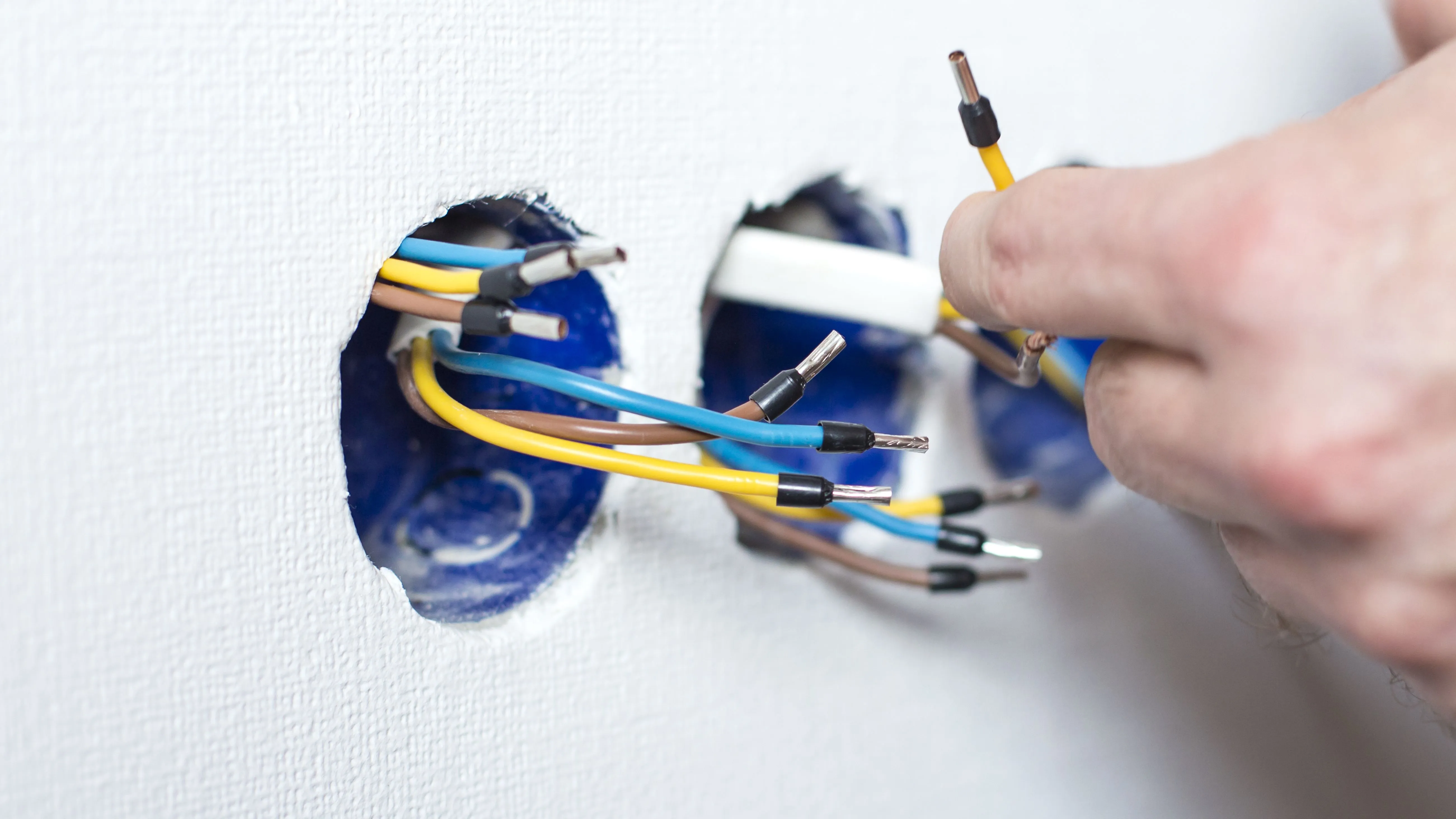

Che si tratti di una presa di corrente, di un interruttore, dell'alimentazione di una lampada o di un terminale domotico, tutti gli elementi in tensione di un impianto elettrico devono essere fissati su una scatola da incasso (norma CEI 64-8).

Questa scatola ha lo scopo di rendere l'apparecchiatura (interruttore, presa, ecc.) solidale al supporto (parete, tramezzo, ecc.) e di facilitarne il cablaggio, così come il montaggio.

Vi sono diversi tipi di scatole da incasso, in funzione dei posti e dei moduli che desideri installare.

Un posto corrisponde all'elemento che vuoi collegare: una presa o un interruttore, per esempio.

Un modulo è la parte meccanica a cui si connettono i fili.

Per esempio, una presa è costituita da un solo modulo. Al contrario, un interruttore doppio è costituito da due moduli (mentre si inserisce in un solo posto). Per scegliere qual è il modello più adatto alle tue necessità, prendi in considerazione i punti seguenti:

• la composizione del supporto (tramezzo a secco, calcestruzzo, mattoni, ecc.) ;

• il numero di apparecchi e di moduli da collegare;

• il tipo di abitazione: se è a basso consumo energetico, questo implica una tenuta particolare dei corrugati che arrivano nella scatola da incasso.

In base al tipo e al modello di scatola da incasso, la posa avviene tramite avvitatura o sigillatura (o entrambe in alcuni casi). Tutte le scatole hanno dei fori già fatti per facilitare l'ingresso del o dei tubi passacavi (le scatole pensate specificamente per le abitazioni a basso consumo energetico hanno inoltre delle guarnizioni di tenuta per evitare qualsiasi perdita d'energia).

Per poter fissare un interruttore su una scatola da incasso, bisogna prima di tutto dotarlo di un supporto adatto. Questo supporto, reso solidale alla scatola da incasso, accoglierà il futuro o i futuri interruttori.

In base al tipo di scatola e al tipo di supporto, il fissaggio può avvenire tramite avvitatura o mediante gancetti. Si possono trovare sul mercato supporti semplici o multi-posti (fino a 4 posti).

Tutti i supporti hanno dimensioni d'interasse standard, compatibili con le scatole da incasso. Sappi inoltre che la maggior parte dei supporti per prese e interruttori è pensata per accogliere sia un meccanismo di interruttore che una presa di corrente standard a 2 poli + terra.

Kit di posa

In funzione del tipo di scatola da incasso di cui disponi, i supporti per interruttori o prese di design e moderne possono non adattarsi in modo semplice (problemi di interasse, pre-foratura inadatta, ecc.).

Niente panico: hai a disposizione tutta una serie di kit di montaggio e di posa che ti forniscono gancetti (per poter rendere solidale il supporto alla scatola quando non è possibile una semplice avvitatura), molle, basi o supporti adattabili.

Scatola per interruttori e prese

La prima cosa da capire è che una scatola per interruttori è totalmente diversa da una scatola da incasso. È un alloggio pensato per accogliere un meccanismo d'interruttore o di presa di corrente sporgente. Tuttavia, se l'installazione è correttamente realizzata, come prescritto dalla norma CEI 64-8, è del tutto conforme.

La scatola si fissa dunque al muro o al tramezzo col trapano, tasselli e viti.

Vi sono scatole semplici o multi-posto (fino a 3) e possono essere a tenuta (indice di protezione IP 55) o meno. Queste scatole rispettano l'interasse standard.

Ideale per la ristrutturazione o per aggiungere una presa di corrente o un interruttore all'abitazione, questo tipo di scatola abbinato a una canalina per portare fili o cavi limiterà i lavori ed eviterà sigillature e tracce nei muri.

Dal punto di vista estetico, al contrario, la scelta è limitata al bianco per l'interno e al grigio per l'esterno. Tuttavia è possibile dipingerle o montare una copertura colorata (e lì la scelta è vastissima).

Sempre per l'estetica, la profondità degli alloggiamenti oscilla tra 30 e 40 mm perché l'insieme resti relativamente discreto. Questo ti permetterà di montare un modulo per apparecchio. Al contrario, anche con una profondità della scatola di 40 mm, montare 2 moduli per apparecchio richiederà destrezza e ponderazione nella posa per non essere troppo infastidito dai fili e dal meccanismo.

Spia per interruttori e prese

In base al luogo in cui si trovano, le prese di corrente o gli interruttori devono essere facilmente reperibili, anche al buio!

Alcuni modelli di prese o di interruttori sono dotati di serie di una spia o di un indicatore luminoso.

Se non è così, è possibile aggiungere al meccanismo una spia o un indicatore. Può trattarsi ad esempio di una spia fissa per una presa, o di un indicatore che si accende quando un interruttore cambia di posizione. In questo caso specifico, bisogna di norma cambiare il coperchio del meccanismo in modo che lasci la luce a vista. Come regola generale, e per poter essere collegati rapidamente e facilmente, le spie ed i segnali funzionano a 230 V. Il loro consumo è abbastanza debole (per non dire trascurabile) poiché è nell'ordine di 0,15 - 0,30 mA. Dal punto di vista del colore, è di gran lunga prevalente l'arancione o il bianco.
