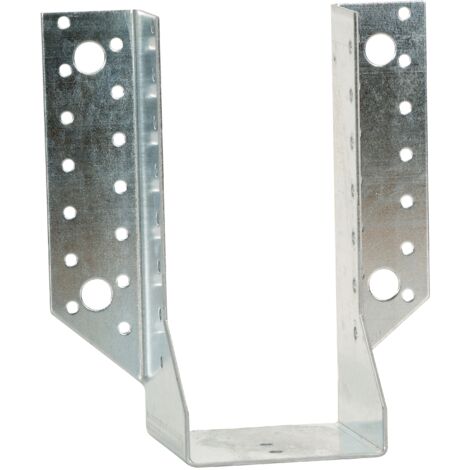

Supporto per carpenteria con ali esterne SIMPSON - L.250 x Lg.46 x H.102 mm - sp.2 mm - SAE250/46/2

Gli assemblaggi sono affidabili, senza lavorazioni su misura e contribuiscono a rendere l'opera più sicura. Materiale: - Acciaio zincato S250GD + Z275 secondo NF EN 10346 - Spessore: 2 mm. Vantaggi - Installazione rapida e semplice Supporto - Portante: legno massiccio, legno composito, lamellare incollato, calcestruzzo, acciaio - Appoggiato: legno massiccio, legno lamellare incollato, legno composito Campi di impiego - Travetti, pignoni - Travi lisce e montanti di rivestimento - Batten dei travetti - Rinforzo di assemblaggi esistenti ... Installazione: Su legno: 1. Tracciare la posizione della trave appoggiata sul portante 2. Posizionare la staffa e fissare provvisoriamente le ali su entrambi i lati 3. Regolare la staffa rispetto ai tracciati: la staffa deve essere leggermente più aperta in alto che in basso per facilitare l'installazione della trave appoggiata 4. Completare il fissaggio su ogni ala 5. Introdurre la trave appoggiata nella staffa e fissarla con chiodatura parziale o totale. Su calcestruzzo: Metodo 1: Tracciare la posizione delle forature applicando la staffa sulla trave Metodo 2: Tracciare la posizione della trave sul supporto, posizionare la staffa e segnare i centri delle forature - Forare il supporto con una punta adatta - Posizionare la staffa e fissarla al supporto con tasselli di ancoraggio - Inserire la trave appoggiata nella staffa prima di fissarla. Riferimenti: SAE250 - Sviluppo [mm]: 250 - Larghezza [mm]: 24 - 80 mm - Profondità: 84 - Fissaggi sul portato CNA4.0x50 o CSA5.0x40: 7 - Fissaggi sul portante CNA4.0x50 o CSA5.0x40: 12 - Ancoraggi sul portante: 2Ø10 SAE250/46/2 Portato: - Larghezza [mm]: 46 - Altezza [mm]: min 112; max 153 Dimensioni: - Larghezza A: 46 mm - Altezza B: 102 mm - Lunghezza C: 84 mm - Spessore: 2 mm Fissaggi: Numero: - Portante: 12 - Portato: 7 - Tipo CNA4.0x35 Valori caratteristici legno/legno classe C24 [kN]: Discesa 8.9; Ascesa 6; Laterale 1.6; Trazione 3.7 Fissaggi: Su portato: - Chiodi anulati CNA Ø 4.0 x 50 mm. - Chiodi anulati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Su portante: Supporto legno: - Chiodi anulati CNA Ø 4.0 x 50 mm. - Chiodi anulati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Supporto acciaio: - Bulloni Ø 12 o Ø 10 mm a seconda dello sviluppo (il diametro del bullone non può essere inferiore di più di 2 mm rispetto a quello della foratura). Supporto calcestruzzo: - Tassello meccanico: perno WA M10-78/5 (per SAE200 e 250) e tipo WA M12-104/5 (per SAE300, 340, 380, 440 e 500). - Ancorante chimico: resina AT-HP con barra filettata LMAS M10-120/25 (per SAE200 e 250) e LMAS M12-150/35 (per SAE300, 340, 380, 440 e 500). Supporto muratura cava (verificare la capacità di carico degli ancoraggi): - Resina AT-HP o POLY-GP + barra filettata LMAS M10-120/25 + reticella SH M16-130 (per SAE200 e 250). - Resina AT-HP o POLY-GP + barra filettata LMAS M12-150/35 + reticella SH M20-85 (per SAE300, 340, 380, 440 e 500).
