Descrizione generale

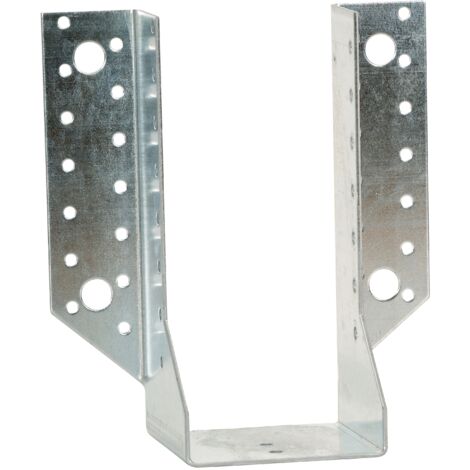

I giunti con ali esterne SAE-SAEL 120x160mm, realizzati in acciaio zincato S250GD + Z275, offrono un'installazione facile e veloce, senza necessità di lavorazioni personalizzate. Questi giunti sono progettati per garantire l'affidabilità del lavoro in diverse applicazioni strutturali.Specifiche tecniche
- Materiale: Acciaio zincato S250GD + Z275 secondo EN 10346
- Spessore: 2 mm
- Dimensioni: Larghezza A: 120 mm, Altezza B: 160 mm, Lunghezza C: 84 mm
- Fissaggi sul supporto: CNA4.0x50 o CSA5.0x40
- Valori caratteristici legno/legno classe C24: Desc. 33.2 kN, Asc. 28.8 kN, Lat. 6.3 kN
Compatibilità e accessori
- Supporto: legno massiccio, legno composito, legno lamellare, calcestruzzo, acciaio
- Fissaggi consigliati: Chiodi ad anello CNA Ø 4,0 x 50 mm, Chiodi ondulati CNA Ø 4,0 x 35 mm, Vite CSA Ø 5,0 x 40 mm, Vite CSA Ø 5,0 x 35 mm
- Ancoraggi per calcestruzzo: Perno WA M10-78/5 e WA M12-104/5, Resina AT-HP con barra filettata LMAS M10-120/25 e LMAS M12-150/35
Installazione
- Su legno: segnare la posizione della trave, premontare le flange, regolare la scarpa, completare il fissaggio e presentare la trave nella scarpa.
- Su calcestruzzo: segnare la posizione dei fori, forare il supporto, presentare la scarpa e fissarla con bulloni di ancoraggio.
Utilizzo
- Ideale per travi, arcarecci, travi lisce e montanti di rivestimento.
- Utilizzato per rinforzare giunti esistenti e arrestare travetti.
