Descrizione generale

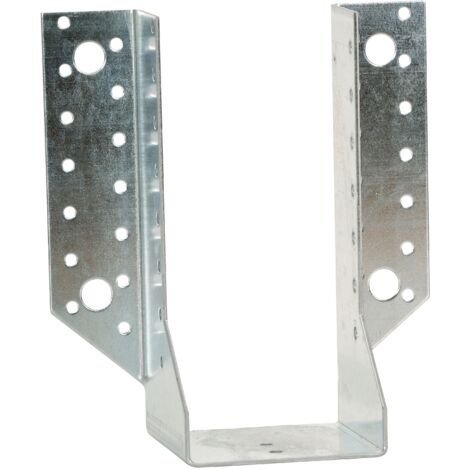

I giunti con alette esterne SAE-SAEL 70x65mm, realizzati in acciaio zincato S250GD + Z275, offrono un'installazione facile e veloce, garantendo affidabilità e solidità nel lavoro. Questi giunti sono progettati per supportare vari materiali, rendendoli ideali per diverse applicazioni nel settore delle costruzioni.Specifiche tecniche
- Dimensioni: Larghezza A: 70 mm, Altezza B: 65 mm, Lunghezza C: 84 mm, Spessore: 2 mm
- Materiale: Acciaio zincato S250GD + Z275 secondo EN 10346
- Fissaggi sul supporto: CNA4.0x50 o CSA5.0x40
- Carico massimo: Valori caratteristici legno/legno classe C24 [kN]: Desc. 6.5; Asc. 5.3; Lat. 1.3; Tratt. 3.9
Compatibilità e accessori
- Supporto: legno massiccio, legno composito, legno lamellare, calcestruzzo, acciaio
- Fissaggi consigliati: Chiodi ad anello CNA Ø 4,0 x 50 mm, Chiodi ondulati CNA Ø 4,0 x 35 mm, Vite CSA Ø 5,0 x 40 mm, Vite CSA Ø 5,0 x 35 mm
- Ancoraggi per calcestruzzo: Perno WA M10-78/5 e WA M12-104/5, Resina AT-HP con barra filettata LMAS M10-120/25 e LMAS M12-150/35
Installazione
- Su legno: segnare la posizione della trave, premontare le flange, regolare la scarpa, completare il fissaggio e presentare la trave nella scarpa.
- Su calcestruzzo: segnare la posizione dei fori, forare il supporto, presentare la scarpa e fissarla con bulloni di ancoraggio.
Utilizzo
- Ideale per travi, arcarecci, travi lisce e montanti di rivestimento.
- Utilizzato per rinforzare giunti esistenti e arrestare i puntoni.
