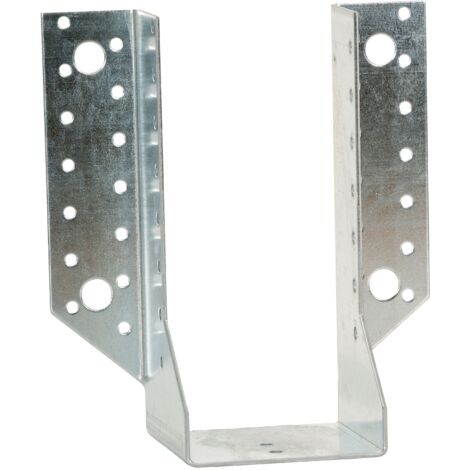

Staffa per carpenteria con ali esterne SIMPSON - L.250 x P.70 x H.90 mm - sp.2 mm - SAE250/70/2

Gli assemblaggi sono affidabili, senza lavorazioni su misura e contribuiscono a rendere l'opera più sicura. Materiale: - Acciaio zincato S250GD + Z275 secondo NF EN 10346 - Spessore: 2 mm. Vantaggi - Installazione rapida e semplice Supporto - Portante: legno massiccio, legno composito, lamellare incollato, calcestruzzo, acciaio - Appoggiato: legno massiccio, legno lamellare incollato, legno composito Campi d'impiego - Travetti, pignoni - Travi lisce e montanti di rivestimento - Battute dei travetti - Rinforzo di assemblaggi esistenti ... Installation: Su legno : 1. Tracciare la posizione della trave appoggiata sul portante 2. Presentare il giunto e fissare provvisoriamente le alette su ciascun lato 3. Regolare il giunto rispetto ai segni: il giunto deve essere leggermente più aperto in alto che in basso per facilitare l'installazione della trave appoggiata 4. Completare il fissaggio su ciascuna aletta 5. Inserire la trave appoggiata nel giunto e fissarla con chiodatura parziale o totale. Su calcestruzzo : Metodo 1: Tracciare la posizione delle forature applicando il giunto sulla trave Metodo 2: Tracciare la posizione della trave sul supporto, presentare il giunto e individuare i centri delle forature - Forare il supporto con una punta adatta - Presentare il giunto e fissarlo al supporto con tasselli di ancoraggio - Inserire la trave appoggiata nel giunto prima di fissarla. Riferimenti: SAE250 - Sviluppo [mm]: 250 - Larghezza [mm]: 24 - 80 mm - Profondità: 84 - Fissaggi sul portato CNA4.0x50 o CSA5.0x40: 7 - Fissaggi sul portante CNA4.0x50 o CSA5.0x40: 12 - Ancoraggi sul portante: 2Ø10 SAE250/70/2 Portato: - Larghezza [mm]: 70 - Altezza [mm]: min 100; max 135 Dimensioni: - Larghezza A: 70 mm - Altezza B: 90 mm - Lunghezza C: 84 mm - Spessore: 2 mm Fissaggi: Numero: - Portante: 12 - Appoggiato: 7 - Tipo CNA4.0x35 Valori caratteristici legno/legno classe C24 [kN]: Desc.11; Asc.9.4; Lat.2.1; Tract.5.9 Fissaggi: Sul portato: - Chiodi annodati CNA Ø 4.0 x 50 mm. - Chiodi annodati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Sul portante: Supporto legno: - Chiodi annodati CNA Ø 4.0 x 50 mm. - Chiodi annodati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Supporto acciaio: - Bulloni Ø 12 o Ø 10 mm secondo lo sviluppo (il diametro del bullone non può essere inferiore di oltre 2 mm rispetto a quello della foratura). Supporto calcestruzzo: - Tassello meccanico: perno WA M10-78/5 (per SAE200 e 250) e tipo WA M12-104/5 (per SAE300, 340, 380, 440 e 500). - Ancorante chimico: resina AT-HP con barra filettata LMAS M10-120/25 (per SAE200 e 250) e LMAS M12-150/35 (per SAE300, 340, 380, 440 e 500). Supporto muratura forata (verificare il recupero dei carichi degli ancoraggi): - Resina AT-HP o POLY-GP + barra filettata LMAS M10-120/25 + retina SH M16-130 (per SAE200 e 250). - Resina AT-HP o POLY-GP + barra filettata LMAS M12-150/35 + retina SH M20-85 (per SAE300, 340, 380, 440 e 500)
