Descrizione generale
Supporto per trave in due pezzi, diviso a destra, progettato per collegamenti tra legno e cemento. L'elemento di sospensione consente di adattarlo a qualsiasi sezione trasversale del legno. Nota: i ganci sono venduti separatamente per ciascun lato di montaggio; selezionare il lato appropriato (sinistro/destro) o acquistare una coppia per un'installazione completa.Specifiche tecniche

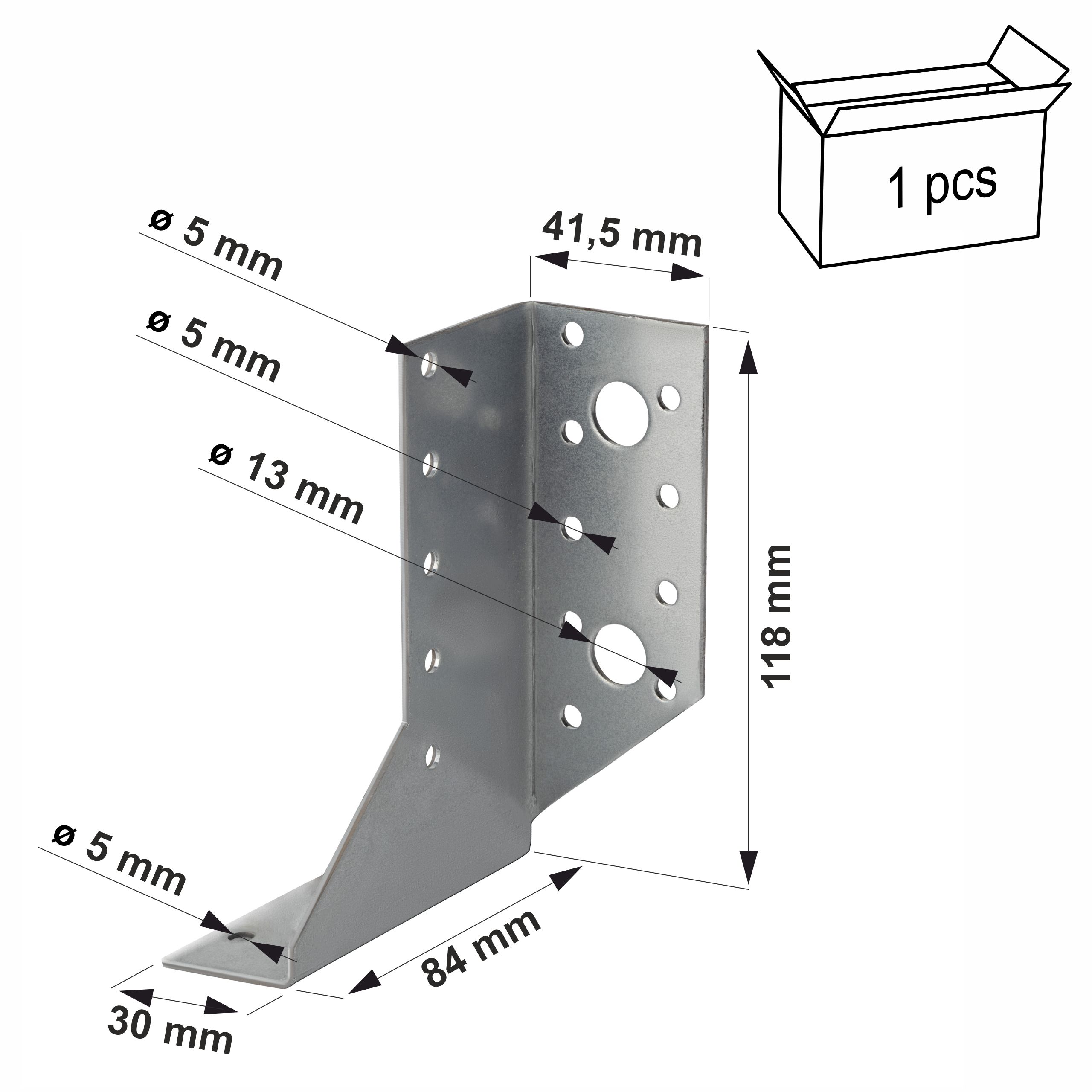

- Modello: SDED300/30
- Lato di montaggio: destra
- Altezza: 118 mm
- Spessore lamiera: 2,0 mm
- Confezione: 1 pz.
- Dimensioni trave secondaria: larghezza 60-250 mm, altezza: 120-177 mm
- Fori trave principale: 9 pz. x Ø 5 mm, 2 pz. x Ø 13 mm
- Fori trave secondaria: 5 pz. x Ø 5 mm
- Materiale: acciaio zincato S250GD Z 275 g/m2 (20 µm)
Installazione

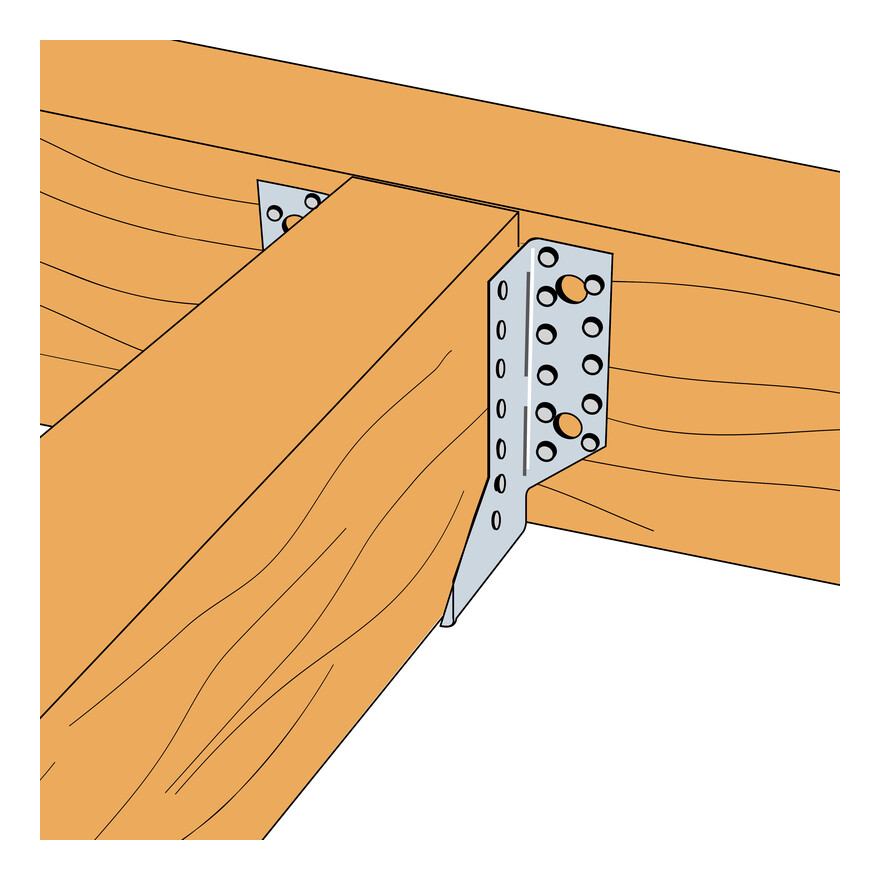

Fissaggio del gancio al legno: utilizzando chiodi ad anello CNA4.0 o viti CSA5.0. Fissaggio del gancio al cemento: utilizzando un ancoraggio meccanico (WA) o chimico (AT-HP) Simpson Strong-Tie.
Utilizzo
Il gancio SDE è progettato per resistere a carichi pesanti, rendendolo ideale per vari tipi di strutture in legno, inclusi i collegamenti tra travi, capriate e altri elementi portanti. Può essere montato sia su superfici orizzontali che verticali, aumentando la sua versatilità.
Altre informazioni
Certificato: ETA-06/0270. Questa norma specifica i requisiti e i metodi di prova per materiali, geometria, resistenza, rigidità e durata degli elementi di fissaggio utilizzati nelle strutture portanti in legno.
