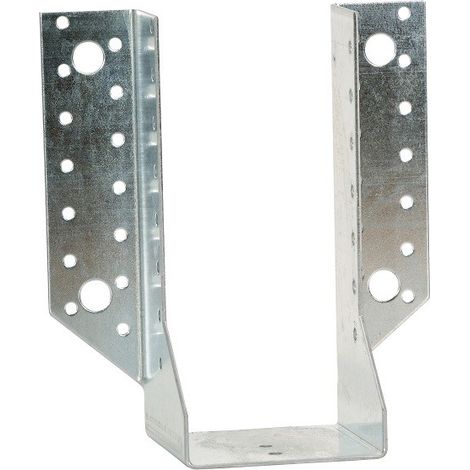

Zanca per carpenteria a alette esterne SIMPSON - Larghezza 440 x Profondità 76 x Altezza 182 mm - sp. 2 mm - SAE440/76/2

Gli assemblaggi sono affidabili, senza lavorazioni su misura e contribuiscono a rendere l'opera più sicura. Materiale: - Acciaio zincato S250GD + Z275 secondo NF EN 10346 - Spessore: 2 mm. Vantaggi - Installazione rapida e semplice Supporto - Portante: legno massiccio, legno composito, lamellare incollato, calcestruzzo, acciaio - Portato: legno massiccio, legno lamellare incollato, legno composito Campi d'impiego - Travetti, pignoni - Travi piane e montanti di rivestimento - Battute dei puntoni - Rinforzo di giunzioni esistenti ... Installazione: Su Legno : 1. Tracciare la posizione della trave portata sul portante 2. Presentare il piatto e prefissare le alette su entrambi i lati 3. Regolare il piatto rispetto ai tracciati: il piatto deve essere leggermente più aperto in alto che in basso per facilitare l'installazione della trave portata 4. Completare la fissazione su ciascuna aletta 5. Inserire la trave portata nel piatto e fissarla con chiodatura parziale o totale. Su Calcestruzzo : Metodo 1: Tracciare la posizione delle forature applicando il piatto sulla trave Metodo 2: Tracciare la posizione della trave sul supporto, presentare il piatto e segnare i centri delle forature - Forare il supporto con una punta adatta - Presentare il piatto e fissarlo al supporto con tasselli di ancoraggio - Inserire la trave portata nel piatto prima di fissarla. Riferimenti: SAE440 - Sviluppo [mm]: 440 - Larghezza [mm]: 24 - 156 mm - Profondità: 84 - Fissaggi sul portato CNA4.0x50 o CSA5.0x40: 15 - Fissaggi sul portante CNA4.0x50 o CSA5.0x40: 28 - Ancoraggi sul portante: 4Ø12 SAE440/76/2 Portato: - Larghezza [mm]: 75 - Altezza [mm]: min 197; max 273 Dimensioni: - Larghezza A: 76 mm - Altezza B: 182 mm - Lunghezza C: 84 mm - Spessore: 2 mm Fissaggi: Numero: - Portante: 28 - Portato: 15 - Tipo CNA4.0x35 Valori caratteristici legno/legno classe C24 [kN]: Disc. 37.7; Asc. 33.2; Lat. 7.3; Traz. 13.7 Fissaggi: Sul portato: - Chiodi annodati CNA Ø 4.0 x 50 mm. - Chiodi annodati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Sul portante: Supporto legno: - Chiodi annodati CNA Ø 4.0 x 50 mm. - Chiodi annodati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Supporto acciaio: - Bulloni Ø 12 o Ø 10 mm a seconda dello sviluppo (il diametro del bullone non può essere inferiore di oltre 2 mm rispetto a quello della foratura). Supporto calcestruzzo: - Tassello meccanico: tassello WA M10-78/5 (per SAE200 e 250) e tipo WA M12-104/5 (per SAE300, 340, 380, 440 e 500). - Ancorante chimico: resina AT-HP con barra filettata LMAS M10-120/25 (per SAE200 e 250) e LMAS M12-150/35 (per SAE300, 340, 380, 440 e 500). Supporto muratura forata (verificare la ripresa di carico degli ancoraggi): - Resina AT-HP o POLY-GP + barra filettata LMAS M10-120/25 + retina SH M16-130 (per SAE200 e 250). - Resina AT-HP o POLY-GP + barra filettata LMAS M12-150/35 + retina SH M20-85 (per SAE300, 340, 380, 440 e 500).
