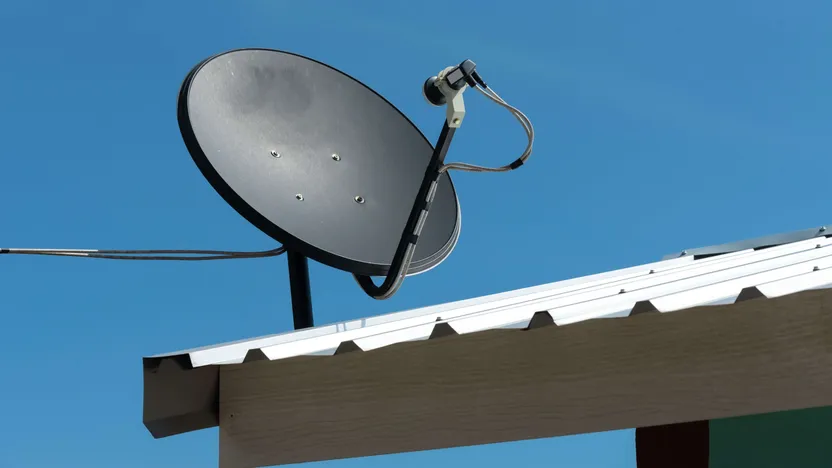

Come installare una parabola satellitare

Astra, Hotbird, Eutelsat, sono i nomi dei satelliti geostazionari a disposizione degli europei. A seconda del pacchetto televisivo da te scelto, devi installare un’antenna satellitare, più comunemente conosciuta come parabola, che permette di ricevere il segnale emesso dal satellite.

L'antenna parabolica è costituita da un disco riflettore di forma parabolica che serve a captare le onde emesse da un satellite, generalmente situato a 36.000 km dal punto di ricezione, per concentrarle su un punto focale, un componente elettronico chiamato LNB o Low Noise Block che le trasforma in seguito in un segnale elettrico.

Questo segnale viene poi instradato attraverso un cavo coassiale verso un decoder associato ad un televisore che ritraduce il segnale elettrico in immagini. Per orientare la parabola in modo soddisfacente e puntarla in maniera corretta verso il satellite, è necessario procedere a un’installazione e a un puntamento minuzioso.

Fasi di realizzazione

1. Scelta del posizionamento

2. Fissaggio della parabola

3. Collegamento dei cavi

4. Puntamento della parabola.

Composizione di un kit di ricezione parabolica

• Il supporto d’acciaio zincato o cadmiato è per la maggior parte dei casi costituito da un tubo a gomito, dotato alla base di una piastra da fissare al muro o ad un camino.

• Le staffe di fissaggio collegano la parabola al tubo di supporto.

• La parabola d’acciaio o d’alluminio può essere di diverse forme. Garantisce la qualità della ricezione del satellite puntato.

• Il braccio di supporto della testa è fissato alla parabola pre-forata. Mantiene la testa della parabola ad una distanza fissa definita dal fornitore del kit.

• La testa LNB è il fulcro della concentrazione delle onde riflesse dalla parabola. È fragile e necessita di una cura estrema. Può essere sostituita in caso di guasto.

• Il cavo coassiale, preferibilmente schermato, è composto da un corpo centrale di rame rigido, isolato dalla treccia o dalla lamina di alluminio e protetto da un rivestimento esterno impermeabile.

• I connettori F da posizionare all’estremità del antenne TV e satelliti">cavo coassiale devono essere collegati sia alla testa che al decoder.

In alcuni casi, per ricevere il segnale da satelliti diversi, si può avere un gruppo con doppia testa, più teste o con un motore sul supporto per orientare la parabola verso diversi satelliti. In quest’ultimo caso, è possibile mediante un telecomando, spostare la parabola su posizioni prestabilite.

I satelliti europei sono posizionati in un'orbita geostazionaria verso sud. Bisogna perciò trovare un posizionamento in questa direzione. Assicurati che lo spazio sia sgombro e che non ci sia alcuno ostacolo che possa intralciare la ricezione delle onde (alberi, edifici).

Considera che la parabola ha una superficie ampia esposta al vento e che non è necessario fissarla troppo in alto. La base di un camino la cui solidità deve essere verificata o la parte superiore di un muro possono andare più che bene. Misura la distanza tra il tuo impianto e il decoder. Se è maggiore di 50 m, è necessario prevedere un digitale terrestre, antenne, satellitari e connettori">amplificatore di segnale.

Una volta scelto il luogo di installazione, assicurati che la parabola possa essere ruotata di almeno 20° da una parte all’altra del supporto per permettere la regolazione. Fissa la piastra di supporto con dei tasselli e un trapano a percussione.

Aiutandoti con una livella a bolla, verifica la perfetta verticalità del supporto (importante per la regolazione dell’angolo di ricezione). Assembla il braccio e la testa LNB e fissa il tutto sulla parabola. Posiziona poi l’insieme sul supporto principale aiutandoti con le staffe di fissaggio fornite.

A seconda della tua posizione, una tabella riepilogativa del fornitore ti indicherà l’azimut (angolo di rotazione orizzontale espresso in gradi rispetto al nord magnetico, ad esempio azimut 180°) e l’angolo di inclinazione ideale per una ricezione ottimale. Procedi alla regolazione e al fissaggio, tenendo conto di questi criteri.

Sul web puoi trovare diversi siti che ti permettono di trovare l'elevazione e l'azimut partendo dalle coordinate del luogo dove vuoi posizionare l'antenna e dalla posizione del satellite in gradi.

Stendi il cavo coassiale fino al decoder. Monta i connettori F su entrambi i lati del cavo e collegali. Dopo aver collegato il decoder al televisore, accendilo e impostalo sul canale desiderato a seconda del satellite (per esempio, per la regolazione del satellite Astra, imposta il decoder su AV).

Oggigiorno, il puntamento definitivo è facilitato dalle indicazioni precise date sullo schermo dal decoder. I professionisti possiedono dispositivi che permettono loro di regolare la parabola da soli. L’aiuto di un’altra persona (vicina al televisore) ti sarà prezioso per guidarti nel puntamento definitivo.

Una volta individuato verso quale satellite la tua parabola deve puntare, orientala con una bussola nella direzione data. Una volta ottenuto il giusto puntamento, stringi le staffe.

Esistono delle applicazioni per tablet e smartphone utili per la regolazione delle parabole. Queste applicazioni, supportate da una bussola virtuale e spesso fornite dai proprietari dei satelliti, mostrano:

• la geolocalizzazione della tua casa;

• la posizione del satellite;

• la regolazione dell'elevazione;

• la regolazione dell'azimut;

• la regolazione dell'inclinazione.

Una volta fissata la parabola, non dimenticarti di fissare il cavo coassiale che arriva al decoder. Evita curve e bruschi cambi di direzione. In caso di passaggio attraverso le finestre, utilizza dei raccordi piatti passafinestra per non danneggiare il cavo.

Competenze

Per installare una parabola dovrai saper utilizzare un trapano, scegliere dei tasselli adatti al supporto e saper utilizzare una bussola. Inoltre, dovrai realizzare dei semplici collegamenti (cavo coassiale e spine) e stendere i cavi. È fondamentale lavorare riducendo al minimo il rischio di incidenti: se lavori in altezza, utilizza un’imbracatura di sicurezza.

Tempo di realizzazione

3 ore

Numero di persone

1 o 2 per le regolazioni

Strumenti e materiali di consumo

• Metro a nastro

• Livella a bolla

• Bussola

• Scala o sgabello

• Trapano a percussione

• Tasselli

• Martello

• Chiavi piatte o a pipa

• Pinze tronchesi o pinze spelafili per asportare il materiale dielettrico dal cavo coassiale

• Gaffette o fermacavi

• Fascette stringicavo e clip

• Pinza per fascette

• Pistola per colla

• Colla
