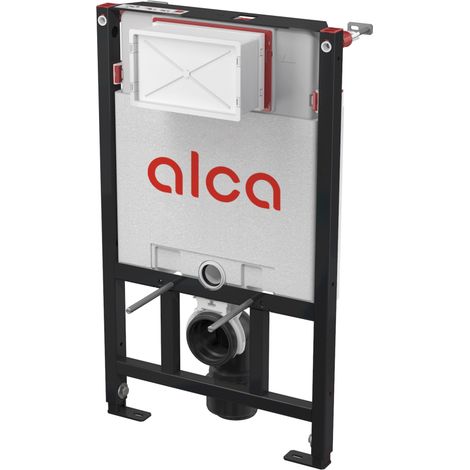

Alca - Installazione a parete per WC sospeso, dispenser di pastiglie, per installazione a secco, altezza di costruzione 0,86 m AM101/850

Sistema di installazione pre-murale per installazione a secco (in cartongesso)

• per appendere la toilette
• per il montaggio davanti a una parete portante o in una costruzione in cartongesso
• per pavimenti di spessore 0-200 mm
• Per il montaggio di un WC sospeso con distanza di collegamento di 180 mm o 230 mm.
• Include un dispenser di tavolette igieniche

Caratteristiche

• gambe di prolunga di ancoraggio regolabili con freno nell'intervallo 0-200 mm
• meccanismo di scorrimento del portarifiuti in otto posizioni ad una distanza di 0-93 mm
• Valvola d'angolo con opzione di collegamento al sistema di tubature Mepla
• la struttura del telaio consente l'ancoraggio a una parete divisoria in cartongesso sufficientemente portante o davanti a una parete portante
• il sistema installato è rivestito di cartongesso e non sono necessari ulteriori elementi di rinforzo o di ancoraggio
• La struttura dell'isolamento in polistirolo impedisce la formazione di condensa sulla superficie della cisterna e attutisce la trasmissione di vibrazioni da questa alla struttura dell'edificio
• Preparazione per il collegamento di un supporto con adattatore DG1/2" per sedili bidet e docce
• Le cerniere per serbatoi con materiale bicomponente isolano la trasmissione delle vibrazioni dagli edifici
• possibilità di ribaltare il serbatoio per facilitare l'installazione in edifici in legno o celle mobili
• doppio scarico regolabile in modo indipendente con riserva igienica
• Opzione di integrazione del risciacquo a distanza o a sensore
• compatibile con tutti i pulsanti di comando Alca, ad eccezione dei pulsanti sensore e della LUCE NOTTURNA
• lavori di manutenzione senza l'uso di attrezzi
• ingresso acqua centrale posteriore/superiore
• La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
• la copertura del foro di servizio semplifica l'installazione e impedisce la penetrazione di umidità e sporco
• profondità di installazione regolabile nell'intervallo 20-95 mm
• Profondità di montaggio 125 mm
• Materiale della struttura portante: metallo verniciato a polvere

Parametri tecnici

• collegamento all'acqua dal retro o dall'alto tramite i fori di montaggio G1/2".
• Intervallo di pressione funzionale dell'acqua 0,05 - 1,6 MPa
• intervallo di pressione dell'acqua consigliato 0,3 - 0,5 MPa
• Sciacquone grande 6 - 9 l
• piccolo scarico 2,5 - 3,5 l
• Impostazione standard del risciacquo maggiore 6 l
• Impostazione standard del risciacquo minore 3 l
• Riserva igienica 3 l
• Capacità della cisterna 9 l
• test di carico 400 kg

La fornitura include:

• Cisterna con valvole di carico e scarico
• telaio autoportante
• Raccordo da 1/2" per collegamento idrico con valvola angolare Schell integrata 1/2"–3/8"
• set di fissaggio: vite Ø8×60 - 4 pz., tassello Ø12 - 4 pz.
• set di fissaggio per fissare la tazza del WC: asta filettata M12 – 2 pezzi, rondelle – 4 pezzi, coperchio – 2 pezzi, dadi – 2 pezzi, protezione filettata – 2 pezzi.
• gomito per rifiuti HT 90/90 polietilene, PE-HD
• riduzione dei rifiuti HT 90/110 polietilene, PE+HD
• Guarnizione di ingresso, premistoppa in polipropilene, guaina di rivestimento
• Guarnizione di scarico e raccordo in polipropilene, con guarnizione del raccordo
• Una serie di coperture di installazione per proteggere i fori di collegamento durante l'installazione del sistema
• Copertura del foro di servizio in due pezzi, facilmente accorciabile
• Kit di inserimento compresse per WC
