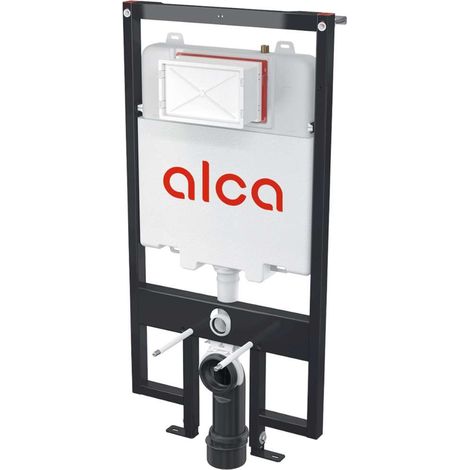

Alca - Elemento di installazione a parete, modulo in gesso, con cassetta di risciacquo AM101/1000

Sistema di installazione pre-murale per installazione a secco (in cartongesso)

• Piedini di ancoraggio regolabili con freno nell'intervallo 0-200 mm
• marcatura visibile delle linee di livellamento e centrali
• meccanismo di scorrimento del portarifiuti in otto posizioni ad una distanza di 0-93 mm
• Valvola d'angolo con opzione di collegamento al sistema di tubature Mepla
• Il design del telaio consente l'ancoraggio a una parete divisoria in cartongesso sufficientemente portante o davanti a una parete portante.
• il sistema installato è tamponato con cartongesso e non sono necessari ulteriori elementi di rinforzo o ancoraggio
• La struttura dell'isolamento in polistirolo impedisce la formazione di condensa sulla superficie della cisterna e attutisce la trasmissione di vibrazioni da questa alla struttura dell'edificio
• predisposizione per collegamento supporto con passaggio DG1/2" per sedili bidet e docce
• Risciacquo a 2 volumi regolabili individualmente, con riserva igienica
• Opzione di integrazione del risciacquo a distanza o a sensore
• compatibile con tutti i pulsanti di controllo Alcadrain
• lavori di manutenzione senza l'uso di attrezzi
• ingresso acqua centrale posteriore/superiore
• La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
• la copertura del foro di servizio semplifica l'installazione e impedisce la penetrazione di umidità e sporco
• profondità di montaggio regolabile nell'intervallo 20-95 mm
• Profondità di montaggio 125 mm
• Materiale della struttura portante: metallo verniciato a polvere

Utilizzo

• Per WC sospesi
• Per il montaggio davanti a pareti portanti o in un strutture in cartongesso
• Per spessore pavimento 0-200 mm.
• Per il montaggio di un WC sospeso con distanza di collegamento di 180 mm o 230 mm.

Parametri tecnici

• Allacciamento idrico posteriore o superiore tramite fori di montaggio G1/2"
• Intervallo funzionale della pressione dell'acqua 0,05-0,8 MPa.
• Intervallo consigliato di pressione dell'acqua 0,3-0,5 MPa.
• Risciacquo maggiore 6-9 - 9 l
• Risciacquo minore 2,5-3,5 – 3,5 l
• Impostazione standard del risciacquo maggiore 6 l
• Impostazione standard del risciacquo minore 3 l
• Riserva igienica 3 l
• Capacità della cisterna 9 l
• Test di carico 400 kg

La confezione comprende: serbatoio con raccordi per il riempimento e lo scarico, telaio autoportante, raccordo da 1/2" per l'allacciamento dell'acqua con valvola angolare Schell 1/2" - 3/8" integrata, vite del meccanismo 2 pz, set di fissaggio: vite Ø8x60 - 4 pz, tassello Ø12 - 4 pz, materiale di fissaggio per il vaso: Asta filettata M12 - 2 pezzi, rondelle - 4 pezzi, tappo - 2 pezzi, dado - 2 pezzi, protezione per la filettatura - 2 pezzi, gomito di scarico HT90/110 in polietilene, PE-HD, guarnizione d'ingresso, raccordo in polipropilene, inserto avvolgente, guarnizione di scarico, ponticello in polipropilene, guarnizione del ponticello, set di tappi di installazione per la protezione dei fori di collegamento durante l'installazione del sistema, copertura del foro di servizio in due pezzi, facilmente accorciabile.

Foto illustrativa
