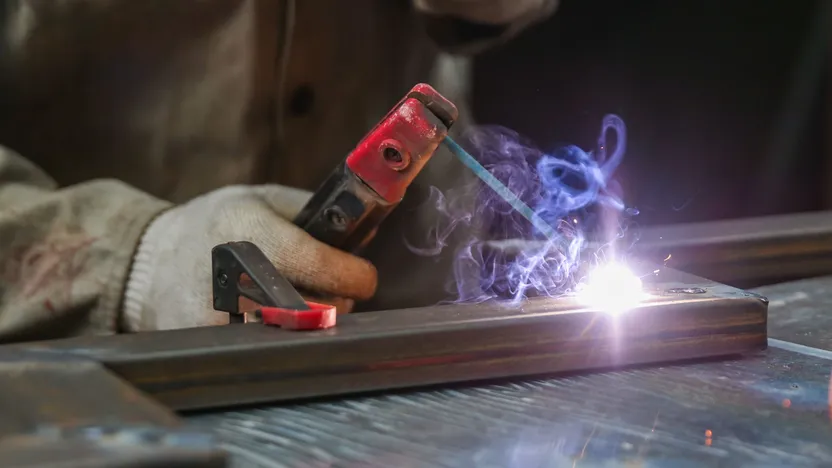

Come scegliere un porta elettrodo ed un morsetto di messa a terra per saldare ad arco ?

Molto spesso, quando si acquista una saldatrice ad arco MMA (Manual Metal Arc), gli accessori in dotazione, incluso il morsetto porta elettrodo, sono generici e vengono abbinati alla saldatrice per ottimizzare l'offerta commerciale del prodotto e per soddisfare la maggioranza degli utenti.Se inizialmente il morsetto porta elettrodo originale è in grado di soddisfare le tue esigenze, se sei un professionista o se lo sarai in futuro gli troverai presto difetti e svantaggi. Non ti preoccupare, proprio come la penna è l'estensione della mano di uno scrittore, il porta elettrodo può diventare, a costi ragionevoli, lo strumento che ti permetterà di ottimizzare la saldatura e di acquisire la « mano » personale nel modo di saldare. In questo campo la scelta è varia e di qualità.La saldatura può durare ore di conseguenza, la presa, il buon bilanciamento, il peso e la funzionalità sono i criteri di scelta da tenere in considerazione per affinare la ricerca del tuo strumento ideale.Da verificare obbligatoriamente: il marchio CE e la garanzia di conformità secondo la norma europea CE-EN 60974-11.

Caratteristiche

Una pinza per saldare è composta da due elementi : il manico e la testa. E ci sono due tipi di pinza porta elettrodi : a leva o a vite.I morsetti per elettrodi sono comunemente disponibili da 250 A fino a 400 A (ampere) o 500 AVerifica il diametro massimo degli elettrodi : definisce il massimo amperaggio accettato dalla pinza e dal cavo collegato alla saldatrice. Non è necessario un morsetto da 400 A se l'elettrodo massimo utilizzato è da 3,2 mm di diametro. Nell'uso intensivo il morsetto si riscalda. Si consiglia quindi un supporto per elettrodi con impugnatura ventilata. La testa del morsetto è la parte più esposta alla fiamma, alle radiazioni e agli urti. Per alcuni, sono disponibili anche pezzi di ricambio.

Clip per elettrodo a leva

Manico e testa realizzati in poliammide caricata vetro con ganasce in ottone con angoli di posizionamento dell'elettrodo predefiniti e sgancio dell'asta da saldare mediante leva laterale. L'espulsione del « terminale » può essere eseguita con una sola mano. Disponibile per 200 A, 250 A, 300 A, 350 A e 400 A.

Pinze per elettrodi a vite

L'elettrodo viene serrato nella testa (a sinistra o a destra a seconda del modello), per cambiare il suo angolo di inclinazione, inclinarlo leggermente. Sono realizzati di resina caricata vetro. Esistono modelli angolati che soddisferanno i puristi.Il punto di attacco del morsetto deve assolutamente corrispondere alla sezione del cavo. Quindi, se non cambi il cavo, acquista la pinza che vi si adatta bene. In alternativa è possibile acquistare un kit pinza-cavo-connettore già pronto ! In questo caso è sufficiente controllare la corrispondenza del connettore con la base della saldatrice.Se sei nel dubbio, scegli entrambi i tipi di pinze !

Il morsetto di massa, noto anche come pinza di messa a terra, è l'accessorio che va di pari passo con il morsetto porta elettrodo. Deve sempre essere posizionato il più vicino possibile al giunto di saldatura per una qualità della saldatura ottimale.

Caratteristiche

I morsetti di massa sono disponibili in diverse configurazioni.

Pinza a coccodrillo in ottone o acciaio

Controlla l'apertura tra gli i becchi, più grande è l'apertura e meglio è. Se i contatti sono di rame, allora è sicuramente la migliore scelta !

Morsetto di massa a ganascia

Ganasce in ottone, vite di serraggio con impugnatura. Protezione del cavo mediante guaina in neoprene.

Morsetto di massa serra-giunto

Progettato specificamente per una maggiore capacità di serraggio.

Morsetto di massa magnetico

Dovremmo parlare di tenaglie in questo caso ? Questo strumento rappresenta un'alternativa interessante a condizione che il giunto saldato abbia una superficie di contatto equivalente a quella del magnete. Vantaggio : nessun restringimento ! Questo strumento deve essere scelto tenendo conto della sezione del cavo da collegare. I modelli sono disponibili da 250 a 500 A. Se devi saldare pezzi in acciaio inossidabile.... nessuna magnetizzazione ! Da qui l'interesse di avere un morsetto di massa di ogni tipo. Il connettore consente di cambiarlo in un batter d'occhio.

Il cavo di saldatura, chiamato cavo secondario, collega il connettore della saldatrice al morsetto porta elettrodo e al morsetto di messa a terra.Il cavo secondario è definito dalla sua sezione misurata in mm² ed è composto da un trefolo di filo di rame solitamente ricoperto di PVC. Deve soddisfare lo standard H 01 N2 E e H 01 N2 che definisce la flessibilità del cavo. Se ne trovano in diversi colori, a me piace il rosso !Utilizzare la lunghezza del cavo minima consente di evitare il surriscaldamento e di conseguenza la perdita di carico.

Caratteristiche del cavo di saldatura per scegliere la sezione

Sulle grandi postazioni di saldatura dei nostri nonni, il collegamento dei cavi di saldatura veniva effettuato per mezzo di tasselli bullonati che dovevano essere smontati con la chiave. Questa operazione è iniziata spesso con un leggendario : « Oh, dove ho messo la chiave? »Negli ultimi anni si sono affermati dei nuovi sistemi di collegamento per cavi omologati CE. Sono chiamati connettori. Del tipo a baionetta, con i quali è possibile bloccare facilmente i connettori per garantire il miglior contatto tra gli stessi. Il corpo è in ottone ricoperto di neoprene.La saldatrice ha due connettori femmina da 1/4 di giro identici.Il cavo di terra e il cavo del morsetto hanno un connettore maschio da 1/4 di giro. Sono identici per la semplice ragione che è possibile cambiare la polarità a seconda della saldatura da eseguire o del tipo di elettrodo utilizzato.Anche in questo caso ci sono sezioni diverse da rispettare in base all'amperaggio.

• Presa femmina da 10-25 mm² per corrente massima 250 A (fissa su saldatrice).

• Connettore maschio da 10-25 mm² per intensità massima 250 A.

• Connettore femmina da 10-25 mm² per intensità massima 250 A.

A volte potrebbe essere necessaria una lunghezza maggiore per il cavo di serraggio. La soluzione è creare una prolunga utilizzando il cavo in base ai criteri di amperaggio inserendo alle estremità un connettore maschio e un connettore femmina. Rispettare le lunghezze minime per evitare perdite di intensità !

Manterrai la tua attrezzatura per un lungo periodo di tempo se ti preoccupi di riporla dopo ogni utilizzo.I rottami di scarto e la polvere non vanno d'accordo con i cavi di saldatura ! E se il cavo del morsetto è danneggiato, il flash o la formazione dell'arco fuori tempo ti ricorderanno la necessità di fare manutenzione sui tuoi attrezzi.La postazione di lavoro deve essere sempre ventilata e una maschera da saldatore è fondamentale !
