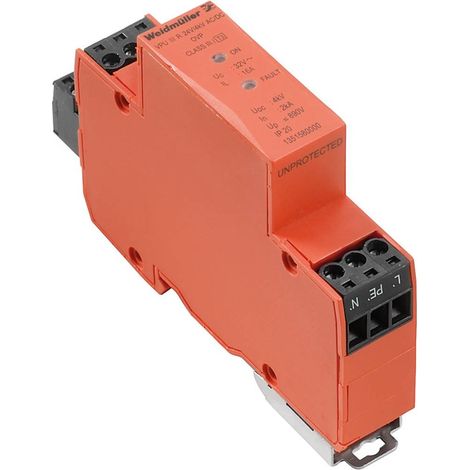

Weidmüller 1351580000 VPU III R 24V/4kV Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distrib
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Colore | Arancione | |||||||||||||||||||||
| Dimensione del prodotto, larghezza | 18 mm | |||||||||||||||||||||
| Dimensione, profondità | 71.5 mm | |||||||||||||||||||||
| Dimensioni prodotto Altezza | 102 mm | |||||||||||||||||||||
| Dispersione | 2 kA | |||||||||||||||||||||
| Intervallo temperatura di esercizio | Da -5 °C a +40 °C °C | |||||||||||||||||||||
| Protezione da sovratensioni per | Armadi di distribuzione | |||||||||||||||||||||
| Tempo di risposta (dettagli) | ≤ 100 ns | |||||||||||||||||||||
| Tensione nom. | 24 V/AC, 32 V/DC | |||||||||||||||||||||
| Tipo | PU III R 24V/4kV | |||||||||||||||||||||
| Tipo di protezione | IP20 | |||||||||||||||||||||
| Ulteriori dati tecnici | Lunghezza di spellatura | 5 mm Lunghezza spellatura collegamento di dimensionamento | 7 mm Tipo di collegamento | collegamento a vite Coppia di serraggio, max. | 0,5 Nm Coppia di serraggio, min. 0,4 Nm Struttura | Alloggiamento di installazione, 1 TE, Inta IP20 Tensione continua massima, Uc (AC) | 32 V. Tensione continua massima, Uc (DC) | 42 V. Campo di serraggio, max. | 2,5 mm² Campo di serraggio, min. | 0,5 mm² Resistenza ai cortocircuiti ISCCR | 1,5 kA Temperatura d'immagazzinamento | da -40 °C a 70 °C. Sezione di collegamento conduttore, a un filo, max. | 1,5 mm² Sezione di collegamento conduttore, a filo sottile, max. | 2,5 mm² Sezione di collegamento conduttore, a più fili, max. | 2,5 mm² Corrente nominale IN | 16 A. Peso netto | 84 g Indicatore di funzione ottico | LED verde OK, LED rosso = scaricatore difettoso, sostituire Numero poli | 1 Livello di protezione SU (tip.) | ≤ 220 V Guida portante TS 35 Categoria di sovratensione | II Grado di inquinamento | 3 |
Lunghezza di spellatura: 5 mm
Lunghezza spellatura collegamento di dimensionamento: 7 mm
Tipo di collegamento: collegamento a vite
Coppia di serraggio, max.: 0,5 Nm
Coppia di serraggio, min. 0,4 Nm
Struttura: Alloggiamento di installazione 1 TE, Inta IP20
Tensione continua massima, Uc (AC): 32 V.
Tensione continua massima, Uc (DC): 42 V.
Campo di serraggio, max.: 2,5 mm²
Campo di serraggio, min.: 0,5 mm²
Resistenza ai cortocircuiti ISCCR: 1,5 kA
Temperatura d'immagazzinamento: da -40 °C a 70 °C.
Sezione di collegamento conduttore, a un filo, max.: 1,5 mm²
Sezione di collegamento conduttore, a filo sottile, max.: 2,5 mm²
Sezione di collegamento conduttore, a più fili, max.: 2,5 mm²
Corrente nominale IN: 16 A.
Peso netto: 84 g
Indicatore di funzione ottico: LED verde OK, LED rosso = scaricatore difettoso, sostituire
Numero poli: 1
Livello di protezione SU (tip.): ≤ 220 V
Guida portante TS 35
Categoria di sovratensione: II
Grado di inquinamento: 3
Protezione da sovratensione
Protezione contro le sovratensioni di tipo III Scaricatore compatto di tipo III per protezione AC/DC a norma IEC 61643-11:2012 Idoneo alla protezione di morsetti Installazione in prossimità dell'apparecchio da proteggere Utilizzabile come scaricatore one port con correnti nominali superiori a 16 A.
Punti di forza e dettagli
PU III R 24V/4kV
Requisiti di sistema
null
Caratteristiche
- MarcheWEIDMULLER
- Larghezza90 mm
- Peso1000 g
- Tensione elettrica24 V
- Intensità di corrente16 A
