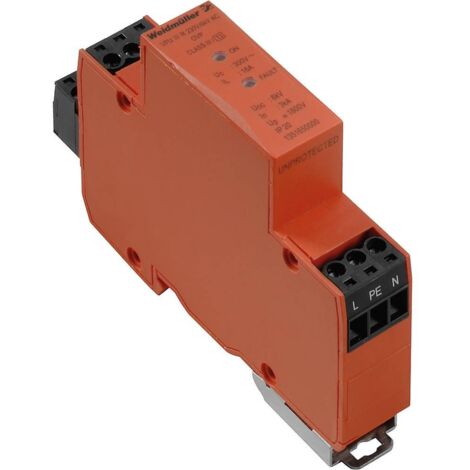

Weidmüller VPU III R 230V/6KV AC Scaricatore di sovratensione, Bassa tensione, con contatto di segnalazione remota, Monofase, 1351650000

Acquisti per la tua azienda?

Prezzi negoziati IVA esclusa fino a -20%

Passa a un account pro
Prodotto simile consegnato con
66,77 €
10
Venduto da Raleo Home

Questi articoli potrebbero interessarti !

A9L15692SCHNEIDER ELECTRIC

A9L15692

12

Confronta con articoli simili

Informazioni sul prodotto

Descrizione

Weidmüller VPU III R 230V/6KV AC Scaricatore di sovratensione, Bassa tensione, con contatto di segnalazione remota, Monofase, 1351650000

  • Versione: Scaricatore di sovratensione, bassa tensione, con contatto di segnalazione remota, Monofase
  • Profondità: 71,5 mm
  • Altezza: 102 mm
  • Larghezza: 18 mm
  • Peso netto: 77 g
  • Temperatura di stoccaggio: -40 °C...70 °C
  • Temperatura di esercizio: -40 °C...70 °C
  • Umidità: 5...95 % umidità relativa
  • Lunghezza spelatura: 5 mm
  • Coppia di serraggio max.: 0,5 Nm
  • Sezione conduttore collegabile, a filo singolo, max.: 1,5 mm²
  • Sezione di collegamento conduttore, rigido, min.: 0,2 mm²
  • Versione: con contatto di segnalazione remota
  • Forma costruttiva: Alloggiamento per installazione, 1 TE
    Insta IP20
  • Classe di infiammabilità secondo UL 94: V-0
  • Colore: arancione
  • Indicatore di funzione ottico: LED verde OK
    LED rosso = scaricatore difettoso
    sostituire
  • Guida DIN: TS 35
  • Grado di sporcizia: 2
  • Categoria di sovratensione: II
  • Corrente di scarica (Tipo III): 3 kA
  • Protezione: 16 A
  • Classe di prova secondo EN 61643-11: T3
  • Classe di prova secondo IEC 61643-11: Tipo III
  • Tempo di risposta / tempo di rilascio: ≤ 100 ns
  • Coordinamento energetico (≤10 m): Tipo II
    Tipo III
  • Gamma di frequenza, max.: 60 Hz
  • Gamma di frequenza, min.: 50 Hz
  • Tensione massima continua, Uc (AC): 300 V
  • Fusibile di protezione integrato: No
  • Impulso combinato UOC: 6 kV
  • Resistenza al cortocircuito ISCCR: 1,5 kA
  • Corrente di dispersione a Un: 30 µA
  • Contatto di segnalazione: 250 V 10 A 1 NC
  • Tensione nominale (AC): 230 V
  • Corrente nominale IN: 16 A
  • Forma di rete: Monofase
  • Frequenza di rete a 250 Vmax: 50...60 Hz
  • Numero di poli: 2
  • Corrente del conduttore di protezione IPE: 30 µA
  • Livello di protezione Up a IN (L/N-PE): ≤ 1,8 kV
  • Sovratensione temporanea - TOV: 438 V
  • Lunghezza spelatura: 7 mm
  • Lunghezza di spellatura Allacciamento di dimensionamento: 7 mm
  • Coppia di serraggio, min.: 0,4 Nm
  • Coppia di serraggio max.: 0,5 Nm
  • Area di serraggio, attacco nominale: 2,5 mm²
  • Campo di serraggio, min.: 0,5 mm²
  • Sezione di collegamento conduttore, rigido, min.: 0,13 mm²
  • Sezione conduttore collegabile, a filo singolo, max.: 2,5 mm²
  • Sezione del conduttore di collegamento, a filo sottile, min.: 0,5 mm²
  • Sezione di collegamento del conduttore, flessibile, max.: 2,5 mm²
  • Sezione di collegamento del conduttore, flessibile, con puntalino (DIN 46228-1), min.: 0,5 mm²
  • Sezione di collegamento del conduttore, flessibile, con puntalino (DIN 46228-1), max.: 2,5 mm²
  • Sezione di collegamento del conduttore, a più fili, min.: 0,5 mm²
  • Sezione di collegamento del conduttore, a più fili, max.: 2,5 mm²
  • Numero di poli: 2
  • Colore: arancione
  • Produttore: Weidmüller
  • Codice articolo: 1351650000
  • Versione: Scaricatore di sovratensione, bassa tensione, con contatto di segnalazione remota, Monofase
  • Profondità: 71,5 mm
  • Altezza: 102 mm
  • Larghezza: 18 mm
  • Peso netto: 77 g
  • Temperatura di stoccaggio: -40 °C...70 °C
  • Temperatura di esercizio: -40 °C...70 °C
  • Umidità: 5...95 % umidità relativa
  • Lunghezza spelatura: 5 mm
  • Coppia di serraggio max.: 0,5 Nm
  • Sezione conduttore collegabile, a filo singolo, max.: 1,5 mm²
  • Sezione di collegamento conduttore, rigido, min.: 0,2 mm²
  • Versione: con contatto di segnalazione remota

VPU III R 230V/6KV AC scaricatore di sovratensione


Protezione da sovratensione conforme ai requisiti della Classe III secondo IEC 61643-11, EN61643-11:2013, lo scaricatore serve come protezione da sovratensione e viene impiegato in applicazioni secondo IEC 61643-12. Lo scaricatore viene installato in prossimità dei dispositivi da proteggere in un comune quadro/armadio di distribuzione. Il VPU III R 230V viene collegato tra la fase e il neutro verso il sistema di terra. Con dispositivo di disconnessione termica del varistore. Se la protezione non è più presente, il colore dei LED passa da verde a rosso. Inoltre, lo stato di funzionamento viene segnalato tramite un contatto di segnalazione a potenziale zero (NC). Tensione nominale : 230 Vac In/max (8/20µs): 3 kA Livello di protezione <, 1,8 kV Corrente di carico Il: 16A Uscita di segnalazione a distanza: Contatto NC: 250V/0,5A 48VDC/0,1A Tipo: Weidmüller VPU III R 230V Cod. art. 1351650000 o equivalente

VPU III


Protezione da sovratensione tipo III

  • Scaricatore compatto di tipo III , per la protezione AC/DC secondo IEC61643-11:2012
  • Adatto per la protezione dei dispositivi finali
  • Luogo di installazione vicino all'apparecchio da proteggere
  • Utilizzabile come scaricatore one port per correnti nominali >,16 A

VARITECTOR PU III


Con VARITECTOR PU III viene supportata la protezione da sovratensione per i terminali per un
concetto di protezione continuo. Soprattutto nel settore industriale si rende necessario
un montaggio su guida di supporto. Per questa ragione il design della
custodia è adattato alla quota di montaggio standardizzata.

  • Disponibile nelle tensioni nominali 12 V, 24 V, 48 V, 120 V e 230 V
  • Gli scaricatori a innesto consentono una sostituzione rapida e sicura in caso di manutenzione
  • Segnalazione di stato affidabile grazie al contatto di segnalazione a distanza

Protezione contro fulmini e sovratensioni nei sistemi energetici

Protezione contro le sovratensioni di TIPO III

Protezione a prova di futuro


Con VARITECTOR PU AC offriamo un ampio portafoglio di componenti di protezione contro fulmini e sovratensioni per la protezione affidabile di sistemi e impianti energetici nelle applicazioni edili, industriali e di processo. Gli scaricatori di tipo III (protezione da sovratensioni per terminali) riducono le sovratensioni a un livello di tensione non pericoloso per l'utenza elettrica finale.

I tuoi vantaggi in sintesi


  • Maggiore potenza per la vostra applicazione. Gli scaricatori di tipo III vengono installati direttamente a monte del terminale da proteggere nelle zone di protezione contro i fulmini LPZ 1 o LPZ 2 e dispongono di un livello di protezione <, 2,5 kV.
  • Gamma di prodotti completa e interessante. I prodotti per la protezione contro le sovratensioni di Tipo III sono disponibili per le tensioni nominali di 12 V, 24 V, 48 V, 120 V e 230 V. Sono disponibili prodotti per l'installazione su guida TS 35 o per montaggio a incasso.
  • Gamma di prodotti certificata. Gli scaricatori sono testati secondo IEC/EN 61643-11 e sono adatti per la protezione dei terminali.

Caratteristiche

  • Marche
    WEIDMULLER
  • Origine
    Prodotto in Slovenia
  • Altezza
    25 mm
  • Intensità di corrente
    16 A
  • Larghezza
    18 mm
  • Materiale
    Plastica
  • Tipo di installazione elettrica
    Guida DIN
  • Peso
    2000 g
  • Profondità
    71.5 mm
  • Tensione elettrica
    230 V
  • Tipo di scaricatore di sovratensione
    Tipo 1+2
  • Referenza ManoMano
    ME8711458
  • MMID
    501386917484
  • Rif. costruttore
    1351650000
  • EAN
    4050118158496
