Come suggerisce il nome, un limitatore di sovratensione è utile per proteggere apparecchi elettrici da un'eventuale sovratensione causata da fulmini durante un temporale. Di tipo 1, 2 o 3, questa apparecchiatura riduce la tensione ai terminali dei dispositivi sensibili.
Si possono distinguere tre tipi di dispositivi di protezione da sovratensione.

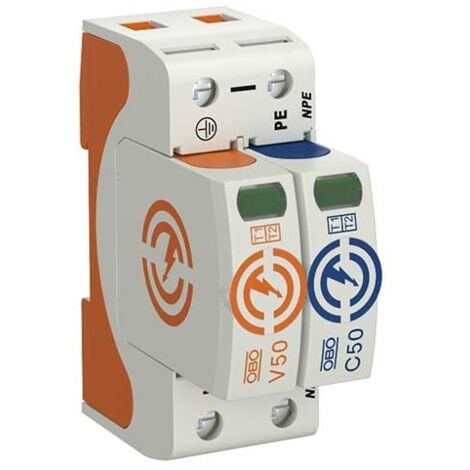

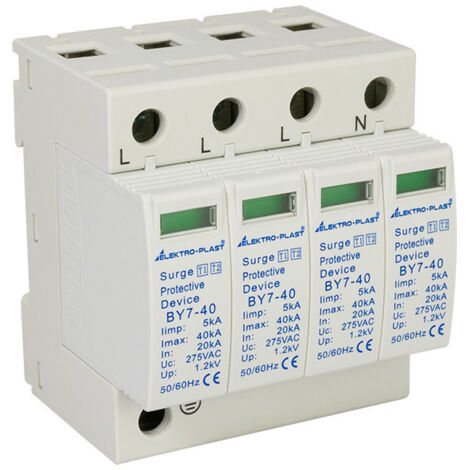

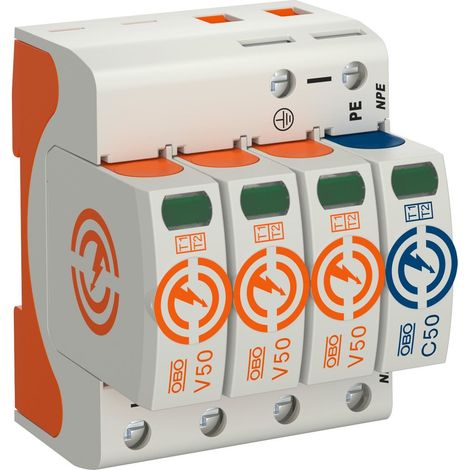

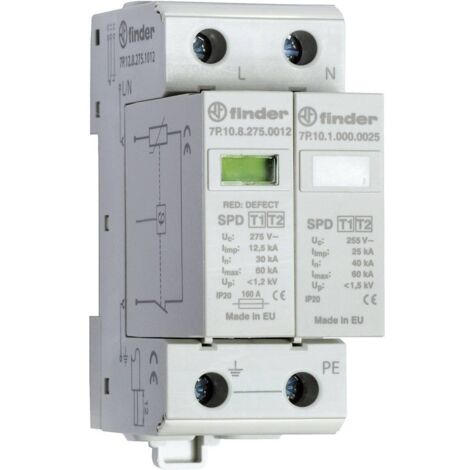

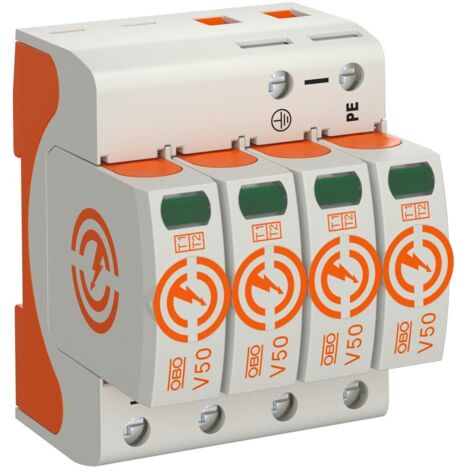

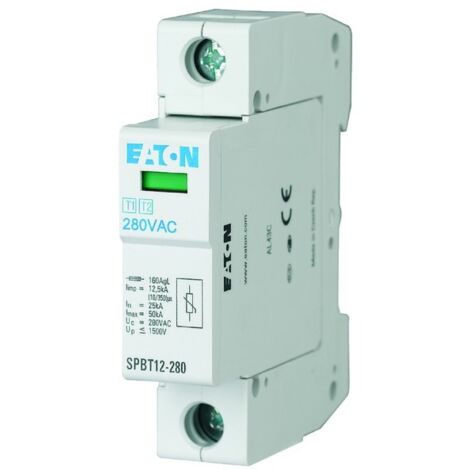

- I modelli di tipo 1 sono efficaci contro le fulmini. Essi infatti hanno la capacità di far fluire la corrente generata dai fulmini dalla terra alla rete di distribuzione. L'installazione di questo tipo di dispositivo sul quadro elettrico è consigliata per qualsiasi edificio dotato di parafulmine.

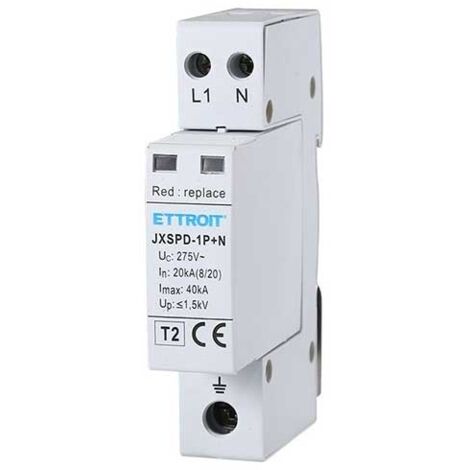

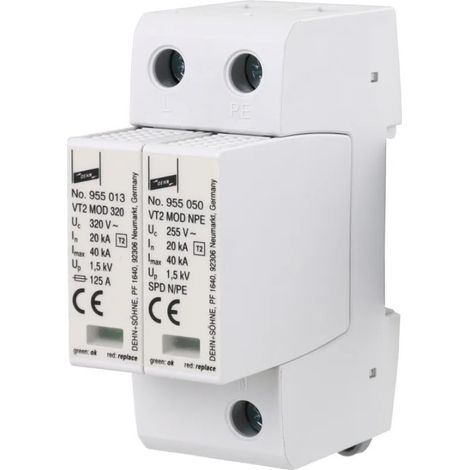

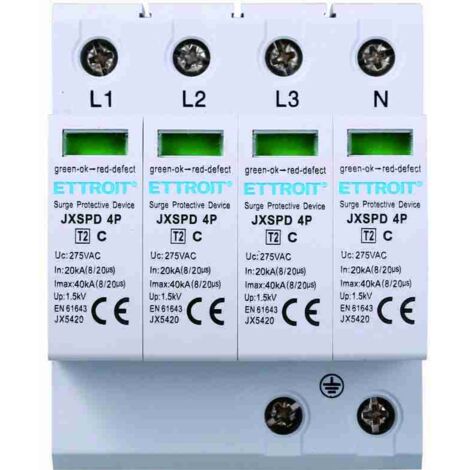

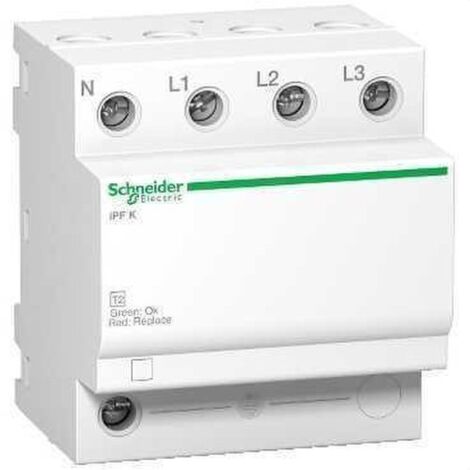

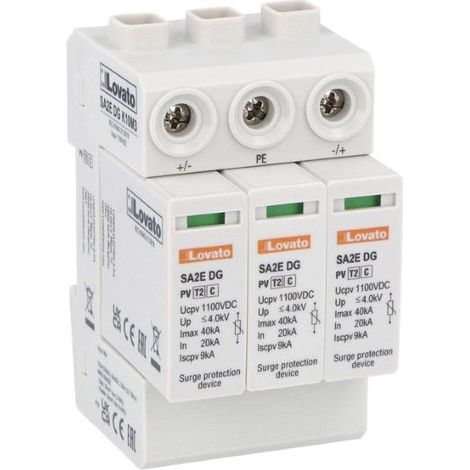

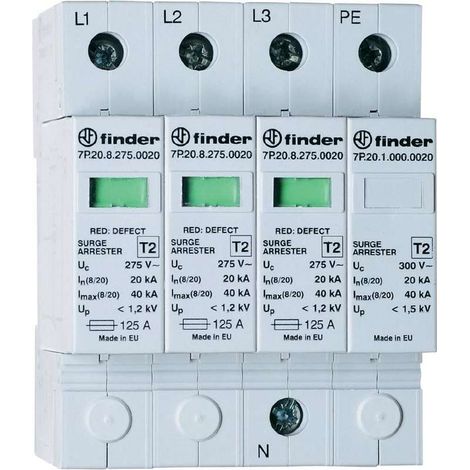

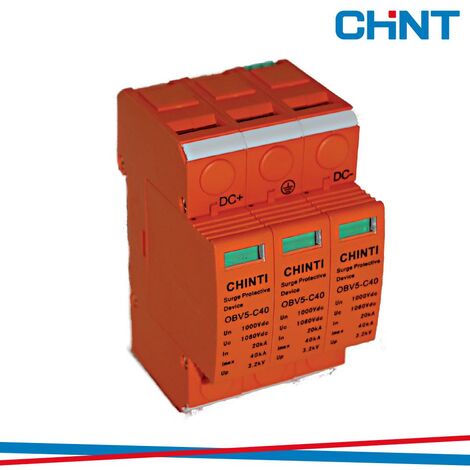

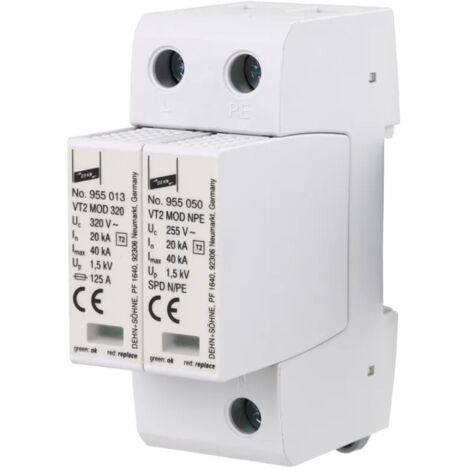

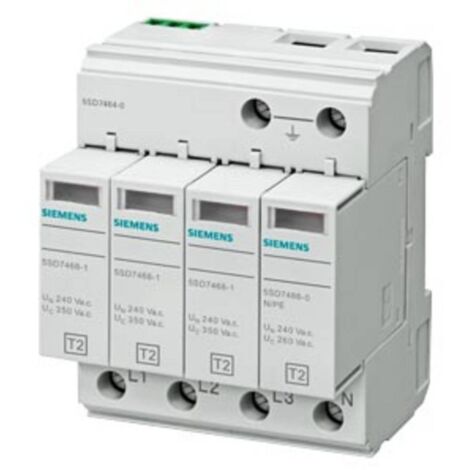

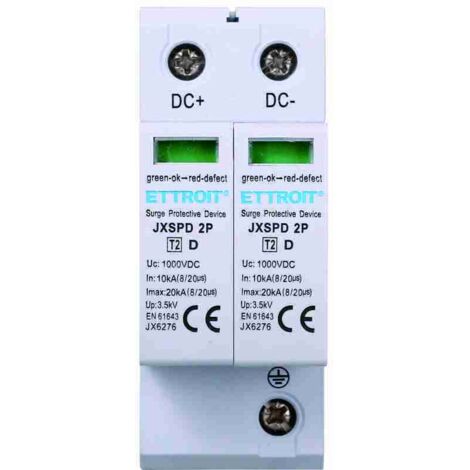

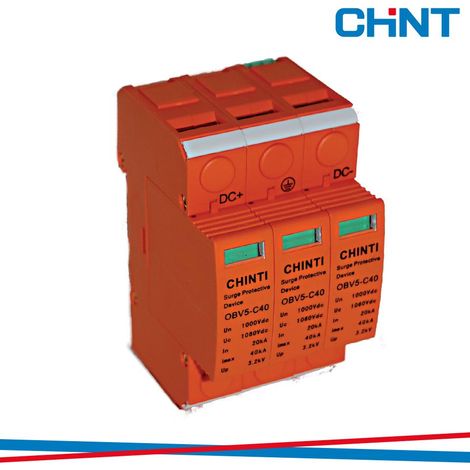

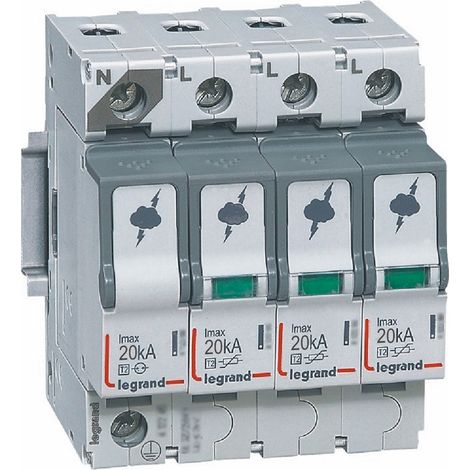

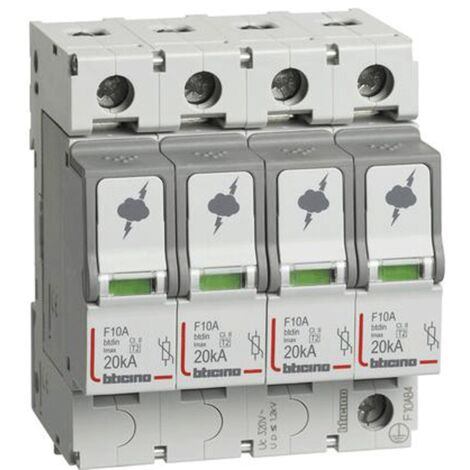

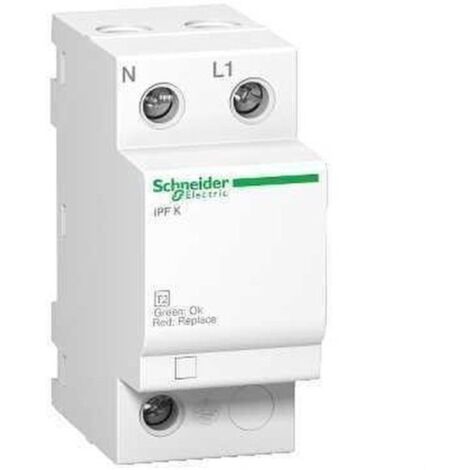

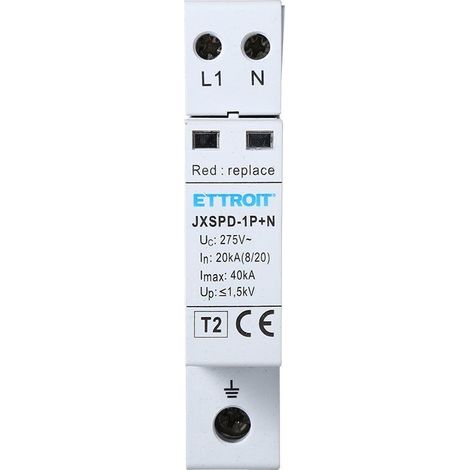

- I modelli di tipo 2 permettono il passaggio della corrente generata da una fulminazione indirettache provoca una sovratensione condotta o indotta sulla rete di distribuzione elettrica. Vengono installati anche nel quadro elettrico.

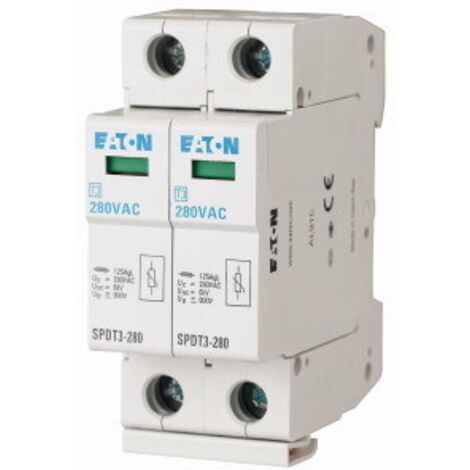

- I modelli di tipo 3 vengono utilizzati in aggiunta ai dispositivi di tipo 1 o di tipo 2. Riducono le sovratensioni per ottimizzare la protezione dei dispositivi sensibili. A differenza di altri modelli, non sono destinati ad essere utilizzati da soli a causa della loro capacità di flusso limitata.
Vari parametri devono essere considerati quando si installa un limitatore di sovratensione per un quadro elettrico.
- Il l'installazione di un modello di tipo 1 è obbligatoria in tutti i reparti con un elevato numero di temporali (livello Keronic superiore a 25). È il caso dell'Ain, delle Alpi dell'Alta Provenza, delle Alpi Marittime, dell'Alta Corsica e della Corsica del Sud.
- L'installazione di un modello di tipo 1 è obbligatoria anche se la casa è attrezzata con un parafulmine. Quest'obbligo non tiene conto del livello keronico del dipartimento in cui si trova l'abitazione.
- Il modello di tipo 1 è installato nella parte superiore del quadro elettrico per preservare le altre apparecchiature come gli interruttori differenziali.
- La posizione del dispositivo deve essere considerata attentamente per ottenere un collegamento a terra inferiore a 50 cm.
- Il modello tipo 2 si installa anche nella parte superiore del quadro elettrico. Tuttavia, se la distanza dai dispositivi da proteggere è superiore a 10 m, si consiglia di installare un modello di tipo 3 vicino ad essi.
Altro È necessario considerare i parametri nella scelta del dispositivo da installare.
- La capacità di flusso minima di un modello di tipo 1 è 12,5 kA. Tuttavia, quella del dispositivo da installare potrebbe essere superiore a seconda del risultato dell'analisi dei rischi effettuata a monte.
- La capacità di flusso di un modello di tipo 2 dipende dal livello di rischio</ forte>(moderato, medio o alto). Varia da 20 kA a 65 kA.
Pertanto, l'installazione di un limitatore di sovratensione per un quadro elettrico è essenziale nei reparti più tempestosi, ma l'attrezzatura scelta deve essere adattata al livello di rischio.</ / p>
