Descrizione generale

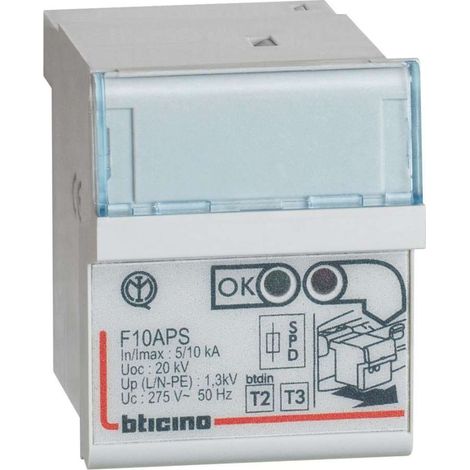

Il limitatore di sovratensione Bticino (SPD) è un dispositivo autoprotetto progettato per proteggere l'impianto elettrico da sovratensioni, sbalzi e picchi di elettricità. Montato all'interno del quadro elettrico, questo dispositivo è fondamentale per salvaguardare i dispositivi elettronici da danni causati da eventi atmosferici, come fulmini, o da anomalie nella rete elettrica. La sua installazione è consigliata per prevenire danni gravi, che possono includere la rottura di hardware e cortocircuiti.Specifiche tecniche
- Uc (tensione di esercizio continuativa massima): 275 Vac
- Corrente In: 5 kA
- Corrente massima di scarica: 10 kA
- Numero di moduli: 2
- Poli: 1P+N
- Tipo: 2
- Grado di protezione: IP20
- Altezza: 86 mm
- Larghezza: 35.6 mm
- Profondità: 68 mm
- Temperatura di esercizio: da -10°C a +40°C
- Temperatura di immagazzinamento: da -20°C a +70°C
- Intervallo di umidità: HR 5 - 95 %
- Tempo di risposta L-N: 25 ns
- Tempo di risposta N-PE: 100 ns
- Sezionatore associato: Integrato
- Tenuta della corrente di cortocircuito (Icc): 6 kA
- Capacità di estinzione corrente susseguente Ifi (N-PE): 100 A
- Corrente residua (Ipe): zero
- Corrente di linea max. (IL): 63 A
- Caduta di tensione sotto IL: < 1 %
- Numero di porte: 1
- Categoria di posizione: Interno
- Metodo di installazione: Fisso
- Livello di inquinamento: IP20 (installazione a incasso)
Compatibilità e accessori
- Compatibile con sistemi di messa a terra TT e TNS
- Modalità di protezione: L-N, L/N-PE
Installazione
Il limitatore di sovratensione deve essere installato all'interno del quadro elettrico, a monte dell'impianto di casa. È progettato per un'installazione fissa e deve essere posizionato in conformità con le specifiche tecniche fornite.Utilizzo
Questo dispositivo è utilizzato per proteggere l'impianto elettrico da sovratensioni e picchi di corrente, garantendo la sicurezza dei dispositivi elettronici collegati. È particolarmente utile in aree soggette a fenomeni atmosferici avversi o durante lavori di manutenzione della rete elettrica.Altre informazioni
- Livello di protezione (Up): L/N-PE = 1,3 kV; L-N = 1 kV
- Prova con onda combinata (Uoc): 20 kV
- Sovratensioni temporanee (guasti dell'alimentazione LV): L-N: 336 V/5 s; L-PE: 440 V/5 s; L-N: 440 V/2 ore
- Sovratensioni temporanee (guasti dell'alimentazione HV): 1.200 V (modalità di tenuta)
