REGUDIS W-HTE, Cu BRASE, 12 l/min.

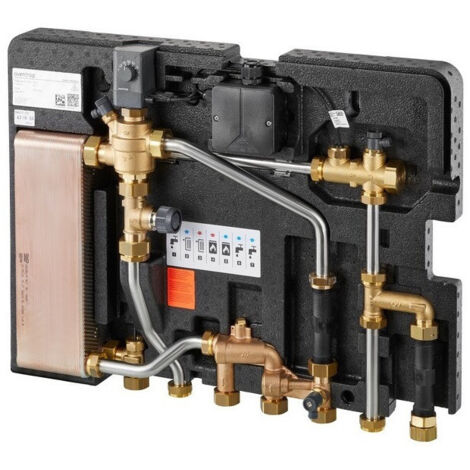

OVENTROP Stazione di appartamento elettronica Regudis W-HTE campo di potenza 1, 12 l/min, scambiatore di calore saldato al rame, 1344030

• Produttore: Oventrop
• Numero articolo: 1344030

Stazione appartamento elettronica Regudis W-HTE Campo di potenza 1, 12 l/min, scambiatore di calore brasato in rame

La sottostazione d'utenza Regudis W-HTE con regolazione elettronica premontata di fabbrica e scambiatore di calore a piastre in acciaio inox brasato a rame consente l'approvvigionamento energeticamente efficiente e igienico di un'abitazione con acqua potabile calda e fredda nonché acqua di riscaldamento. Montata su un guscio inferiore termoisolante, per montaggio a parete a incasso o a vista. Tubi in acciaio inox 1.4404, rubinetteria in ottone. Un isolamento termico opzionale riduce la dispersione termica e impedisce il riscaldamento dell'acqua fredda grazie a una disposizione separata delle tubazioni calde da quelle fredde. Gli elementi a innesto integrati nel guscio superiore isolante consentono aperture per contatori dell'acqua, contatori di calore e per lo scambiatore di calore, al fine di garantire un rapido raffreddamento dello scambiatore di calore dopo un'operazione di prelievo. Con l'isolamento termico opzionale non viene superata la profondità di installazione di 110 mm. Tutte le parti a contatto con il fluido sul lato acqua potabile sono in ottone, acciaio inox 1.4401 e 1.4404 e materiali plastici omologati per acqua potabile. Grazie a una disposizione asimmetrica delle piastre in acciaio inox dello scambiatore di calore e a una struttura ottimizzata contro le perdite di carico, la stazione consente un funzionamento particolarmente efficiente e portate di acqua calda di 11-21 l/min (campo di potenza 1) con sovratemperature di 0-15 K (secondo la procedura di prova SPF). In questo modo, portate di spillamento e sovratemperature possono essere adattate individualmente ai parametri effettivi dell'impianto. Grazie ai ridotti aumenti di temperatura, la stazione è particolarmente adatta all'esercizio in impianti a bassa temperatura. La regolazione elettronica adattiva si adatta autonomamente alle condizioni d'esercizio dell'intero impianto. La temperatura dell'acqua potabile impostata viene regolata in modo costante, indipendentemente dalle temperature di sistema, dai rapporti di perdita di carico e dalle portate di erogazione richieste. Grazie a una commutazione prioritaria modulante della valvola di regolazione multifunzione, è garantita una distribuzione intelligente dell'energia per la produzione di acqua calda potabile e per il riscaldamento di un'unità abitativa. In modalità riscaldamento, la regolazione della pressione differenziale integrata nella valvola di regolazione assicura un'efficiente distribuzione del calore tra le varie stazioni. Il bilanciamento idraulico nella rete di tubazioni verso la stazione è quindi superfluo. In caso di interruzione di corrente si attiva una modalità fail-safe. Nella modalità fail-safe, l'attuatore chiude la valvola di regolazione per impedire un riscaldamento incontrollato dell'acqua potabile. Tramite un LED di stato viene visualizzato lo stato d'esercizio attuale della stazione. La stazione base Regudis W-HTE può essere ampliata individualmente e rapidamente con le seguenti funzioni grazie a un concetto modulare di montaggio Plug and Play:

circuito di riscaldamento miscelato (modulo di regolazione della temperatura di mandata)
alimentazione contemporanea di un circuito di riscaldamento diretto e di uno miscelato (raccordo per circuito di riscaldamento)
Ricircolo acqua calda sanitaria (modulo ricircolo acqua calda sanitaria)
riscaldamento supplementare elettrico dell'acqua potabile (modulo scaldacqua istantaneo)
Separazione di sistema del circuito di riscaldamento lato abitazione dal circuito di riscaldamento lato edificio (modulo di separazione del circuito di riscaldamento Duo)

La stazione d'appartamento Regudis W-HTE è composta dai seguenti componenti:

Scatola di connessione per alimentazione elettrica, tensione di alimentazione 230 V AC, corrente nominale 50 mA, tensione di uscita 5 V DC, corrente nominale di uscita 1200 mA, grado di protezione IP 65, classe di isolamento II, categoria di sovratensione III, temperatura ambiente da 0 a 60 C
Servocomando con regolazione integrata della temperatura dell'acqua potabile 40-70 C, temperatura ambiente max. da 0 a 60 C, potenza assorbita da 0,15 a 3 W, grado di protezione IP 54, tensione di ingresso 5 V DC
Sensore di portata (consente il rilevamento della portata a partire da 1 l/min)
Valvola di sfiato nel circuito di riscaldamento
Valvola di regolazione multifunzione per portate elevate con regolatore di pressione differenziale integrato e commutazione a priorità controllata dal fabbisogno per la produzione di acqua calda sanitaria
Valvola di scarico nel circuito di riscaldamento
Valvola di zona per la regolazione del circuito di riscaldamento
Valvola di scarico nel circuito di riscaldamento con filtro raccoglitore d'impurità
scambiatore di calore a piastre in acciaio inox brasato con rame 1.4401/1.4404
Sensore di temperatura per acqua calda sanitaria PT1000
Possibilità di collegamento del modulo di ricircolo dell'acqua potabile G 1
Tronchetto di dima per contatore di calore G 3/4, 110 mm
Raccordo dima per contatore acqua G 3/4, 110 mm
Attacco per set di regolazione mantenimento temperatura M 22 x 1
Inserto filtro nella mandata del riscaldamento
Attacco sulla mandata del riscaldamento per sensore di temperatura del contatore di calore M 10 x 1,0

Messa in servizio dell'impianto su richiesta Dati di prestazione acqua potabile: Potenza ACS scambiatore di calore: 30-58 kW (campo di potenza 1) a 50-65 C primario, e 10 C/50 C secondario Portata di prelievo: 11-21 l/min (secondo procedura di prova SPF) Perdita di carico secondaria: 350-1150 mbar (senza contatore acqua fredda) Dati di prestazione riscaldamento: Potenza termica 14 kW, delta T 20 K Max. 600 l/h Pressione differenziale max. 2,0 bar Pressione differenziale min. 150 mbar Perdita di carico primaria: 150-350 mbar (senza contatore di calore) Dati generali: Pressione di esercizio max.: 10 bar Tmax (primario): 90 C Temperatura ambiente: da 2 a 35 C LxAxP (senza valvole a sfera): 600 x 455 x 110 mm Interasse degli attacchi: 65 mm Distanza interasse dalla parete: 26,5 mm Peso: 7,7 kg Ampia gamma di accessori: Modulo di regolazione temperatura di mandata per riscaldamento a pannelli radianti, raccordo circuito di riscaldamento, modulo di ricircolo acqua potabile, modulo scaldacqua istantaneo, modulo di separazione a doppio circuito Duo, guscio isolante superiore, set di regolazione mantenimento temperatura, dima di lavaggio e montaggio, fascetta di messa a terra, set di collegamento e intercettazione, cassette da incasso, cassette a vista, telaio di ispezione, copertura a vista esclusiva Regubox
