REGUDIS W-HTE, Cu BRASE, 18 l/min.

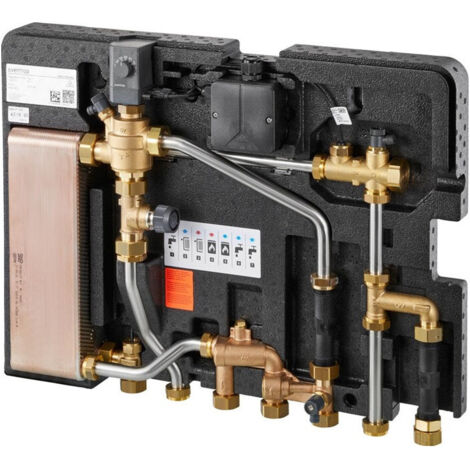

OVENTROP Stazione di utenza elettronica Regudis W-HTE campo di potenza 2, 18 l/min, scambiatore di calore brasato in rame, 1344031

• Produttore: Oventrop
• Numero articolo: 1344031

Stazione di appartamento elettronica Regudis W-HTE Campo di potenza 2, 18 l/min, Scambiatore di calore brasato in rame

La sottostazione d'appartamento Regudis W-HTE con regolazione elettronica premontata in fabbrica e scambiatore di calore a piastre in acciaio inox brasato a rame consente l'alimentazione efficiente dal punto di vista energetico e igienica di un appartamento con acqua potabile calda e fredda nonché acqua di riscaldamento. Montata su un guscio inferiore termoisolato, per montaggio a parete sotto traccia o sopra traccia. Tubi in acciaio inox 1.4404, rubinetteria in ottone. Un isolamento termico opzionale riduce la cessione di calore e impedisce il riscaldamento dell'acqua fredda grazie alla disposizione separata delle tubazioni calde da quelle fredde. Gli elementi a innesto integrati nel guscio superiore di isolamento consentono aperture per contatori dell'acqua, contatori di calore e per lo scambiatore di calore, al fine di garantire un rapido raffreddamento dello scambiatore di calore dopo un'erogazione. Con l'isolamento termico opzionale la profondità d'incasso non supera i 110 mm. Tutte le parti a contatto con il fluido sul lato acqua potabile sono in ottone, acciaio inox 1.4401 e 1.4404 e materiali plastici omologati per acqua potabile. Grazie alla disposizione asimmetrica delle piastre in acciaio inox dello scambiatore di calore e alla struttura della stazione ottimizzata per le perdite di carico, la sottostazione consente un funzionamento particolarmente efficiente e portate di acqua calda da 15-25 l/min (intervallo di potenza 2) con sovratemperature da 0-15 K (secondo la procedura di prova SPF). In questo modo le portate di erogazione e le sovratemperature possono essere adattate individualmente ai parametri d'impianto esistenti. Grazie alle ridotte sovratemperature, la stazione è particolarmente adatta all'impiego in sistemi a bassa temperatura. La regolazione elettronica adattativa si adatta autonomamente alle condizioni di funzionamento dell'intero sistema. La temperatura dell'acqua potabile impostata viene regolata costantemente, indipendentemente dalle temperature di sistema, dai rapporti delle perdite di carico e dalle quantità di erogazione necessarie. Grazie a un circuito di precedenza a fabbisogno della valvola di regolazione multifunzione, viene garantita una distribuzione intelligente dell'energia per la produzione di acqua calda sanitaria e per il riscaldamento di un'unità abitativa. In modalità riscaldamento, la regolazione integrata della pressione differenziale della valvola di regolazione assicura un'efficiente distribuzione del calore tra le stazioni. Il bilanciamento idraulico nella rete di tubazioni verso la stazione risulta quindi superfluo. In caso di interruzione di corrente si attiva una modalità failsafe. Nella modalità failsafe, il servocomando chiude la valvola di regolazione per evitare un riscaldamento incontrollato dell'acqua potabile. Lo stato di funzionamento attuale della stazione viene visualizzato tramite un LED di stato. La stazione base Regudis W-HTE può essere ampliata individualmente con un risparmio di tempo grazie a un concetto di montaggio modulare Plug and Play con le seguenti funzioni:

circuito di riscaldamento miscelato (modulo di regolazione della temperatura di mandata)
alimentazione contemporanea di un circuito di riscaldamento diretto e di uno miscelato (raccordo per circuito di riscaldamento)
Ricircolo acqua calda sanitaria (modulo ricircolo acqua calda sanitaria)
riscaldamento supplementare elettrico dell'acqua potabile (modulo scaldacqua istantaneo)
Separazione di sistema del circuito di riscaldamento lato abitazione dal circuito di riscaldamento lato edificio (modulo di separazione del circuito di riscaldamento Duo)

La stazione d'appartamento Regudis W-HTE è composta dai seguenti componenti:

Scatola di connessione per alimentazione elettrica, tensione di alimentazione 230 V AC, corrente nominale 50 mA, tensione di uscita 5 V DC, corrente nominale di uscita 1200 mA, grado di protezione IP 65, classe di isolamento II, categoria di sovratensione III, temperatura ambiente da 0 a 60 C
Servocomando con regolazione integrata della temperatura dell'acqua potabile 40-70 C, temperatura ambiente max. da 0 a 60 C, potenza assorbita da 0,15 a 3 W, grado di protezione IP 54, tensione di ingresso 5 V DC
Sensore di portata (consente il rilevamento della portata a partire da 1 l/min)
Valvola di sfiato nel circuito di riscaldamento
Valvola di regolazione multifunzione per portate elevate con regolatore di pressione differenziale integrato e commutazione a priorità controllata dal fabbisogno per la produzione di acqua calda sanitaria
Valvola di scarico nel circuito di riscaldamento
Valvola di zona per la regolazione del circuito di riscaldamento
Valvola di scarico nel circuito di riscaldamento con filtro raccoglitore d'impurità
scambiatore di calore a piastre in acciaio inox brasato con rame 1.4401/1.4404
Sensore di temperatura per acqua calda sanitaria PT1000
Possibilità di collegamento del modulo di ricircolo dell'acqua potabile G 1
Tronchetto di dima per contatore di calore G 3/4, 110 mm
Raccordo dima per contatore acqua G 3/4, 110 mm
Attacco per set di regolazione mantenimento temperatura M 22 x 1
Inserto filtro nella mandata del riscaldamento
Attacco sulla mandata del riscaldamento per sensore di temperatura del contatore di calore M 10 x 1,0

Messa in servizio dell'impianto su richiesta Dati di prestazione acqua potabile: Potenza ACS scambiatore di calore: 42-70 kW (campo di potenza 2) a 50-65 C primario, e 10 C/50 C secondario Portata di prelievo: 15-25 l/min (secondo procedura di prova SPF) Perdita di carico secondario: 300-800 mbar (senza contatore acqua fredda) Dati di prestazione riscaldamento: Potenza termica 14 kW, delta T 20 K Max. 600 l/h pressione differenziale max. 2,0 bar pressione differenziale min. 150 mbar Perdita di carico primario: 150-325 mbar (senza contatore di calore) Dati generali: Pressione di esercizio max.: 10 bar Tmax (primario): 90 C Temperatura ambiente: da 2 a 35 C LxAxP (senza valvole a sfera): 600 x 455 x 110 mm Interasse dei raccordi: 65 mm Distanza dell'asse dalla parete: 26,5 mm Peso: 8,8 kg Ampia gamma di accessori: Modulo di regolazione temperatura di mandata per impianti di riscaldamento a pannelli radianti, raccordo circuito di riscaldamento, modulo di ricircolo acqua potabile, modulo scaldacqua istantaneo, modulo separatore doppio circuito di riscaldamento, guscio superiore di isolamento termico, set di regolazione mantenimento temperatura, ponte di flussaggio e montaggio, fascetta di messa a terra, set di collegamento e intercettazione, armadietti da incasso, armadietti a parete, telaio d'ispezione, calotta a parete esclusiva Regubox
