REGUDIS W-HTE, Cu BRASE, 25 l/min.

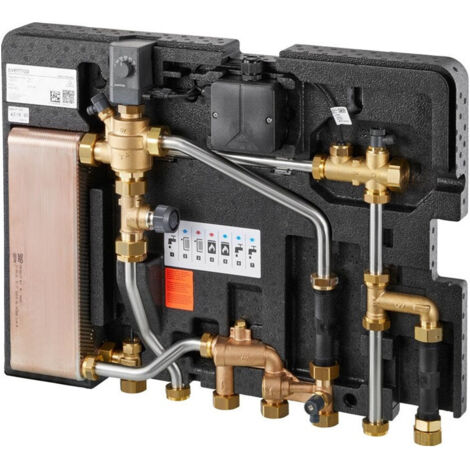

OVENTROP Stazione appartamento elettronica Regudis W-HTE Gamma di potenza 3, 25 l/min, scambiatore di calore saldato in rame, 1344032

• Produttore: Oventrop
• Numero articolo: 1344032

Stazione appartamento elettronica Regudis W-HTE Campo di potenza 3, 25 l/min, scambiatore di calore brasato in rame

La sottostazione d'utenza Regudis W-HTE con regolazione elettronica premontata in fabbrica e scambiatore di calore a piastre in acciaio inox brasato a rame consente l'alimentazione efficiente dal punto di vista energetico e igienica di un'abitazione con acqua potabile calda e fredda nonché acqua di riscaldamento. Montata su un guscio inferiore termoisolante, per montaggio a incasso o a parete sopra intonaco. Tubi in acciaio inox 1.4404, raccordi in ottone. Un isolamento termico opzionale riduce l'emissione di calore e impedisce il riscaldamento dell'acqua fredda grazie alla disposizione separata delle tubazioni calde da quelle fredde. Gli elementi a innesto integrati nel guscio superiore isolante consentono aperture per contatori dell'acqua, contatori di calore e per lo scambiatore di calore, al fine di garantire un rapido raffreddamento dello scambiatore dopo un prelievo. Con l'isolamento termico opzionale non viene superata la profondità di montaggio di 110 mm. Tutti i componenti a contatto con il fluido sul lato acqua potabile sono in ottone, acciaio inox 1.4401 e 1.4404 e materie plastiche omologate per acqua potabile. Grazie alla disposizione asimmetrica delle piastre in acciaio inox dello scambiatore di calore e alla struttura a perdita di carico ottimizzata della stazione, essa garantisce un funzionamento particolarmente efficiente e consente portate di acqua calda di 20-30 l/min (gamma di potenza 3) con aumenti di temperatura di 0-15 K (secondo la procedura di prova SPF). In questo modo le portate e gli aumenti di temperatura possono essere adattati individualmente ai parametri specifici dell'impianto. Grazie ai ridotti aumenti di temperatura, la stazione è particolarmente adatta per l'impiego in sistemi a bassa temperatura. La regolazione elettronica adattiva si adatta autonomamente alle condizioni di esercizio nell'intero sistema. La temperatura dell'acqua potabile impostata viene regolata costantemente indipendentemente dalle temperature di sistema, dai rapporti di perdita di carico e dalle quantità di prelievo richieste. Grazie a una commutazione di priorità a richiesta della valvola di regolazione multifunzione, viene garantita una distribuzione intelligente dell'energia per la produzione di acqua calda sanitaria e per il riscaldamento di un'unità abitativa. In modalità riscaldamento, la regolazione della pressione differenziale integrata della valvola di regolazione garantisce una distribuzione efficiente del calore tra le varie stazioni. Il bilanciamento idraulico nella rete di tubazioni verso la stazione è quindi superfluo. In caso di interruzione di corrente viene attivata una modalità failsafe. Nella modalità failsafe, l'attuatore chiude la valvola di regolazione per impedire un riscaldamento incontrollato dell'acqua potabile. Lo stato di esercizio attuale della stazione viene visualizzato tramite un LED di stato. La stazione base Regudis W-HTE può essere ampliata individualmente e rapidamente con le seguenti funzioni grazie a un concetto di montaggio modulare Plug and Play:

circuito di riscaldamento miscelato (modulo di regolazione della temperatura di mandata)
alimentazione contemporanea di un circuito di riscaldamento diretto e di uno miscelato (raccordo per circuito di riscaldamento)
Ricircolo acqua calda sanitaria (modulo ricircolo acqua calda sanitaria)
riscaldamento supplementare elettrico dell'acqua potabile (modulo scaldacqua istantaneo)
Separazione di sistema del circuito di riscaldamento lato abitazione dal circuito di riscaldamento lato edificio (modulo di separazione del circuito di riscaldamento Duo)

La stazione d'appartamento Regudis W-HTE è composta dai seguenti componenti:

Scatola di connessione per alimentazione elettrica, tensione di alimentazione 230 V AC, corrente nominale 50 mA, tensione di uscita 5 V DC, corrente nominale di uscita 1200 mA, grado di protezione IP 65, classe di isolamento II, categoria di sovratensione III, temperatura ambiente da 0 a 60 C
Servocomando con regolazione integrata della temperatura dell'acqua potabile 40-70 C, temperatura ambiente max. da 0 a 60 C, potenza assorbita da 0,15 a 3 W, grado di protezione IP 54, tensione di ingresso 5 V DC
Sensore di portata (consente il rilevamento della portata a partire da 1 l/min)
Valvola di sfiato nel circuito di riscaldamento
Valvola di regolazione multifunzione per portate elevate con regolatore di pressione differenziale integrato e commutazione a priorità controllata dal fabbisogno per la produzione di acqua calda sanitaria
Valvola di scarico nel circuito di riscaldamento
Valvola di zona per la regolazione del circuito di riscaldamento
Valvola di scarico nel circuito di riscaldamento con filtro raccoglitore d'impurità
scambiatore di calore a piastre in acciaio inox brasato con rame 1.4401/1.4404
Sensore di temperatura per acqua calda sanitaria PT1000
Possibilità di collegamento del modulo di ricircolo dell'acqua potabile G 1
Tronchetto di dima per contatore di calore G 3/4, 110 mm
Raccordo dima per contatore acqua G 3/4, 110 mm
Attacco per set di regolazione mantenimento temperatura M 22 x 1
Inserto filtro nella mandata del riscaldamento
Attacco sulla mandata del riscaldamento per sensore di temperatura del contatore di calore M 10 x 1,0

Messa in servizio dell'impianto su richiesta Dati di prestazione acqua sanitaria: resa ACS scambiatore di calore: 55-84 kW (campo di potenza 3) a 50-65 C primario, e 10 C/50 C secondario Portata di prelievo: 20-30 l/min (secondo procedura di prova SPF) Perdita di carico secondaria: 300-650 mbar (senza contatore acqua fredda) Dati di prestazione riscaldamento: potenza termica 14kW, delta T 20 K max. 600 l/h pressione differenziale max. 2,0 bar pressione differenziale min. 150 mbar Perdita di carico primario: 150-250 mbar (senza contatore di calore) Generale: pressione di esercizio max.: 10 bar Tmax (primario): 90 C Temperatura ambiente: da 2 a 35 C LxAxP (senza valvole a sfera): 600 x 455 x 110 mm Interasse degli attacchi: 65 mm Distanza dalla parete: 26,5 mm Peso: 10,2 kg Ampia gamma di accessori: modulo di regolazione temperatura di mandata per riscaldamento radiante, raccordo per circuito di riscaldamento, modulo di ricircolo acqua sanitaria, modulo scaldacqua istantaneo, modulo di separazione doppio circuito di riscaldamento, guscio isolante superiore, set di regolazione mantenimento temperatura, dima di lavaggio e montaggio, fascetta di messa a terra, set di collegamento e intercettazione, cassette da incasso, cassette a parete, telaio d'ispezione, copertura a parete esclusiva Regubox
