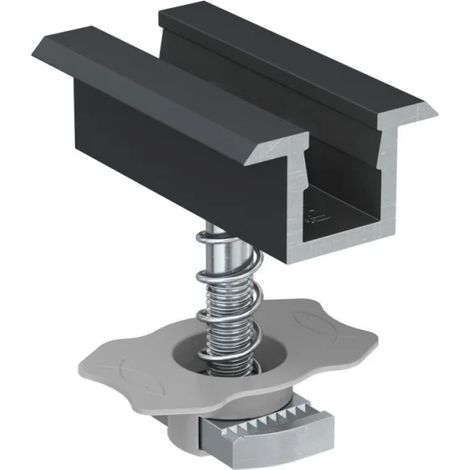

Fischer Morsetto preassemblato per moduli fotovoltaici PM C - 38-44 mm - Nero

Fischer - Morsetto preassemblato per moduli fotovoltaici PM C

Il morsetto preassemblato Fischer PM C è progettato per il fissaggio centrale di pannelli fotovoltaici con cornice in alluminio sui profili Solar.

Disponibile in diverse misure in funzione dello spessore del pannello, è compatibile con i profili SolarFish H33 AL, SolarFish H44 AL, SolarMetal P AL e SolarMetal L AL.

Fissaggio centrale rapido e completo

Il morsetto preassemblato Fischer PM C consente di fissare i moduli fotovoltaici con cornice in posizione centrale, senza richiedere elementi aggiuntivi come viti, rondelle o bulloni.

Il dado a testa a martello FCN AL permette di agganciare e bloccare rapidamente il morsetto in qualsiasi punto del profilo di supporto.

La speciale gabbietta in plastica facilita il posizionamento del dado all'interno della cava e mantiene il morsetto nella posizione desiderata, evitando che scorra lungo il profilo.

La molla integrata mantiene il morsetto sollevato durante le operazioni di serraggio, agevolando il posizionamento dei pannelli fotovoltaici.

Il morsetto e il dado a testa a martello sono realizzati in lega di alluminio AW 6060 T66 secondo EN 755-2:2013. La vite con testa cilindrica e inserto esagonale incassato TCEI è in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009, mentre l'elemento plastico del dado è in nylon PA6 grigio.

Montaggio

Inserire il dado a testa a martello del morsetto nella cava superiore del profilo e ruotarlo in senso orario di 90°.

Posizionare il pannello fotovoltaico e procedere al fissaggio serrando la vite con una coppia di 12 Nm.

Le differenti varianti del prodotto

• PM C 28-34 (cod. 511093) = spessore pannello 28-34 mm
• PM C 28-34 nero (cod. 561722) = spessore pannello 28-34 mm
• PM C 33-39 (cod. 571214) = spessore pannello 33-39 mm
• PM C 33-39 nero (cod. 520112) = spessore pannello 33-39 mm
• PM C 38-44 (cod. 571215) = spessore pannello 38-44 mm
• PM C 38-44 nero (cod. 571215) = spessore pannello 38-44 mm

Caratteristiche chiave del morsetto preassemblato Fischer PM C

• Progettato per il fissaggio centrale di pannelli fotovoltaici con cornice
• Preassemblato e completo degli elementi necessari per l'installazione
• Dado a testa a martello FCN AL per un rapido aggancio al profilo
• Molla integrata per facilitare il posizionamento dei pannelli durante il serraggio
• Compatibile con SolarFish H33 AL, SolarFish H44 AL, SolarMetal P AL e SolarMetal L AL

Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fisher PM C

Tipologia : Morsetto preassemblato
Materiale : Lega di alluminio
Spessore pannello : 28/38-34/44 mm
Ingombro morsetto : 21x60 mm
Filettatura metrica : M8
Coppia di serraggio : 12 Nm
Chiave di serraggio : 6 mm
Pezzi per confezione : 10 Pz.
Utilizzo : Fissaggio fotovoltaico
Campo d'impiego : Impianti fotovoltaici
Livello d'uso : Professionale
