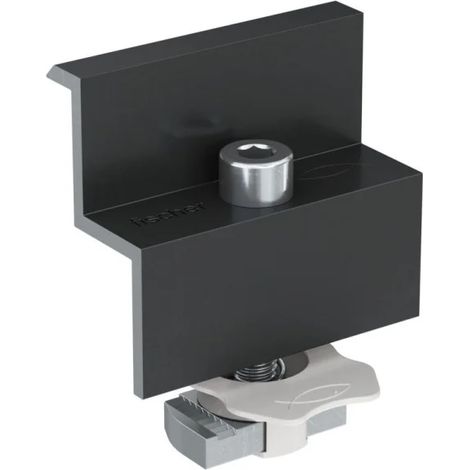

Fischer Morsetto preassemblato per moduli fotovoltaici PM F - 30 mm - Nero

Fischer - Morsetto preassemblato per moduli fotovoltaici PM F

Il morsetto preassemblato Fischer PM F è progettato per il fissaggio finale di pannelli fotovoltaici con cornice in alluminio sui profili Solar.

Adatto a pannelli con cornice da 30 mm, è compatibile con i profili SolarFish H33 AL, SolarFish H44 AL, SolarMetal P AL e SolarMetal L AL.

Posizionamento rapido grazie a molla e dado a martello

Il morsetto preassemblato Fischer PM F è una soluzione per il fissaggio finale di pannelli fotovoltaici con cornice in alluminio da 30 mm, fornita già assemblata e pronta per l'installazione.

Il dado a martello FCN AL è dotato di una speciale clip in plastica che ne facilita l'inserimento e il posizionamento all'interno della cava del profilo. La molla integrata mantiene invece il morsetto sollevato fino al serraggio, agevolando il posizionamento del pannello fotovoltaico e lo scorrimento del morsetto lungo il profilo.

Il morsetto e il dado a testa a martello sono realizzati in lega di alluminio AW 6060 T66 secondo EN 755-2:2013.

La vite con testa cilindrica e inserto esagonale incassato TCEI è in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009, mentre la clip del dado è realizzata in nylon PA6 grigio.

Montaggio

Inserire il dado a testa a martello del morsetto nella cava superiore del profilo e ruotarlo in senso orario di 90°.

Posizionare il pannello fotovoltaico nella corretta posizione e procedere al fissaggio del morsetto serrando la vite con una coppia di 12 Nm.

Le differenti varianti del prodotto

• PM F 28 (cod. 570767) = spessore pannello 28 mm
• PM F 30 (cod. 554786) = spessore pannello 30 mm
• PM F 30 nero (cod. 564390) = spessore pannello 30 mm
• PM F 31 (cod. 511092) = spessore pannello 31 mm
• PM F 31 nero (cod. 523670) = spessore pannello 31 mm
• PM F 35 (cod. 571219) = spessore pannello 35 mm
• PM F 35 nero (cod. 520113) = spessore pannello 35 mm
• PM F 40 (cod. 571222) = spessore pannello 40 mm
• PM F 40 nero (cod. 513854) = spessore pannello 40 mm

Caratteristiche chiave del morsetto preassemblato per moduli fotovoltaici PM F

• Adatto al fissaggio finale di pannelli con cornice da 30 mm
• Fornito preassemblato e pronto per l'installazione
• Dado a martello con clip per un rapido inserimento nel profilo
• Molla integrata per facilitare il posizionamento del pannello
• Compatibile con profili SolarFish H33 AL, SolarFish H44 AL, SolarMetal P AL e SolarMetal L AL

Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer PM F

Tipologia : Morsetto preassemblato
Materiale : Lega di alluminio
Spessore pannello : 28-40 mm
Ingombro morsetto : 21x60 mm
Filettatura metrica : M8
Coppia di serraggio : 12 Nm
Chiave di serraggio : 6 mm
Pezzi per confezione : 10 Pz.
Utilizzo : Fissaggio fotovoltaico
Campo d'impiego : Impianti fotovoltaici
Livello d'uso : Professionale
