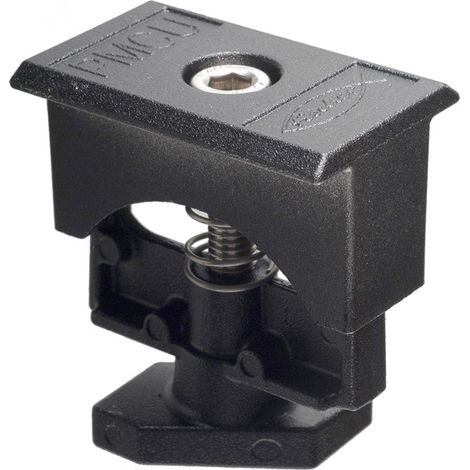

Fischer Morsetto universale per pannelli fotovoltaici PMC U - 21x60 mm - Nero

Fischer - Morsetto universale per pannelli fotovoltaici PMC U

Il morsetto universale Fischer PMC U è progettato per il fissaggio centrale di pannelli fotovoltaici con cornice in alluminio di spessore compreso tra 30 e 50 mm.

Preassemblato e compatibile con tutti i profili Solar, presenta una larghezza ridotta studiata per diminuire la distanza tra i pannelli e consente un inserimento rapido nel profilo.

Ingombro ridotto per il fissaggio centrale dei pannelli

Il morsetto universale Fischer PMC U è realizzato in lega di alluminio EN AB 46100 ed è adatto a pannelli fotovoltaici con cornice di spessore compreso tra 30 e 50 mm.

Progettato specificamente per l'utilizzo in posizione centrale, presenta una larghezza ridotta che permette di contenere la distanza tra un pannello fotovoltaico e quello adiacente.

Il sistema di inserimento consente di posizionare rapidamente il morsetto in qualsiasi punto del profilo mediante una semplice rotazione di 45°. La vite incassata contribuisce a evitare problemi di ombreggiamento sui moduli adiacenti.

La presenza della molla mantiene il morsetto sollevato durante il serraggio, facilitando il posizionamento dei pannelli. Fornito preassemblato e pronto per l'installazione, PMC U è compatibile con tutti i profili Solar.

Il morsetto è realizzato in lega di alluminio EN AB 46100 secondo EN 755-2:2013, mentre la vite con testa cilindrica e inserto esagonale incassato TCEI è in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009.

Montaggio

Inserire la parte inferiore del morsetto universale preassemblato PMC U nella cava superiore del profilo e ruotarlo per portarlo nella corretta posizione di installazione.

Posizionare il morsetto tra i due pannelli fotovoltaici in modo da bloccarli correttamente, quindi serrare la vite con testa cilindrica e incasso esagonale TCEI applicando una coppia di serraggio di 10 Nm.

Le differenti varianti del prodotto

• PMC U (cod. 538880) = spessore pannello 30-50 mm; ingombro morsetto 21x60 mm, colore alluminio
• PMC U nero (cod. 538881) = spessore pannello 30-50 mm; ingombro morsetto 21x60 mm, colore nero

Caratteristiche chiave del morsetto universale per pannelli fotovoltaici Fischer PMC U

• Adatto a pannelli fotovoltaici con cornice da 30 a 50 mm di spessore
• Progettato specificamente per l'utilizzo come morsetto centrale
• Larghezza ridotta per diminuire la distanza tra pannelli adiacenti
• Inserimento rapido nel profilo mediante una semplice rotazione di 45°
• Vite incassata per evitare ombreggiamenti sui moduli adiacenti

Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer PMC U

Tipologia : Morsetto universale
Spessore pannello : 30-50 mm
Ingombro morsetto : 21x60 mm
Filettatura metrica : M8
Larghezza base : 10 Nm
Altezza sotto braccio : 6 mm
Pezzi per confezione : 10 Pz.
Utilizzo : Fissaggio fotovoltaico
Campo d'impiego : Impianti fotovoltaici
Livello d'uso : Professionale
