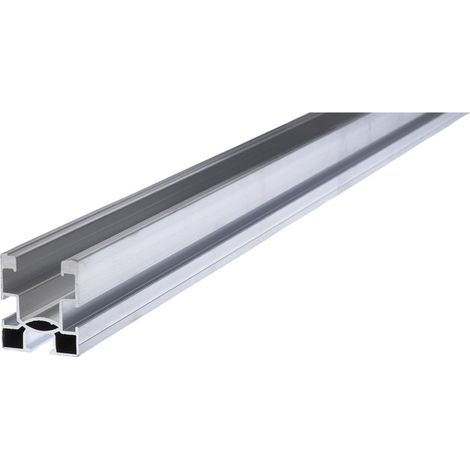

Profilo in alluminio Solar-Fish 3,35 mt

Name: Profilo in alluminio Solar-Fish 3,35 mt
Brand: FISCHER
SKU: 518645
Price: 42.16 EUR
Availability: InStock

15 € di sconto a partire da 200 €
con il codice

Venduto da Homelide

Informazioni sul prodotto

Descrizione

Descrizione generale

Il profilo in alluminio Solar-Fish è un prodotto universale progettato per installazioni fotovoltaiche su tetti a falda e tetti piani. Grazie alla sua lunghezza ottimizzata, riduce gli sfridi e facilita la movimentazione in cantiere, rendendo l'installazione rapida e semplice.

Specifiche tecniche

Peso in kg/m: 0,922

Lunghezza: 3350 mm

Sezione trasversale profilo: 3,42 mm

Momento d'inerzia - ly: 7,27 cm4

Momento d'inerzia - lz: 6,45 cm4

Modulo di resistenza - Wy: 3,26 cm3

Modulo di resistenza - Wz: 3,37 cm3

Confezione: 1

EAN: 8001132027417

Codice fischer: 518645

Compatibilità e accessori

Il profilo Solar-Fish è compatibile con vari sistemi di installazione, tra cui:

Sistema Tetto a falda con ganci:

Gancio GTA

Gancio GTLA

Gancio GTPA

Gancio GT 130 e GT 150 (5 e 8 mm)

Gancio GC

Gancio GTP

Gancio GTPR

Sistema Copertura piana con triangoli:

Triangolo STFS 10° - 13°

Triangolo STFN 10° - 15°

Triangolo STFN 25° - 30° - 35°

Sistema Copertura in lastre ondulate:

Vite doppio filetto STSR

Vite doppio filetto STSI

Installazione

Per l'installazione del profilo Solar-Fish, seguire questi passaggi:

Individuare la lunghezza e/o la combinazione di profili più adatta all'installazione fotovoltaica.

Definire l'interasse tra i ganci/triangoli in base ai carichi di neve e vento della zona di installazione.

Fissare il profilo direttamente ai ganci/triangoli utilizzando la cava inferiore del profilo con viti SKS M 8 o vite testa a martello RHS.

Utilizzare una coppia di collegamenti CPN AL sulle cave laterali per collegare i profili Solar-Fish.

Assicurarsi che la bugna in mezzeria dei collegamenti sia in contatto con i profili per una connessione completa.

Per evitare problemi di dilatazione termica, si consiglia una lunghezza massima di una fila di pannelli pari a 15 m.

Se il collegamento è sulle campate laterali, i collegamenti CPN AL devono essere fissati con viti autoforanti.

Utilizzo

Il profilo Solar-Fish è progettato per supportare l'installazione di pannelli fotovoltaici, garantendo stabilità e resistenza. È ideale per applicazioni sia su tetti a falda che su tetti piani, offrendo versatilità e facilità d'uso.

Caratteristiche

Marche
FISCHER
Certificazione NF
NF130
Garanzia
1 anno(i)
Materiale
Alluminio
Lunghezza
335 cm
