Cassetta di distribuzione modulare multizona per caldaie murali a gas con Due rilanci miscelati a punto fisso

Cassetta di distribuzione modulare multizona per caldaie murali a gas. La costruzione estremamente compatta consente di connettere idraulicamente due circuiti miscelati in soli 450 mm di larghezza utile.

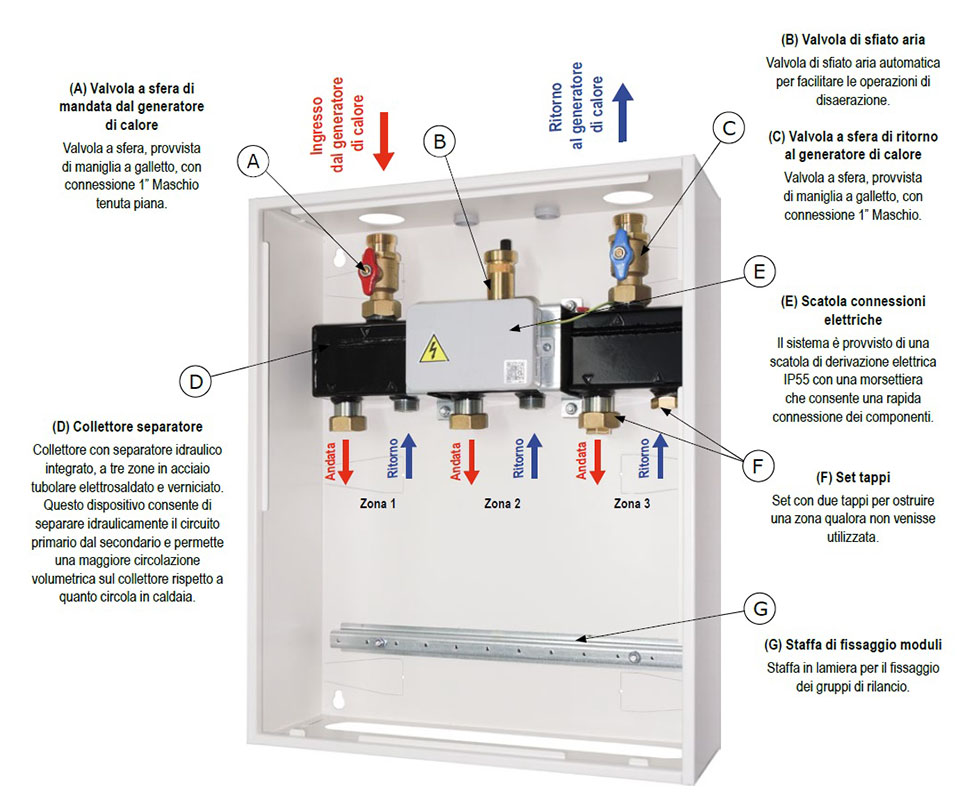

Il circuito primario verso la caldaia comprende 2 valvole di intercettazione 1" maschio, collettore di distribuzione con separatore idraulico integrato per potenze fino a 50 kW.
Il separatore consente di disconnettere idraulicamente il circuito primario dal secondario e permette una maggiore circolazione volumetrica del fluido vettore in utenza rispetto a quanto circola in caldaia. Contestualmente si riduce la temperatura di ritorno in caldaia, garantendo cosi' l'aumento del rendimento dell'impianto. Valvola di sfiato aria e camera di disaerazione. Scatola di derivazione IP55 per facilitare i cablaggi elettrici. La cassetta di distribuzione, verniciata a polvere colore bianco RAL 9010, puo' essere installata a muro, ad incasso oppure all'interno di una armadiatura pensile.

Il sistema modulare e' composto da due tipologie di gruppi di rilancio:
- Miscelato a punto fisso
- Miscelato a punto fisso

I gruppi di rilancio, con interasse 70 mm e connessione 3/4" femmina in utenza, possono essere collegati al collettore a piacimento, per numero e posizione tra quelli disponibili, andando cosi' a costruire una configurazione sempre appropriata al contesto. Ogni zona viene fornita con un circolatore Wilo Para 15-130/6 SC.
Ogni gruppo di rilancio, oltre al circolatore, e' dotato di valvola di intercettazione DN 20 sia per la mandata che per il ritorno, termometro 0oC-120oC e valvola di non ritorno escludibile in caso di manutenzione dell'impianto. Ogni valvola dispone di un pozzetto portasonda qualora l'elettronica di caldaia la richiedesse.

Esempi schematici di possibili installazioni
