Descrizione generale
Cassetta di distribuzione modulare multizona per caldaie murali a gas, progettata per una connessione idraulica efficiente. La costruzione compatta consente di gestire un circuito diretto e due circuiti miscelati in soli 450 mm di larghezza. Include un circuito primario con 2 valvole di intercettazione 1" maschio e un collettore di distribuzione con separatore idraulico integrato, adatto per potenze fino a 50 kW. Il separatore migliora la circolazione del fluido vettore e riduce la temperatura di ritorno in caldaia, aumentando l'efficienza dell'impianto. La cassetta è verniciata a polvere di colore bianco RAL 9010 e può essere installata a muro, ad incasso o all'interno di un'armadiatura pensile.Specifiche tecniche
- Portata massima nel circuito primario: fino a 2 m³/h
- Connessioni circuito primario: 1” maschio; interasse 270 mm
- Dimensioni: 450x160x550 mm (LxPxH)
- Potenza massima: 50 kW - Max. 6 bar
- Perdita di carico separatore: 0,2 mH2O alla portata di 2000 l/h
- Perdita di carico collettore: 0,3 mH2O alla portata di 1500 l/h su ogni circuito
- Temperatura massima: 95°C
- Valore Kvs: 6,0
- Connessione rilanci: 3/4" F
- Campo di regolazione miscelato a punto fisso: 20 - 45 °C
Compatibilità e accessori
- Ogni zona è fornita con un circolatore Wilo Para 15-130/6 SC.
- Ogni gruppo di rilancio include valvola di intercettazione DN 20 per mandata e ritorno, termometro 0°C-120°C e valvola di non ritorno escludibile.
- Ogni valvola dispone di un pozzetto portasonda per eventuali esigenze elettroniche della caldaia.
Installazione
La cassetta può essere installata a muro, ad incasso o all'interno di un'armadiatura pensile, offrendo flessibilità in base alle esigenze dell'impianto.
Utilizzo

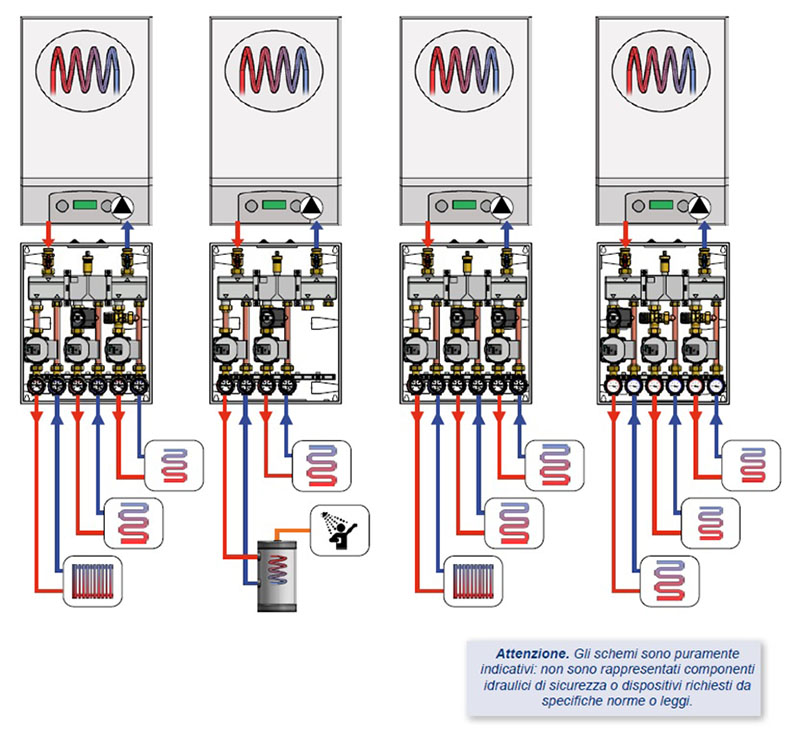

Ideale per la gestione di impianti di riscaldamento, permette di configurare i gruppi di rilancio in base al numero e alla posizione desiderata, garantendo un'installazione personalizzata e ottimale.
