Descrizione generale

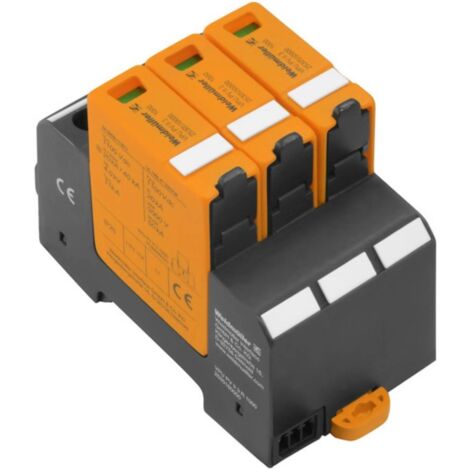

Lo scaricatore di sovratensione Weidmuller 2530550000 è progettato per offrire una protezione efficace contro le sovratensioni, in particolare per impianti fotovoltaici. Questo dispositivo di tipo 2 è dotato di tre poli e una tensione nominale di 1100 Vdc, con una corrente di scarica nominale di 20 kA e una corrente di dispersione massima di 40 kA. È installabile su guida DIN TS 35 e presenta un grado di protezione IP20, rendendolo adatto per ambienti interni.Specifiche tecniche
- Tensione nominale: 1100 Vdc
- Corrente di scarica nominale: 20 kA
- Corrente di dispersione massima: 40 kA
- Dimensioni: 54 mm (larghezza) x 54 mm (lunghezza) x 96 mm (altezza) x 70 mm (profondità)
- Peso netto: 386 g
- Intervallo temperatura di esercizio: -40 °C a +70 °C
- Resistenza ai cortocircuiti ISCPV: 11.000 A
- Grado di inquinamento: 3
- Classe di sovratensione: III
- Campo di serraggio: max. 35 mm², min. 1,5 mm²
- Coppia di serraggio: max. 4 Nm, min. 2 Nm
- Sezione di collegamento conduttore: max. 16 mm² (a un filo), 25 mm² (a filo sottile), 35 mm² (a più fili)
Compatibilità e accessori
- Compatibile RoHS
- Adatto per impianti DC
Installazione
- Installazione su guida DIN TS 35
- Dimensione di installazione: 3 TE
- Altezza di fissaggio: 75 mm
Utilizzo
Questo scaricatore è progettato per proteggere impianti fotovoltaici e i loro componenti da sovratensioni e fulmini, garantendo la disponibilità e l'affidabilità del sistema. È dotato di un display ottico che indica lo stato di funzionamento: verde per "ok" e rosso per "scaricatore difettoso, sostituire".Altre informazioni
- Testato in conformità con IEC 50539-11 e IEC 60364-7-712
- Funzione di protezione termica
- Illustrazione simile
