Descrizione generale

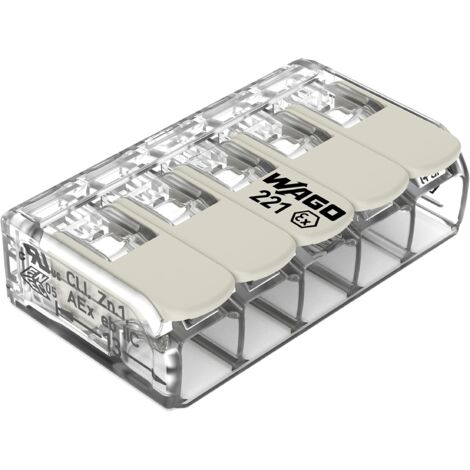

I terminali di collegamento WAGO 221-685 sono progettati per un facile utilizzo e una rapida installazione. Questi connettori per cavi COMPACT sono dotati di leve e sono adatti per tutti i tipi di conduttori, con una capacità di collegamento che va da 0,5 a 6 mm². Ogni confezione include 15 pezzi, disponibili in configurazioni a 2, 3 e 5 conduttori, rendendoli ideali per installatori e produttori di apparecchiature che necessitano di una connessione sicura e veloce.Specifiche tecniche
- Articolo n.: 221-685
- EAN: 4055143860581
- Tensione nominale: 450 V (II/2)
- Tensione d'urto: 4 kV (II/2)
- Corrente nominale: 32 A
- Tensione nominale UL: 600 V (Use Group C)
- Corrente nominale UL: 20 A (Use Group C)
- Punti di serraggio: 5
- Numero totale di potenziali: 1
- Tipo di azionamento: leva
- Materiali conduttori collegabili: rame
- Sezione conduttore: fino a 6 mm² / 10 AWG
- Colore: trasparente
- Materiale isolante: policarbonato (PC)
- Temperatura di uso continuo: fino a 105 °C
- Peso: 7,1 g
- Classe di infiammabilità secondo UL 94: V2
- Carico incendiario: 0,143 MJ
Compatibilità e accessori
- Omologato solo in combinazione con adattatore di fissaggio (221-501)
- Possibilità di utilizzare altri adattatori (consultare certificato/file)
Installazione
- I morsetti devono essere installati in un alloggiamento conforme alle prescrizioni di un tipo di protezione contro l'accensione riconosciuto secondo la norma EN 60079-0, sezione 1 o EN 60079-31.
- Durante l'installazione in un alloggiamento del tipo di protezione contro l'accensione, devono essere rispettate le distanze dell'aria e del dispersione secondo la norma EN 60079-7.
Utilizzo
- Adatti per applicazioni nel gruppo I e II, poiché i requisiti normativi sono identici.
- Richiedono una nuova valutazione da parte di un organismo di controllo designato per l'uso di tali componenti.
Altre informazioni
- Nota di sicurezza: la tensione di lavoro ammissibile del morsetto con adattatore dipende dal metodo di installazione (440 V o 275 V).
