Descrizione generale

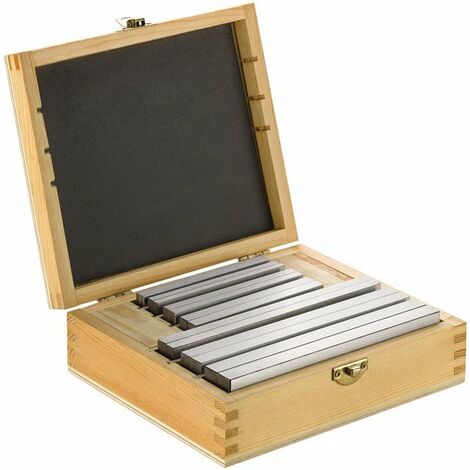

Il set di supporto parallelo DIN 6346S è composto da 5 coppie di pezzi di diverse dimensioni, progettati per l'uso su macchine utensili. Questi pezzi paralleli sono essenziali per il supporto preciso di documenti o strati intermedi, garantendo stabilità durante le operazioni di lavorazione. La loro grande precisione consente l'impilamento di due misure, rendendoli versatili e pratici per vari utilizzi.Specifiche tecniche
- Tolleranza di coppia in altezza tp2 e larghezza tp1 secondo IT5
- Dimensioni nominali secondo ISO 2768 m
- Contenuto: 5 coppie
- Taglia 2.5 - 25 mm: Lunghezza 63 mm: 8 x 2.5 / 10 x 3.2 / 12 x 4.0 / 16 x 5.0 / 20 x 6
- Taglia 4 - 40 mm: Lunghezza 100 mm: 12 x 4.0 / 16 x 5.0 / 20 x 6.3 / 25 x 8.0
- Taglia 8 - 63 mm: Lunghezza 100 mm: 25 x 8.0 / 32 x 10.0 / 40 x 12.0
- Taglia 8 - 63 mm: Lunghezza 160 mm: 50 x 16.0 / 63 x 20.0
- Dimensioni 20 - 100 mm: Lunghezza 250 mm: 63 x 20.0 / 80 x 25.0 / 100 x 32.0
- Taglia 4 - 32 mm: Lunghezza 100 mm: 12 x 4.0 / 16 x 5.0 / 20 x 6.3 / 25 x 8.0 / 32 x 10.0
- Taglia 8 - 50 mm: Lunghezza 160 mm: 25 x 8.0 / 32 x 10.0 / 40 x 12.0 / 50 x 16.0
