Descrizione generale

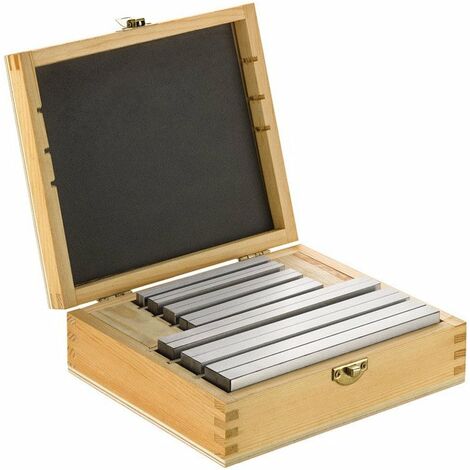

Il set di supporti paralleli DIN 6346S è composto da 5 coppie di pezzi di precisione, progettati per l'uso su macchine utensili. Questi supporti sono essenziali per garantire un supporto parallelo dei pezzi, utilizzabili sia in posizione piatta che montati. La loro alta precisione consente l'impilamento di diverse misure, rendendoli ideali per applicazioni di lavorazione meccanica.Specifiche tecniche
- Tolleranza di coppia in altezza tp2 e larghezza tp1 secondo IT5
- Dimensioni nominali secondo ISO 2768 m
- Contenuto: 5 coppie
- Taglia 2.5 - 25 mm, Lunghezza 63 mm: 8 x 2.5 / 10 x 3.2 / 12 x 4.0 / 16 x 5.0 / 20 x 6
- Taglia 4 - 40 mm, Lunghezza 100 mm: 12 x 4.0 / 16 x 5.0 / 20 x 6.3 / 25 x 8.0
- Taglia 8 - 63 mm, Lunghezza 100 mm: 25 x 8.0 / 32 x 10.0 / 40 x 12.0
- Taglia 4 - 32 mm, Lunghezza 100 mm: 12 x 4.0 / 16 x 5.0 / 20 x 6.3 / 25 x 8.0 / 32 x 10.0
- Taglia 8 - 50 mm, Lunghezza 160 mm: 25 x 8.0 / 32 x 10.0 / 40 x 12.0 / 50 x 16.0
- Dimensioni 20 - 100 mm, Lunghezza 250 mm: 63 x 20.0 / 80 x 25.0 / 100 x 32.0
