Descrizione generale

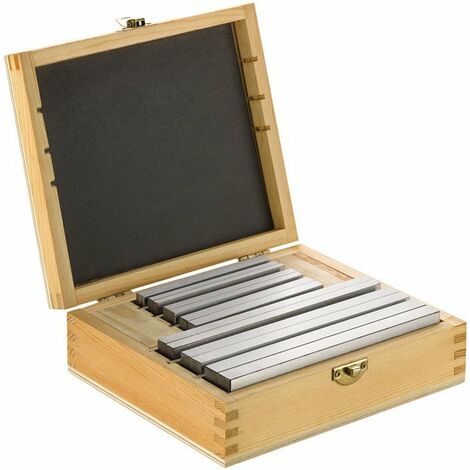

Il set di supporti paralleli DIN 6346S è composto da 7 coppie di pezzi paralleli, progettati per l'uso su macchine utensili. Questi supporti sono essenziali per il posizionamento preciso di pezzi durante le lavorazioni, sia che vengano utilizzati piatti che montati. La loro alta precisione consente l'impilamento di due misure, garantendo un supporto stabile e affidabile.Specifiche tecniche
- Tolleranza di coppia in altezza tp2 e larghezza tp1 secondo IT5
- Dimensioni nominali secondo ISO 2768 m
- Contenuto: 7 coppie
- Taglia 2.5 - 25 mm, lunghezza 63 mm: 8 x 2.5 / 10 x 3.2 / 12 x 4.0 / 16 x 5.0 / 20 x 6
- Taglia 4 - 40 mm, lunghezza 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0
- Taglia 4 - 40 mm, lunghezza 160 mm: 25 x 8,0 / 32 x 10,00 / 40 x 12,0
- Taglia 8 - 63 mm, lunghezza 100 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0
- Taglia 8 - 63 mm, lunghezza 160 mm: 50 x 16,0 / 63 x 20,0
- Taglia 20 - 100 mm, lunghezza 250 mm: 63 x 20,0 / 80 x 25,0 / 100 x 32,0
- Taglia 4 - 32 mm, lunghezza 100 mm: 12 x 4,0 / 16 x 5,0 / 20 x 6,3 / 25 x 8,0 / 32 x 10,0
- Taglia 8 - 50 mm, lunghezza 160 mm: 25 x 8,0 / 32 x 10,0 / 40 x 12,0 / 50 x 16,0
