Descrizione generale

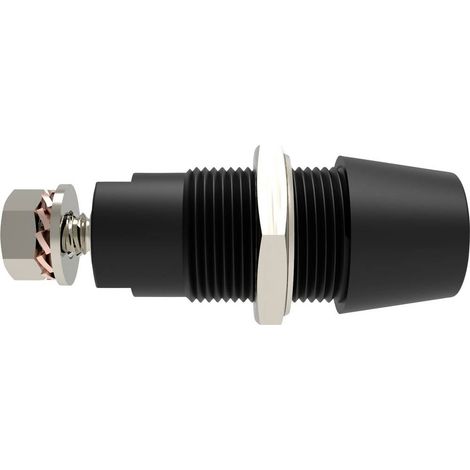

Presa di sicurezza montaggio in superficie dritto, modello DI SAB 9430 Ni / SW, progettata per garantire un utilizzo sicuro fino a 1000 V. Questa presa è dotata di protezione contro contatti accidentali e può essere utilizzata per la conversione di vecchie prese da 4 mm. È adatta per il montaggio su pannelli frontali con uno spessore massimo di 3 mm.Specifiche tecniche
- Colore: Nero
- Corrente nominale: 32 A
- Tensione nominale: 1500 V CC, 1000 V CAT III, 600 V CAT IV
- Intervallo di temperatura: Da -25 °C a +80 °C
- Materiale d'isolamento: PA 6.6 UL94 - V2
- Materiale di contatto: Nichelato
- Diametro presa: 4 mm
- Foro di montaggio: Ø 12,2 mm
- Tipo di isolamento: Completamente isolato
- Tipo filettatura: Dado M4 x 0.7
- Coppia di serraggio del dado di fissaggio: 45 NCM
- Coppia di serraggio del dado M4: 100 NCM
- Resistenza di contatto: Da 7 MΩ a 5 MΩ
Compatibilità e accessori
- Collegamento per montaggio su circuito stampato
- Collegamento per capicorda
- Collegamento a spina piatta
Installazione
- Fissaggio con dado esagonale M12 x 0,75 e rondella elastica
- Foro di montaggio Ø 12,2+0,1 mm
Utilizzo
- Ideale per applicazioni che richiedono una presa di sicurezza con protezione da contatti accidentali
- Utilizzabile in ambienti con tensioni fino a 1000 V
