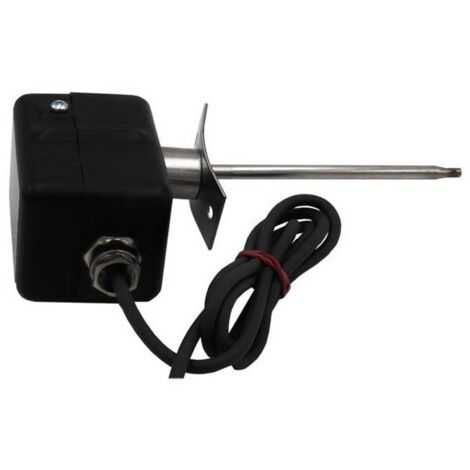

Schabus Relè di monitoraggio 1 pz. 201753

Punto di commutazione: 40 gradi
Precisione di commutazione: +/-7 K
Differenza di commutazione: Circa 15 K.
Intervallo valore limite: Valore limite tra 0 gradi e 400 gradi
Mezzo di funzionamento: Aria o gas di fumo
Temperatura ambiente: max. 180 gradi sull'alloggiamento dell'interruttore e sul cavo
Temperatura media: Da 0 a 500 gradi
Costante di tempo: 45 secondi
Cavo di collegamento: Silicone da 2 m, a 2 fili
Tipo di protezione DIN EN 60529: IP 40
Potenza di commutazione: Nessuna, solo per controllo ad alta impedenza

Monitoraggio della temperatura dei gas di scarico 40°

Il termostato per gas di fumo viene utilizzato per monitorare la temperatura dei gas di scarico nel tubo di fumo di impianti che generano calore. Il sensore dell'ATW è costituito da un tubo metallico e da un'asta metallica con diversi coefficienti di espansione che, in caso di variazione di temperatura, producono una differenza di lunghezza. Questo agisce su un microinterruttore di precisione che chiude il circuito di controllo per il KDS al di sopra di una temperatura limite fissa (qui 40 gradi). Dopo aver diminuito la temperatura del sensore di circa 15 K, il microinterruttore si spegne e il circuito di controllo diventa nuovamente altamente ohmico. Specifico per i comandi di scarico KDS 110 e KDS 116. Contatto di chiusura collegato in fabbrica con resistenza 10K.

Punti di forza e dettagli

Con resistenza pre-assemblata 10K
