Descrizione generale

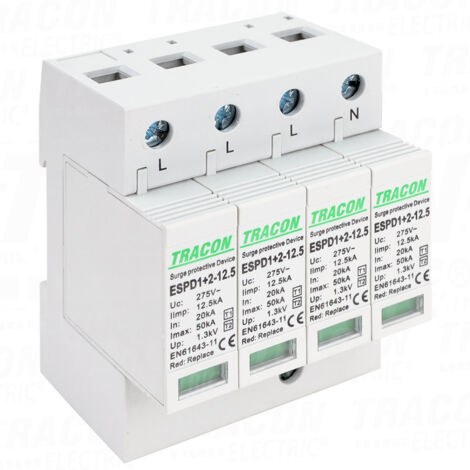

Lo scaricatore di sovratensione T1+T2, CA con inserti sostituibili, è un dispositivo progettato per proteggere gli impianti elettrici degli edifici dalle sovratensioni. Utilizzando insieme i moduli T1 e T2, offre una protezione efficace contro le sovratensioni causate da fulmini e da commutazione. Lo scaricatore T1 è installato nel punto di ingresso dell'alimentazione e assorbe sovratensioni fino a diverse migliaia di volt, mentre il T2 è posizionato a livello del quadro elettrico di distribuzione per proteggere i dispositivi dalle sovratensioni di commutazione.
Specifiche tecniche
- Configurazione di rete DC: No
- Configurazione di rete TN: No
- Rete TN-C Configurazione: No
- Configurazione di rete TN-C-S: Sì
- Configurazione di rete TN-S: Sì
- Rete TT Configurazione: No
- Numero di conduttori (senza messa a terra): 4
- Corrente di scarica nominale - valore di picco (8/20): 20 kA
- Max. Corrente di scarica (8/20): 50 kA
- Tensione nominale CA: 400 V
- Tensione massima di esercizio CA continua: 275 V
- Protezione Livello: 1,3 kV
- Livello di protezione L-N: 1,3 kV
- Livello di protezione N-PE: 1,3 kV
- Protezione massima da sovracorrente, collegamento in serie (fusibile): 160 A
- Metodo di installazione: Guida di montaggio DIN TH-35 mm
- Dimensioni: 4 moduli
- Max. Sezione trasversale del filo (rigido/trefoloso): 35 mm²
- Max. Sezione del filo flessibile: 35 mm²
- Con contatto di segnalazione a distanza: No
- Tipo 2: Sì
- Grado di protezione (IP) Classificazione: IP20
