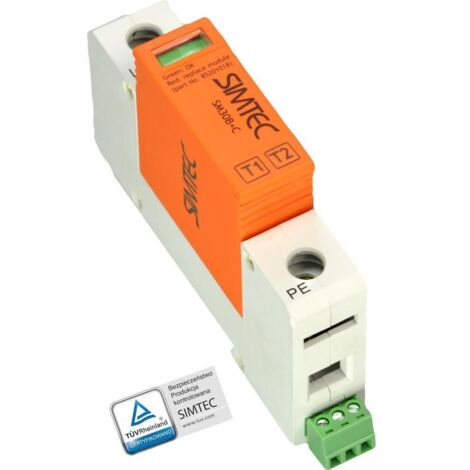

Scaricatore di sovratensione B+C 1P 30kA simtec SM30B+C/1P - 85202010

Parametri elettrici

• Tensione CA nominale (Un) 230 V
• Corrente di scarica nominale - 8/20 μs (In) 30 kA
• Tensione operativa continua massima (Uc) 275 V
• Corrente impulsiva Iimp (10/350 μs) 4,5 kA
• Max. Corrente di scarica (Imax) 60 kA
• Livello di protezione da sovratensione ≤ 1,5 kV
• Tempo di intervento (TA) ≤ 25 ns
• Umidità ammissibile (Rh) ≤ 95%
• Resistenza di isolamento (Risol) > 103 MΩ
• Fusibile aggiuntivo massimo gL/gG 160 A
• Frequenza (f) 40 ... 63 Hz
• Segnalazione di guasto remota / contatto / capacità di carico Sì / potenziale di commutazione libero / CA 250 V/0,5 A
• Conformità alle norme IEC 61643-11, E DIN VDE 0675 6-11
• Dichiarazione di conformità CE, produzione supervisionata da TÜV Rheinland

Parametri meccanici

• Sezione dei cavi collegati:
• - rigido 2,5 ... 35 mm²
• - flessibile 2,5 ... 35 mm²
• Materiale dell'alloggiamento: ABS, colore grigio-arancio
• Inserire indicatore di stato: ottico: verde/rosso
• Montaggio: guida da 35 mm secondo EN 60715
• Intervallo di temperatura di esercizio TU -40°... +85°C
• Classe di protezione IP20
• Dispositivo di disconnessione termica sì
• Sezione dei cavi di segnalazione remota max. 1,5 mm² rigido, a trefoli

Lo scaricatore di sovratensione simtec è progettato per proteggere i dispositivi installati negli edifici dagli effetti delle sovratensioni. Il dispositivo è dotato di moduli sostituibili e di un indicatore ottico dello stato del fusibile. Viene utilizzato più frequentemente in piccoli edifici residenziali. Questo tipo di scaricatore di sovratensione viene installato nei punti di giunzione dei cavi o nei quadri di distribuzione principali. Lo scaricatore di sovratensione è un componente della protezione contro le sovratensioni. Il suo scopo è proteggere i dispositivi negli edifici dalle sovratensioni causate dai fulmini e dalle sovratensioni nella rete di alimentazione. Gli scaricatori di sovratensione possono essere pericolosi per i dispositivi e causare danni o perdita di dati. Gli scaricatori di sovratensione Simtec offrono un elevato grado di protezione contro le sovratensioni grazie alla loro elevata qualità costruttiva. Sono utilizzati per fornire un'efficace protezione contro le sovratensioni in edifici residenziali e industriali.
