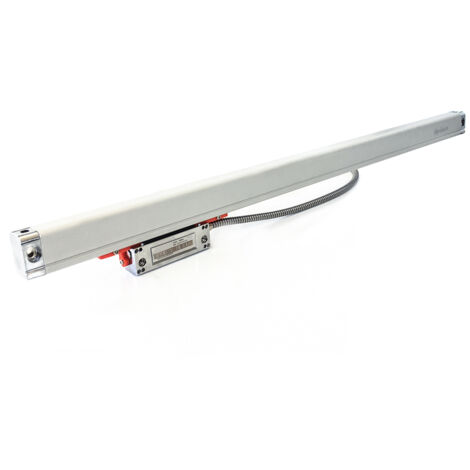

Riga ottica SOGI A500-370 - per visualizzatore di quote - ideale per torni, frese - H5 campo utile 370 mm, Lettura370 mm

La riga ottica SOGI A500-370 è progettata per garantire precisione, affidabilità e versatilità nella misurazione degli spostamenti lineari di macchine utensili e strumenti metrologici. Compatibile con la maggior parte delle attrezzature professionali, rappresenta la soluzione ideale per torni orizzontali e verticali, fresatrici, rettificatrici, trapani radiali, macchine per elettroerosione (EDM), alesatrici, e apparecchiature di misura come proiettori di profili, durometri e spessimetri.

Grazie alla tecnologia di lettura ottica a trasparenza, l’emettitore genera un fascio infrarosso che, attraversando un collimatore e una riga di vetro graduata, raggiunge i fototransistor producendo segnali sinusoidali proporzionali al passo di misura. Questi segnali vengono poi elaborati dal visualizzatore, assicurando una rilevazione precisa e stabile nel tempo.

Caratteristiche principali:

• Risoluzione: 5 micron, per una misurazione estremamente accurata.
• Design compatto, adatto a ogni tipo di macchina utensile o strumento di misura.
• Prestazioni elevate e affidabili, anche in ambienti di lavoro intensivi.

Caratteristiche tecniche della riga SOGI A500-370

• Corsa di misura: 370 mm
• Sezione: 20 x 18 mm
• Risoluzione: 5 µm
• Lunghezza cavo: 3 m
• Velocità massima: 60 ÷ 120 m/min
• Voltaggio alimentazione: +5 V (± 5%), 80 mA
• Temperatura di lavoro: 0 ÷ 45 °C
• L0: 370 mm
• L1: 472 mm
• L2: 482 mm
• Peso netto approssimativo: 500 g
• Garanzia 12/24 mesi
