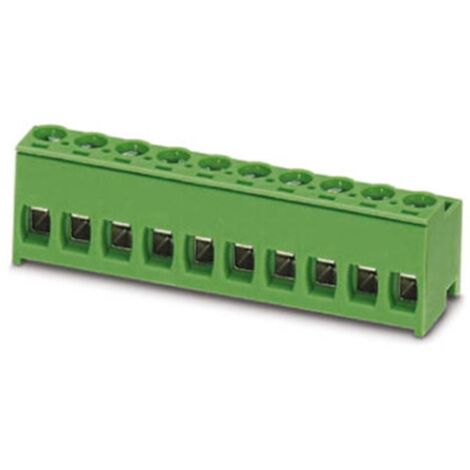

PHOENIX CONTATTO PCB MKKDS TERMINALI 1/11 A 3,5
Acquisti per la tua azienda?
Prezzi negoziati IVA esclusa fino a -20%
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| AWG max. | 16 | |||||||||||||
| AWG min. | 26 | |||||||||||||
| Caratteristiche morsetti per pcb | con guaina | |||||||||||||
| Collegamento (Componenti) | A vite, Da CS | |||||||||||||
| Colore | Verde | |||||||||||||
| Corrente nominale | 8 A | |||||||||||||
| Dimensione del prodotto, larghezza | 40.75 mm | |||||||||||||
| Dimensione del prodotto, lunghezza | 16.3 mm | |||||||||||||
| Dimensioni prodotto Altezza | 19.7 mm | |||||||||||||
| Lunghezza di spellatura (max.) | 5 mm | |||||||||||||
| Materiale di contatto | Lega di Cu, stagnata | |||||||||||||
| Numero Poli (num) | 11 | |||||||||||||
| Numero di righe | 2 | |||||||||||||
| Passo | 3.5 mm | |||||||||||||
| Sezione trasversale max. flessibile | 1 mm² | |||||||||||||
| Sezione trasversale max. rigido | 1.5 mm² | |||||||||||||
| Sezione trasversale min. flessibile | 0.14 mm² | |||||||||||||
| Sezione trasversale min. rigido | 0.14 mm² | |||||||||||||
| Tensione nom. | 200 V | |||||||||||||
| Ulteriori dati tecnici | Filettatura vite | M2 Tipo di montaggio | Saldatura a onda Numero di collegamenti | 22 Collegabile | No Coppia di serraggio | 0,22 Nm... 0,25 Nm Superficie metallica area di saldatura (strato di copertura) | Stagno (5 - 7 µm Sn) Materiale isolante | Pa Gruppo materiale isolante | I Altezza di montaggio (altezza senza pin saldato) | 16,2 mm Lunghezza pin | 3,5 mm Dimensioni punta | 0,5 x 0,9 mm Tensione d'urto nominale (III/3) | 2,5 kV Sezione trasversale nominale | 1 mm². |
Filettatura vite: M2
Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 22
Collegabile: No
Coppia di serraggio: 0,22 Nm... 0,25 Nm
Superficie metallica area di saldatura (strato di copertura): Stagno (5 - 7 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza di montaggio (altezza senza pin saldato): 16,2 mm
Lunghezza pin: 3,5 mm
Dimensioni punta: 0,5 x 0,9 mm
Tensione d'urto nominale (III/3): 2,5 kV
Sezione trasversale nominale: 1 mm².
Morsetto per circuiti stampati
Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Consente il collegamento di due conduttori. Forma più piccola per la rispettiva sezione del conduttore. Il collegamento del conduttore su più piani consente una maggiore densità di contatto. Testo tradotto automaticamente.
Punti di forza e dettagli
· Contenuto 1 pz. ·
Requisiti di sistema
null
Caratteristiche
- MarchePHOENIX CONTACT
- OrigineProdotto in Germania
- Numero articoli per confezione1
- ColoreVerde
- Intensità di corrente8 A
- Larghezza40.75 mm
- Lunghezza16.3 mm
- MaterialePlastica
- Peso10 g
- Sezione cavi per morsetto1 mm²
- Tensione elettrica200 V
- Tipo di collegamentoCapocorda isolato
- Referenza ManoManoME19069499
- MMID778702029725
- Rif. costruttore1751484
- EAN4017918115975
