Descrizione generale

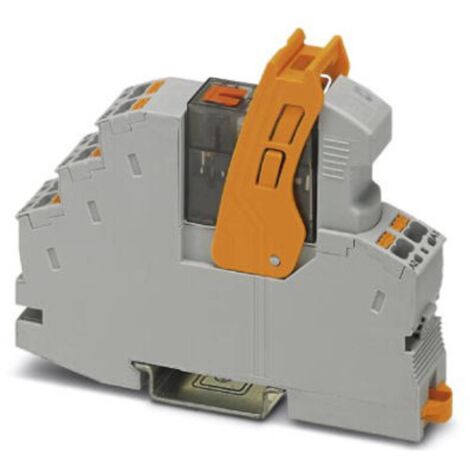

Il modulo relè Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS è progettato per operare a una tensione nominale di 230 V/AC. Questo dispositivo è dotato di un contatto di scambio e include un LED per indicare lo stato di funzionamento. È preassemblato e presenta un collegamento Push-In, facilitando l'installazione e la connessione.Specifiche tecniche
- Dimensioni: 16 mm (larghezza) x 75 mm (lunghezza) x 93 mm (altezza)
- Durata meccanica: 5 x 10^6 cicli di commutazione
- Materiale di contatto: AgNi
- Temperatura massima: +50 °C
- Temperatura minima: -40 °C
- Tempo di risposta: 4 ms
- Tensione di commutazione massima: 250 V CA/CC
- Tensione di commutazione minima: 12 V (a 10 mA)
- Corrente di commutazione minima: 10 mA (a 12 V)
- Corrente di accensione massima: 32 A (20 ms, dispositivo di chiusura)
- Potenza di spegnimento massima: 264 W (a 24 V CC), 62 W (a 48 V CC), 48 W (a 60 V CC), 52 W (a 110 V CC), 66 W (a 220 V CC), 2500 VA (a 250 V CA)
- Capacità di commutazione: 2 A (a 24 V, DC13), 3 A (a 240 V, AC15)
- Tensione di isolamento nominale: 250 V CA
- Tensione a impulso nominale: 6 kV
- Categoria di sovratensione: III
- Dissipazione di potenza alla condizione nominale: 0,81 W
Compatibilità e accessori
- Modulo relè preassemblato con collegamento Push-In
- Composto da: base relè, staffa di supporto relè, modulo di soppressione delle interferenze a innesto e relè di contatto di potenza con pulsante di prova e LED di stato integrato
Installazione
- Posizione di montaggio: qualsiasi
- Riferimento di montaggio: allineabile senza distanza
- Sezione conduttore rigida: 0,14 mm²... 1,5 mm²
- Sezione conduttore flessibile: 0,14 mm²... 1,5 mm²
- Sezione conduttore AWG: 26... 16 (rigido)
- lunghezza di spellatura: 8 mm
