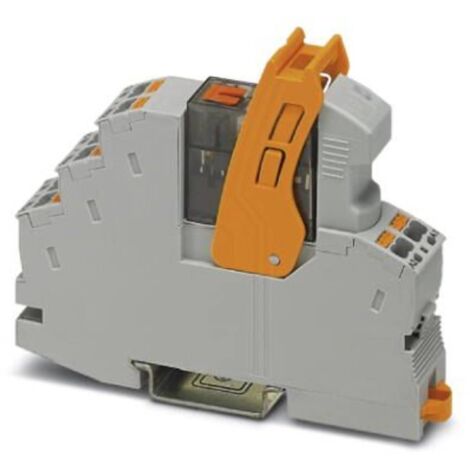

Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Modulo relè Tensione nom.: 230 V/AC 2 scambi 1 pz.
'/%3E%3C/svg%3E)
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Caratteristiche relè | con LED, con varistore | ||||||||||||||||
| Collegamento (Componenti) | morsetto Push-In | ||||||||||||||||
| Dimensione del prodotto, larghezza | 16 mm | ||||||||||||||||
| Dimensione del prodotto, lunghezza | 75 mm | ||||||||||||||||
| Dimensioni prodotto Altezza | 93 mm | ||||||||||||||||
| Durata (meccanica) | 5X 10 6 cicli di commutazione | ||||||||||||||||
| Materiale di contatto | AgNi | ||||||||||||||||
| Temperatura (max.) | +45 °C | ||||||||||||||||
| Temperatura (min.) | -40 °C | ||||||||||||||||
| Tempo di risposta | 4 ms | ||||||||||||||||
| Tens.comm.max | 250 V DC/AC | ||||||||||||||||
| Tensione nom. | 230 V/AC | ||||||||||||||||
| Tipo contatto | 2 scambi | ||||||||||||||||
| Tipo di protezione | IP20 | ||||||||||||||||
| Ulteriori dati tecnici | Dissipazione di potenza alla condizione nominale | 0,81 W. Tensione di commutazione massima | 250 V CA/CC Tensione di commutazione minima | 12 V (a 10 mA) Corrente di commutazione minima | 10 mA (a 12 V) Corrente di accensione massima | 16 A (20 ms, dispositivo di chiusura) Potenza di spegnimento (carico ohmico) massima | 192 W (A 24 V CC) 62 W (A 48 V CC) 42 W (A 60 V CC) 55 W (A 110 V CC) 66 W (A 220 V CC) 2000 VA (A 250 V CA) Capacità di commutazione | 1 A (A 24 V, DC13) 1,5 A (A 230 V, AC15) Posizione di montaggio | qualsiasi Riferimento di montaggio | Allineabile senza distanza Lunghezza di spellatura | 8 mm Sezione conduttore rigida | 0,14 mm²... 1,5 mm² Sezione del conduttore flessibile | 0,14 mm²... 1,5 mm² Sezione conduttore AWG | 26... 16 (rigido) Tensione di isolamento nominale | 250 V CA Tensione a impulso nominale | 6 kV Isolamento | Separazione sicura Categoria di sovratensione III |
Dissipazione di potenza alla condizione nominale: 0,81 W.
Tensione di commutazione massima: 250 V CA/CC
Tensione di commutazione minima: 12 V (a 10 mA)
Corrente di commutazione minima: 10 mA (a 12 V)
Corrente di accensione massima: 16 A (20 ms, dispositivo di chiusura)
Potenza di spegnimento (carico ohmico) massima:
192 W (A 24 V CC)
62 W (A 48 V CC)
42 W (A 60 V CC)
55 W (A 110 V CC)
66 W (A 220 V CC)
2000 VA (A 250 V CA)
Capacità di commutazione:
1 A (A 24 V, DC13)
1,5 A (A 230 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,14 mm²... 1,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 1,5 mm²
Sezione conduttore AWG: 26... 16 (rigido)
Tensione di isolamento nominale: 250 V CA
Tensione a impulso nominale: 6 kV
Isolamento: Separazione sicura
Categoria di sovratensione III
Modulo relè
Modulo relè preassemblato con collegamento Push-in, composto da: Base relè, staffa di supporto relè, modulo di soppressione delle interferenze a innesto e relè di contatto di potenza con pulsante di prova e LED di stato integrato. Tipo di contatto: 2 contatti di commutazione. Tensione di ingresso 230 V/AC Testo tradotto automaticamente.
Requisiti di sistema
null
Caratteristiche
- MarchePHOENIX CONTACT
- Lunghezza7.5 cm
- Larghezza16 mm
- Altezza93 mm
- Peso60 g
