Descrizione generale

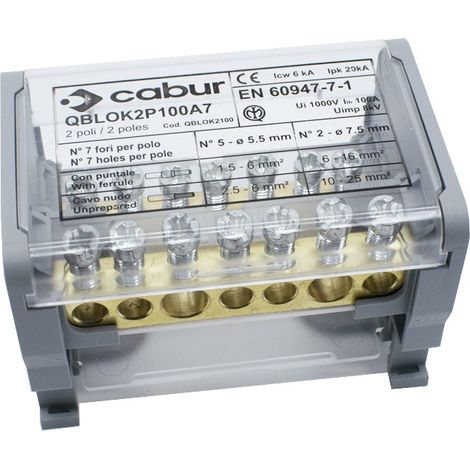

Morsetto di Distribuzione Cabur 100A 2P 1000VDC 7F bipolare, progettato per l'uso in impianti fotovoltaici e per applicazioni generali. Questo morsetto è dotato di un sistema di fissaggio su profilato PR/3 e offre una connessione sicura e affidabile.Specifiche tecniche
- Tensione nominale: 1000 V
- Corrente nominale: 100 A
- Tipo: Bipolare
- Altezza: 7,5 mm
- Larghezza: 52 mm
- Spessore: 49 mm
- Numero e diametro fori: 2 fori da Ø 7,5 mm e 5 fori da Ø 5,4 mm
- Sezione nominale: 25 mm²
- Capacità di connessione foro da Ø 7,5 mm: Conduttori flessibili 10 ÷ 25 mm², Conduttori rigidi 10 ÷ 25 mm²
- Capacità di connessione foro da Ø 5,4 mm: Conduttori flessibili 2,5 ÷ 6 mm², Conduttori rigidi 2,5 ÷ 6 mm²
- Tensione impulsiva: 8 kV
- Grado di inquinamento: 3
- Lunghezza spelatura: 13 mm
- Coppia di serraggio di prova/massima: 2 / 2,5 Nm
Compatibilità e accessori
- Tipo di terminale per foro da Ø 7,5 mm: WP160/22
- Tipo di terminale per foro da Ø 5,4 mm: WP40/16
Altre informazioni
- Materiali: Ottone CW 614N, viti in acciaio zincato, policarbonato trasparente autoestinguente
- Conformità a norma: EN 60947-7-1:2009 e Direttiva Bassa Tensione 2006/95/CE
- Fissaggio su profilato: PR/3 sec.
- Schermo isolante per ogni barretta di ottone
