Descrizione generale
Il modulo LCD 16 x 1 è un display retroilluminato a trasmissione con retroilluminazione a LED. È progettato per fornire una visualizzazione chiara e luminosa, ideale per applicazioni di elettronica e progetti fai-da-te. Questo display è dotato di un controller integrato (KS0066U o equivalente) e supporta un'alimentazione di +5V.Specifiche tecniche

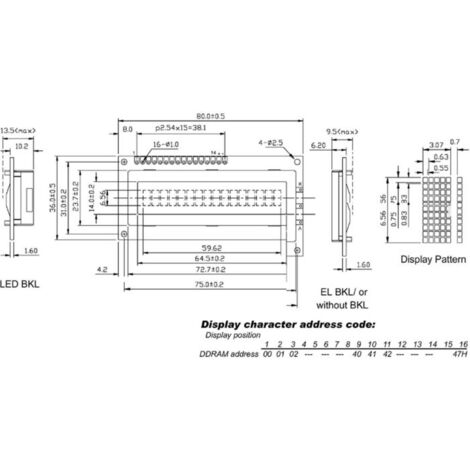

- Dimensioni modulo: 80,0 x 36,0 mm
- Area di visualizzazione: 64,5 x 14,0 mm
- Dimensione punto: 0,55 x 0,75 mm
- Dimensioni carattere: 3,07 x 6,56 mm
- Potenza nominale massima: -0,3 ~ 5,5 V (Vdd-Vss)
- Tensione di ingresso: -0,3 ~ Vdd (Vi)
- Tensione in ingresso (Vdd): 4,7 ~ 5,5 V (a +5 V) / 2,7 ~ 5,3 V (a +3,3 V)
- Corrente di alimentazione (Idd): 1,3 mA tipico (a Vdd = 5V)
- Tensione di pilotaggio LCD consigliata (Vdd-V0): 4,3 ~ 4,7 V (a 25°)
- Tensione diretta LED (Vf): 4,2 V tipico (a 25°C)
- Corrente diretta LED (If): 110 mA (a 25°C)
Compatibilità e accessori
- Assegnazione pin: GND: 1 (Vss), +5V: 2 (Vdd), regolazione contrasto: 3 (V0), segnale di selezione registro H/L: 4 (RS), segnale di lettura/scrittura H/L: 5 (R/W), segnale di abilitazione H/L: 6 (E), linee bus dati H/L: 7 ~ 14 (DB0 ~ DB7), +4,2V per BKL: 15 (A), alimentazione per BKL (0V): 16 (K)
Installazione
- Il display può essere pilotato tramite i pin 1, 2, 15, 16 o A, K per la retroilluminazione (BKL).
Utilizzo
- Ideale per progetti elettronici, visualizzazione di dati e interfacce utente.
