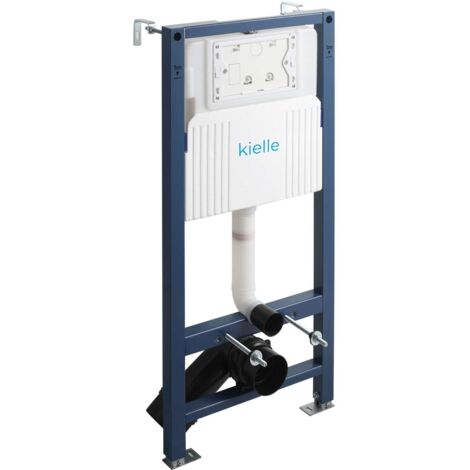

kielle Genesis New - Sistema di installazione pre-parete per WC sospesi 70028550

Modulo di installazione pre-parete per WC sospeso

• Per WC sospesi
• Per la muratura e incasso in pareti portanti o in un strutture in cartongesso
• Per spessori del pavimento da 0 a 200 mm
• Per il montaggio di WC sospesi con interasse di fissaggio 180 cm

Caratteristiche

• Supporto dello scarico
• Doppio scarico regolabile in modo indipendente
• Compatibile con tutti i pulsanti di controllo kielle Gemini New
• La struttura isolante in polistirolo impedisce la formazione di condensa sulla superficie del serbatoio e smorza la trasmissione delle vibrazioni dal serbatoio alla struttura dell'edificio.
• Forma del telaio consente l'ancoraggio a una parete divisoria in cartongesso sufficientemente portante o davanti a una parete portante.
• Materiale della struttura portante: metallo verniciato a polvere
• La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
• Il sistema installato si riveste con cartongesso e non sono necessari ulteriori elementi di rinforzo o di ancoraggio
• Piedini di ancoraggio regolabili con freno nell'intervallo 0-200 mm
• Ingresso idrico posteriore

Parametri tecnici

• Intervallo di pressione dell'acqua consigliato 0,3 – 0,5 MPa
• Intervallo di pressione funzionale dell'acqua 0,05 – 1,6 MPa
• Piccolo scarico 2,8 - 4 l
• Grande scarico 4,5 - 7 l
• Volume d'acqua nel serbatoio 7,5 l
• Allacciamento idrico posteriore o superiore tramite fori di montaggio G1/2"
• Impostazione standard del risciacquo minore 3 l
• Impostazione standard del risciacquo maggiore 6 l
• Test di carico 400 kg

La fornitura include

• Set di fissaggio per il fissaggio della tazza del water
• Set di fissaggio
• Gomito di scarico HT 90/90 in polietilene, PE-HD
• Cisterna con valvole di carico e scarico
• Coperchio del foro di servizio
• Riduzione di scarico HT 90/110 in polietilene, PE+HD
• Telaio autoportante
• Raccordo di collegamento idrico con valvola angolare integrata
• Guarnizione di scarico e raccordo in polipropilene, con guarnizione del raccordo
• Guarnizione d'ingresso, premistoppa in polipropilene, guaina di rivestimento
• Tampone smorzante
