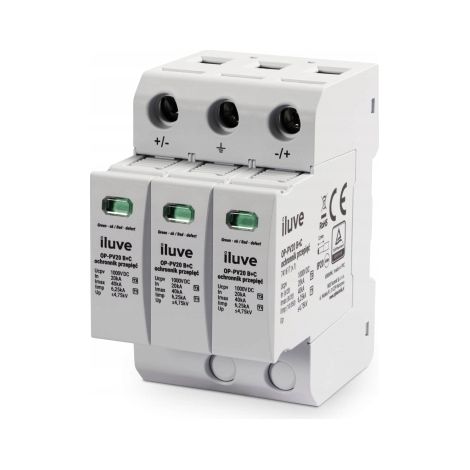

iLuve OP-PV20 Scaricatore di sovratensione fotovoltaico T1+T2 B+C 3P 3M 20/40KA 1000V 741617

Indice di catalogo: 741617 (v.1)

iluve OP-PV20 B+C T1/T2 è uno scaricatore di sovratensione professionale di tipo 1+2 (classe B+C), progettato per proteggere gli impianti fotovoltaici sul lato corrente continua (CC). Il dispositivo combina le funzioni di protezione contro i fulmini (T1) e di protezione contro le sovratensioni (T2) in un unico involucro, garantendo la massima sicurezza del sistema fotovoltaico contro gli effetti delle scariche atmosferiche e delle sovratensioni di commutazione.

Applicazione

Il modello OP-PV20 B+C T1/T2 è progettato per l'utilizzo sul lato CC degli impianti fotovoltaici con una tensione di esercizio fino a 1000 V CC. È adatto sia per impianti domestici che per grandi impianti industriali. Grazie all'utilizzo di tre inserti sostituibili in configurazione a Y, offre una protezione completa delle stringhe fotovoltaiche contro le sovratensioni indotte e condotte.

Caratteristiche tecniche

Il dispositivo offre un livello di protezione di ≤4,75 kV e un tempo di risposta istantaneo di ≤25 ns. Offre una corrente di picco nominale di 20 kA (T2, 8/20 µs) e una corrente di picco massima di 40 kA, che garantisce un'elevata resistenza agli impulsi ad alta energia. Inoltre, il componente T1 protegge dagli effetti diretti dei fulmini, con una corrente di picco di 6,25 kA (10/350 µs). Il limitatore di sovratensione è caratterizzato da una corrente di dispersione molto bassa, inferiore a 20 µA CC e 500 µA CA, che aumenta l'affidabilità e la durata dell'intero sistema. Il dispositivo può funzionare in un ampio intervallo di temperatura da -40 °C a +70 °C e con umidità relativa dal 30% al 90% (senza condensa). Il peso netto è di circa 525 g.

Vantaggi e benefici

• Combinazione di protezione di tipo 1 e 2 in un unico dispositivo: protezione fotovoltaica completa.
• Elevata capacità di scarica di corrente: fino a 40 kA (8/20 µs) e 6,25 kA (10/350 µs).
• Tempo di risposta molto rapido: 25 ns.
• Inserti sostituibili in configurazione Y: manutenzione e assistenza semplificate.
• Piena conformità alla norma EN 61643-31.
• Certificato di qualità TÜV che conferma sicurezza e affidabilità.
• Elevata resistenza ambientale: funzionamento a temperature da -40 °C a +70 °C.
• Elevata qualità di lavorazione e durata confermate da test

  Lo scaricatore è montato su una guida DIN standard in un quadro di distribuzione CC.

  Il design compatto, largo 3 moduli e alto circa 90 mm, facilita l'installazione in qualsiasi quadro di distribuzione fotovoltaico. Gli inserti sostituibili con indicatore di stato visivo consentono una rapida ispezione e sostituzione dei componenti usurati senza la necessità di smontare l'intero dispositivo.

  Il prodotto è dotato di un indicatore di stato visivo, che informa sullo stato di protezione corrente. L'ispezione regolare dell'indicatore aiuta a mantenere la piena efficienza della protezione dell'impianto fotovoltaico.

  Riepilogo

  iluve OP-PV20 B+C T1/T2 (v.1) è un limitatore di sovratensione di classe 1+2, progettato specificamente per impianti fotovoltaici in corrente continua. Combina le funzioni di protezione contro i fulmini e le sovratensioni, garantendo la massima sicurezza per inverter, pannelli fotovoltaici e infrastruttura di sistema. È la soluzione ideale per gli installatori professionisti che si aspettano affidabilità, semplicità di installazione e qualità comprovata.

  I dati tecnici e le descrizioni sono tratti dalla scheda del catalogo del produttore. Foto e disegni sono solo a scopo illustrativo. Prima dell'installazione, leggere il manuale utente e le norme di sicurezza applicabili per gli impianti fotovoltaici.
