Informazioni sul prodotto

Descrizione

Descrizione generale

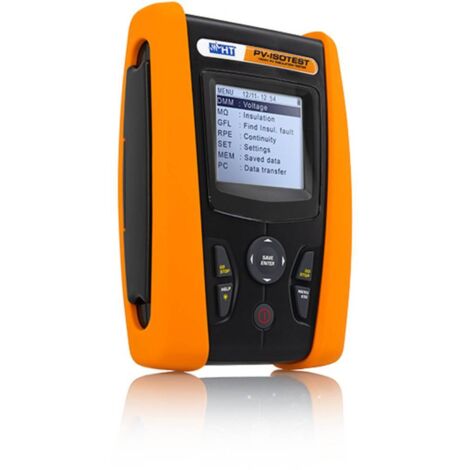

Il PV-ISOTEST è uno strumento di misura progettato per l'accettazione, la risoluzione dei problemi e la manutenzione di impianti fotovoltaici fino a 1500 V CC. Questo dispositivo determina la resistenza di isolamento di singoli moduli, stringhe o interi campi fotovoltaici, senza necessità di adattatori esterni. Grazie alla funzione GFL (Ground Fault Locator), è in grado di localizzare esattamente gli errori di isolamento in una stringa dell'impianto FV.

Specifiche tecniche

Campo di misura della tensione (max.): 1000 V/AC, 1500 V/DC

Campo di misura della tensione (min.): 3 V/AC, 3 V/DC

Resistenza di isolamento (max.): 100 MΩ

Dimensioni: 16.5 cm (larghezza) x 23.5 cm (lunghezza) x 7.5 cm (altezza)

Peso: 1.2 kg

Tipo di display: digitale (LCD)

Durata della batteria: circa 500 misurazioni (per ogni funzione)

Memoria: per un massimo di 999 test

Power Off automatico: dopo circa 5 min.

Compatibilità e accessori

Incluso nella consegna: ISOTEST PV, 1 KITGSC4 con 4 cavi di misura, 4 morsetti a coccodrillo, 1 x KITPCMC4 con 2 adattatori di collegamento MC4, tracolla SP-5100, 6 batterie 1,5 V AA, valigia di protezione robusta, guida rapida e protocollo di calibrazione ISO9000

Utilizzo

Misurazione dell'isolamento fino a 1.500 V CC anche su sistemi sotto tensione

Localizzazione dell'errore di isolamento su una stringa FV tramite la funzione GFL

Misurazione a bassa resistenza (conduttore di protezione) con una corrente di prova > 200 mA

Misura dell'indice di polarizzazione (PI) e del rapporto di assorbimento dielettrico (DAR)

Misurazione di parti di tensione CA nella stringa FV

Altre informazioni

Calibrato di fabbrica senza certificato

Norme di sicurezza elettrica: IEC/EN 61010-1, IEC/EN 61010-2-030, IEC/EN 61010-2-033, IEC/EN 61010-2-034

Misurazioni standard: EN 62446, EN 61557-2, EN 61557-4

Caratteristiche

Marche
HT INSTRUMENTS
Lunghezza
23.5 cm
Larghezza
16.5 cm
Altezza
7.5 cm
Peso
1200 g
