Descrizione generale
Il modulo di ricircolo anticondensa con controllo termostatico è progettato per caldaie a combustibile solido con potenze fino a 90 kW. Questo dispositivo consente di collegare direttamente il generatore al sistema di riscaldamento o all'accumulatore inerziale senza necessità di ulteriori dispositivi. Racchiude in un elegante isolamento la pompa di circolazione WILO YONOS PARA SC/8, la valvola termostatica anticondensa, un clapet di circolazione naturale escludibile, valvole di isolamento e termometri. Regola automaticamente la temperatura dell'acqua di ritorno al generatore, mantenendo il generatore di calore sempre al di sopra della temperatura di condensazione, migliorando così l'efficienza e la durata del sistema.Specifiche tecniche
- Corpo: fusione di ottone CB753S con finitura in ottone giallo
- Circolatore: Wilo Para STG/8
- Connessioni: 1"1/4 F
- Pressione massima di esercizio: 6 bar
- Temperatura massima: 100 °C
- Temperature di taratura: 55 °C
- Temperatura di apertura nominale: temperatura di taratura + 10 K
- Termometri: 0-120 °C
- Dimensioni: 162 x 222 x 124 mm
Installazione

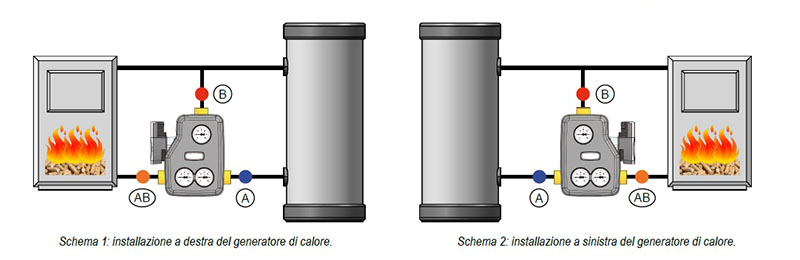

Il gruppo di ricircolo anticondensa può essere installato su entrambi i lati del generatore seguendo queste indicazioni:- Sul tubo di ritorno alla caldaia in modalità miscelazione, rispettando le direzioni del flusso indicate sul corpo.
- In posizione verticale (con l'asse del circolatore orizzontale) per consentire il funzionamento idraulico della valvola di circolazione naturale a clapet.
- Aprire il guscio isolante e sfilare i tre termometri dalle loro sedi;
- Sull'altra metà del guscio, preforare al centro della sede del termometro;
- Richiudere i due gusci e inserire i tre termometri nei prefori, assicurandosi che siano alloggiati correttamente.
